Чистые помещения: классы чистоты и требования к материалам и оснастке
Классы чистоты: как читать обозначения ISO и GMP
Как сопоставлять классы ISO и уровни GMP
Стандарт ISO 14644-1 делит чистые помещения на девять классов. Число в обозначении показывает, сколько аэрозольных частиц допускается в кубометре воздуха: ISO 1 самый чистый, ISO 9 близок к обычному помещению. Нормируются частицы от 0,5 и от 5 мкм.
В GMP помещение относят к уровню A, B, C или D и дополнительно контролируют жизнеспособные частицы, КОЕ/м³, чего в ISO нет. Сопоставление классов и уровней неофициальное, но в заданиях на закупку встречаются оба обозначения. Ориентир для подбора оснастки даёт таблица ниже.
| Класс ISO | Предельная концентрация частиц, частиц/м³ | Соответствие в GMP | Типичные зоны и процессы |
|---|---|---|---|
| ISO 5 | 3520 (≥0,5 мкм); 29 (≥5 мкм) | A | Стерильный розлив, ламинарные посты |
| ISO 6 | 35 200; 293 | B | Асептические операции, подготовка растворов |
| ISO 7 | 352 000; 2930 | C | Фасовка нестерильных форм |
| ISO 8 | 3 520 000; 29 300 | D | Вспомогательные помещения |
| ISO 9 | 35 200 000; 293 000 | Не применяется | Лаборатории, технические зоны |
| Класс подтверждают отдельно в оснащённом и в рабочем состоянии. | |||
Что означают состояния «в оснащённом виде» и «в рабочем состоянии»
Класс подтверждают в двух состояниях. «В оснащённом виде» помещение проверяют без персонала и технологического процесса, «в рабочем состоянии» при работающем оборудовании. Старые обозначения «класс 100» и «класс 10 000» пришли из US Federal Standard 209E: первое соответствует ISO 5, второе ISO 7.
Что требуется от материалов, кроме самого класса чистоты
Выделение частиц и газовыделение
Материал в чистой зоне не должен отдавать частицы: они оседают на продукте, датчиках и оснастке. Подбирают полимеры с низким пылеобразованием и газовыделением. Силикон и фторполимеры ведут себя предсказуемее, чем резины с наполнителями и пластификаторами, которые отдают летучие соединения. Точные значения и допустимые условия ищите в паспорте изделия.
Стойкость к мойке, дезинфекции и стерилизации
Оснастку в чистых помещениях эксплуатируют в режиме частой санитарной обработки, поэтому материал обязан выдерживать повторяющиеся циклы. Применяют спирты, ЧАС, гипохлорит, перекись водорода, а стерилизуют автоклавированием при 121 и 134 °C, оксидом этилена, гамма-излучением и парами перекиси водорода. Стойкость оценивают по набуханию, изменению твёрдости и геометрии после серии обработок, а не после одного цикла.
- Автоклавирование 121 °C (20–30 мин) и 134 °C (3–4 мин) без потери формы.
- Спирты, ЧАС, гипохлорит, перекись водорода: контроль набухания и твёрдости.
- Оксид этилена с отбором проб на остаточные количества.
- Гамма-излучение дозой 25 кГр: возможны желтизна и рост твёрдости.
- Пары перекиси водорода (VHP), CIP/SIP с щелочами при 60–80 °C.

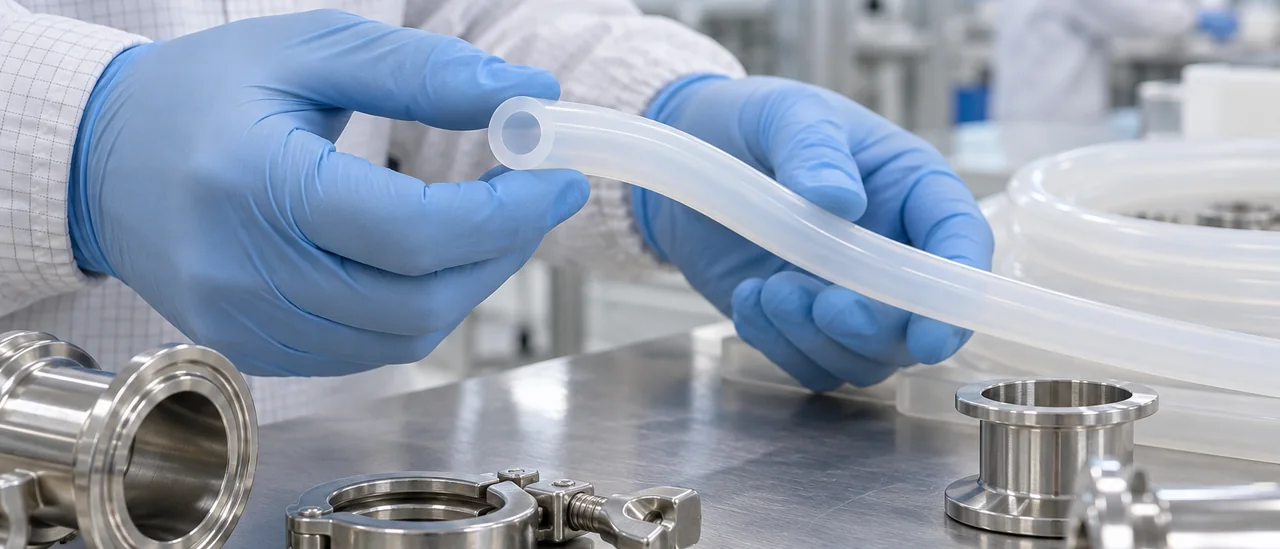

Для фармацевтических и медицинских зон подходит силикон платиновой вулканизации без ДХБ: он не содержит перекисных катализаторов, дающих побочные продукты. Типовой диапазон рабочих температур от минус 50 до плюс 200 °C, конкретные значения зависят от марки и указаны в паспорте изделия. Изделия выпускают без пористости и технологических смазок, они меньше сорбируют загрязнения; пример такой продукции приведён в разделе медицинские силиконовые трубки.
Трубки, шланги, шнуры и профили в оснастке чистого помещения
Где в чистых помещениях работают силиконовые элементы

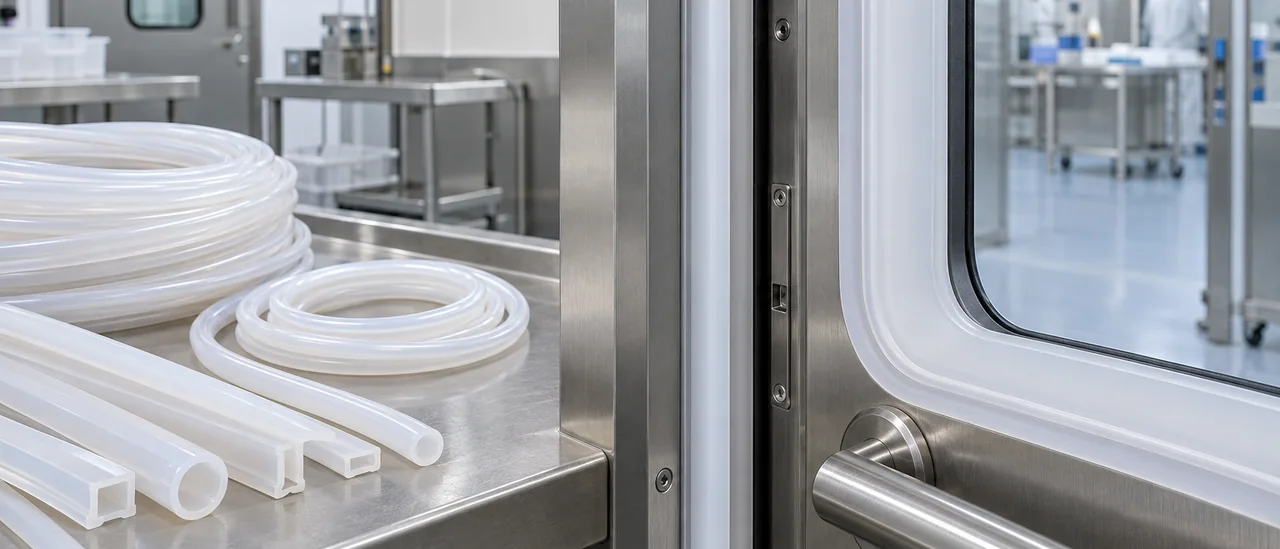

В чистой зоне силиконовые элементы работают на линиях пробоотбора и подачи жидкостей, в перистальтических насосах и пневмотранспорте. Ими уплотняют двери, передаточные шлюзы, смотровые окна, крепят HEPA-фильтры, герметизируют панели с остеклением. Для линий дозирования и пробоотбора параметры сверяют по трубки для перистальтических насосов.
Геометрия, поверхность и режимы отмывки
Гладкая стенка и минимум стыков уменьшают застойные зоны, где скапливаются остатки продукта. Изгибы закладывают не меньше допустимого радиуса: иначе трубка переламывается, теряя проходное сечение. Циклы CIP и SIP требуют стойкости к температуре и сохранения формы.
Точные цифры берут из паспорта изделия: твёрдость и рабочие диапазоны зависят от марки силикона. Экструзионные размеры: внутренний диаметр от 1 до 25 мм, наружный от 2 до 40 мм, круглые шнуры до 40 мм. Профили и полосы делают по чертежу заказчика.
| Точка в чистой зоне | Что критично |
|---|---|
| Пробоотбор и подача жидкостей | гладкая стенка, минимум стыков |
| Перистальтические насосы | твёрдость, радиус изгиба |
| Двери, шлюзы, окна | профиль по чертежу, сжатие |
| Крепление HEPA-фильтров | стабильность размеров |
| Герметизация панелей | форма, ровная поверхность |
Подбор под задачу: чек-лист параметров и типовые ошибки
Чек-лист параметров перед заявкой
Начинайте с рабочей среды: вода, пар, кислоты, щёлочи, спирты, масла, смазки. Укажите концентрацию и максимальную температуру процесса, для силикона платиновой вулканизации типовой диапазон составляет от минус 50 до плюс 200 °C, точные цифры берутся из паспорта изделия. Затем опишите режим мойки и стерилизации: автоклав при 121 или 134 °C, CIP-мойка щёлочью, обработка перекисью.
- Рабочая среда и её концентрация, включая периодический контакт с другими реагентами.
- Максимальная и минимальная температура процесса с учётом пиков и времени выхода на режим.
- Режим мойки и стерилизации: температура, длительность, число циклов, состав растворов.
- Рабочее, пиковое и вакуумметрическое давление, способ соединения и геометрия посадки.
- Требуемый ресурс, число циклов, объём партии и допустимый разброс по размерам.
Длительность контакта со средой и требуемый ресурс показывают, нужен ли запас по толщине стенки и твёрдости по Шору A. Для дозирующих линий в чистых помещениях критична стабильность внутреннего диаметра: даже десятые доли миллиметра меняют расход. Партию, допуск по геометрии и подтверждающие документы фиксируйте в заявке заранее.
Типовые ошибки подбора
Частый промах: не учли режим дезинфекции, и трубка, стойкая к среде, разрушается от повторного автоклавирования. Второй случай, растянутая на перистальтическом насосе трубка садится и теряет точность дозирования. Силикон не стоит рассчитывать на длительный контакт с маслами и топливом или на истирание, а высокое давление требует армированных шлангов, которые ИТЕК не производит.
Документы, которые подтверждают пригодность изделия
Что должно быть в паспорте партии
Служба качества при приёмке сверяет изделие с паспортом партии: марка силикона, номер партии, дата изготовления, внутренний и наружный диаметр, толщина стенки, твёрдость по Шору A и рабочий температурный диапазон. Если позиция не совпадает с заявкой или отсутствует, партию нельзя считать идентифицированной, прослеживаемость в техпроцессе теряется. Комплект документов на продукцию запрашивают до закупки, иначе разногласия всплывают на входном контроле. Паспорт подшивают к делу партии: он связывает отрезок трубки или шнура с параметрами из спецификации.
Для медицинских изделий нужен номер регистрационного удостоверения Росздравнадзора, для контакта с пищевыми средами и водой: заключение о соответствии Единым санитарно-эпидемиологическим и гигиеническим требованиям. Класс чистоты помещения эти документы не заменяет: он говорит о среде, а не о пригодности изделия в контакте с продуктом или пациентом. Без удостоверения или заключения изделие нельзя легально применять по заявленному назначению.
Для закупок с требованиями к российскому происхождению запрашивают выписку из Реестра российской промышленной продукции Минпромторга: реестровый номер, дату включения, наименование изделия. Пункт закрывает вопросы тендерной документации и подтверждает страну происхождения без дополнительных писем. Собранный комплект (паспорт партии, удостоверение, санитарное заключение, реестровая запись) отвечает и на запросы службы качества, и на формальные критерии закупки, поэтому его формируют до подписания спецификации.
Вопросы и ответы
Как перевести класс 100 и класс 10 000 в классы ISO и что указывать в заявке на закупку?
Класс 100 по старой шкале Федерального стандарта 209E соответствует ISO 5, класс 10 000 соответствует ISO 7 (по концентрации частиц ≥0,5 мкм). В заявке указывайте класс по ISO 14644-1, метод подтверждения (например, счётчик частиц), а также требования к материалам оснастки: гладкость, отсутствие ворса, стойкость к дезинфектантам. Если оборудование поставляет другая сторона, приложите схему размещения и укажите, какие поверхности контактируют с продуктом.
Какие материалы допускаются в чистые помещения и в чём ограничения силикона?
Типовой набор: нержавеющая сталь, стекло, ПТФЭ, ПВДФ, полипропилен, силикон платиновой вулканизации. Силикон подходит для многих зон, но ограничен по стойкости к маслам, топливам, ароматическим растворителям и абразивным средам. При высоком давлении или частой механической нагрузке его меняют на армированные шланги или фторполимерные трубки. Также проверяйте, чтобы материал не выделял летучих соединений и не накапливал частицы.
Сколько циклов автоклавирования при 121 и 134 °C выдерживает силиконовая трубка?
Ресурс зависит от марки силикона, твёрдости по Шору A, толщины стенки и качества пара. Для платиновой вулканизации при 121 °C ресурс обычно выше, чем при 134 °C; точное число циклов указывают в паспорте изделия. При подборе учитывайте, что после автоклавирования трубку нужно сушить, а многократные циклы могут менять эластичность. Для ответственных зон закладывайте запас и проверяйте партию на месте.
Какие документы на силиконовые изделия запросить у поставщика для службы качества и тендера?
