Кислородная трубка: виды, материалы, требования безопасности

Что называют кислородной трубкой и где она работает

Где границы понятия: дыхательный контур, аппаратная линия, техническая подача

Кислородная трубка представляет собой гибкий рукав для транспортировки газообразного кислорода и кислородных смесей при низком и среднем давлении. Внутренний канал контактирует с газом, поэтому к материалу предъявляют требования по чистоте поверхности, газовыделению и стойкости к окислению. Типовые рабочие давления лежат в диапазоне от долей бар до 10–15 бар. Понятие охватывает три контура применения, различающихся требованиями к стерилизации, давлению и документам.

Дыхательный контур соединяет источник газа с потребителем: концентратор, баллон или централизованная линия подают кислород к увлажнителю, далее к канюле, маске или аппарату ИВЛ. Здесь важны гибкость, малый вес, отсутствие запаха и способность выдерживать регулярную дезинфекцию. Аппаратный и лабораторный контур охватывает анализаторы, инкубаторы, биореакторы и системы аэрации, где ценится стабильность расхода и инертность материала к среде. Техническая подача включает продувку, аэрацию воды и горелки малой мощности, для которых критичны стойкость к температуре и механическая прочность.

Кислород является окислителем, поэтому требования к трубке строже, чем к обычной воздушной линии. Материал не должен содержать пластификаторов и компонентов, склонных к миграции или горению в среде с повышенным содержанием O₂. Для силикона платиновой вулканизации типовой диапазон твёрдости составляет 40–70 единиц по Шору A, рабочие температуры лежат в пределах от −50 до +200 °C в зависимости от марки. Точные значения берут из паспорта изделия, поскольку они определяются рецептурой конкретного компаунда.

Виды кислородных трубок по назначению и конструкции

Дыхательный контур и линия подачи от источника

По назначению кислородные трубки делят на три группы. Медицинские дыхательные работают в контуре пациента, аппаратные и лабораторные соединяют приборы, дозаторы и анализаторы, технические применяются вне медицины. Как пример категории для дыхательного контура и аппаратных линий можно рассматривать медицинские силиконовые трубки.

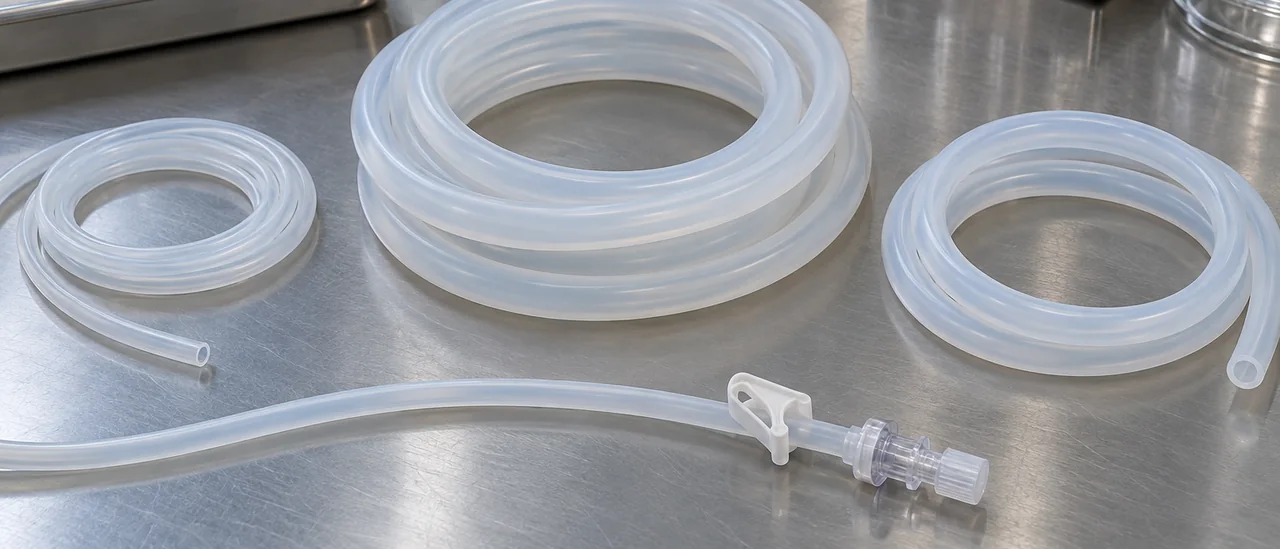

По конструкции различают однослойные и многослойные трубки, а также исполнения разной толщины стенки. Тонкостенные ставят в дыхательный контур, где важны гибкость и малый вес, толстостенные берут для вакуумной и напорной части. Для защиты от пережима и работы под вакуумом на рынке применяют армированные и спирально-упрочнённые трубки, однако ИТЕК такие изделия не производит.

Многоразовые и одноразовые исполнения

Многоразовые проходят автоклавирование при 121 или 134 °C либо мойку по циклу CIP, одноразовые используют однократно. Типовые внутренние диаметры дыхательных линий и линий подачи лежат в диапазоне от 1 до 25 мм, наружные от 2 до 40 мм. Точные размеры, твёрдость по Шору A и температурный диапазон берут из паспорта изделия.

• Медицинские дыхательные: подача кислорода и смеси в контур пациента, требуют регламентированной стерилизации.
• Аппаратные и лабораторные: соединение дозаторов, анализаторов и приборов подачи газа.
• Технические: подача газа вне медицины, где приоритетны стойкость и рабочий ресурс.
• Одноразовые: однократное применение, нет этапа обработки и риска перекрёстного загрязнения.
• Многоразовые: выдерживают автоклав 121–134 °C или CIP-мойку, ресурс ограничен числом циклов.
• Армированные и спирально-упрочнённые: рыночное решение для вакуума, ИТЕК их не выпускает.

Материалы кислородных трубок и их ограничения

Силикон платиновой вулканизации: где он уместен

Силикон платиновой вулканизации сохраняет эластичность примерно от -60 до +200 °C (типовые значения, уточняются в паспорте изделия), выдерживает автоклавирование при 134 °C. Из него делают гибкие кислородные трубки малого диаметра, в том числе медицинского назначения, где важны прозрачность стенки и минимальные посторонние выделения. Материал совместим с кислородом в дыхательных и лабораторных линиях при рабочих давлениях контура, не содержит хлорсодержащих компонентов. Ограничения проявляются в средах с маслами, топливом и растворителями: силикон набухает, сорбирует летучие соединения и имеет высокое влагопаропроницание.

ПВХ, ТПУ и фторполимеры: когда они выигрывают

ПВХ медицинский пластикат дешевле и жёстче силикона, работает примерно от -30 до +60 °C и подходит для низконапорных линий. При нагреве и стерилизации из него могут мигрировать пластификаторы, поэтому многократный автоклав допустим не для всех марок. Термополиуретан прочнее на разрыв и стойче к истиранию (типово -40…+90 °C), но требует проверки совместимости с кислородом под давлением. ПТФЭ и ФЭП сохраняют свойства от криогенных температур до +260 °C, химически инертны и пригодны для агрессивных сред, однако жёстки и дороги.

Силикон проигрывает там, где нужны барьер по влаге и газам, стойкость к маслам, топливам и абразиву или где давление высокое. В таких задачах подбирают ТПУ, фторполимеры, жёсткие линии из полиэтилена и полипропилена либо нержавеющую сталь. Для дыхательных и лабораторных контуров силикон платиновой вулканизации остаётся практичным решением, если рабочая среда и режимы обработки соответствуют паспорту. Точные температурные границы, степень набухания и газопроницаемость зависят от марки и партии и указываются в паспорте изделия.

Как подобрать кислородную трубку под задачу

Чек-лист параметров перед заказом

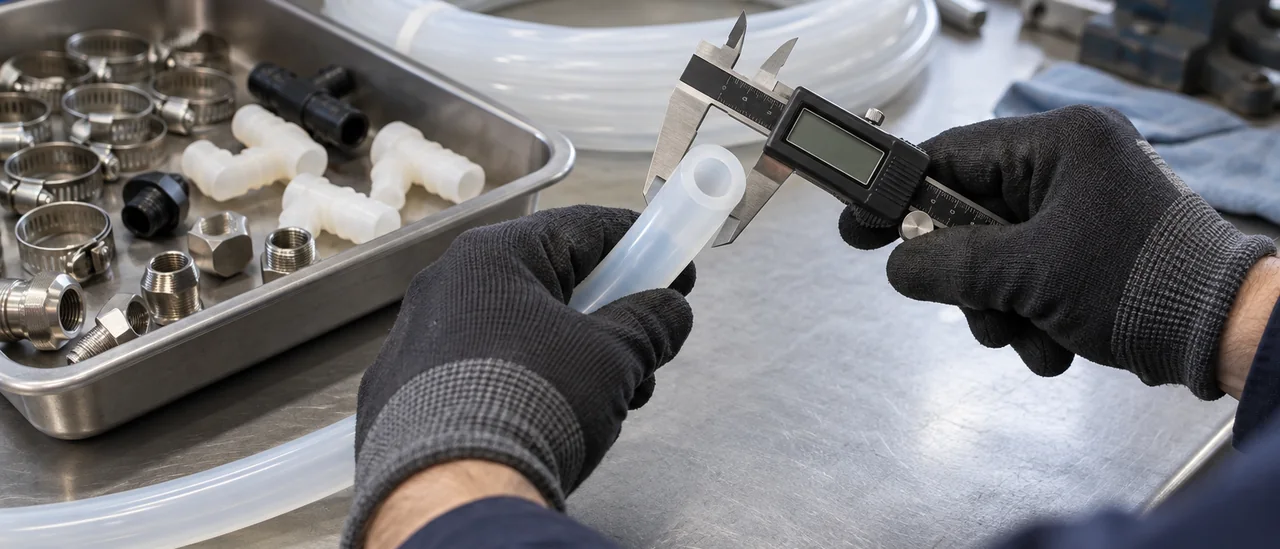

• Внутренний и наружный диаметр, толщина стенки, допуски по паспорту изделия.
• Расход газа, рабочее и пиковое давление, глубокий вакуум, если линия откачивается.
• Температура эксплуатации, мойки и стерилизации: автоклав 121 или 134 °C, этиленоксид, гамма, плазма.
• Радиус изгиба, длина трассы, точки крепления, зажимы и тепловое расширение.
• Твёрдость по Шору A, обычно 40 до 70, и допустимая остаточная деформация сжатия.
• Подтверждающие документы: паспорт, регистрационное удостоверение, гигиеническое заключение.

Подбор начинают с расхода газа и допустимого перепада давления: по ним считают внутренний диаметр, толщину стенки задают под давление и вакуум. Наружный диаметр подгоняют под фитинги, штуцеры и зажимы, радиус изгиба и риск пережима проверяют на макете трассы. Расширенный разбор критериев по материалам и размерам дан в статье как выбрать силиконовую трубку.

Типовые ошибки подбора и монтажа

Частая ошибка: ориентироваться на наружный диаметр, тогда как расход и перепад давления определяет внутренний. Экономия на толщине стенки в вакуумной линии приводит к схлопыванию и подсосу, монтаж без компенсации теплового расширения вытягивает трубку из фитинга. Повторная стерилизация изделия, рассчитанного на один цикл, снижает прочностные свойства.

Смазки в кислородном контуре недопустимы: масла и жиры образуют с кислородом горючую смесь, поэтому применяют только совместимые с кислородом уплотнения. При давлениях выше типовых для эластичных силиконовых линий и в агрессивных средах уместнее армированный рукав или металлическая трубка. Перед заказом уточняют ресурс, размер партии и сроки поставки.

Требования безопасности и подтверждающие документы

Чистота, масла и статика в кислородной линии

Кислородная трубка работает в среде, где масляные и жировые загрязнения создают риск воспламенения при контакте с газом под давлением. Перед монтажом поверхность проверяют визуально и обтирочным материалом: следы масла, талька или монтажной смазки недопустимы. Для сухих газовых линий учитывают накопление статического электричества, поэтому контур заземляют. Соединения собирают без перетяжки, чтобы не деформировать стенку и не получить микроутечку.

Давление и скорость потока задаёт инструкция к оборудованию, а не трубка. Крепление подбирают так, чтобы изделие не смещалось при перепадах давления и вибрации, а радиус изгиба не приводил к пережиму стенки. Плавность открытия клапана проверяют на входе: резкий пуск даёт скачок давления и локальный нагрев в месте сужения. Герметичность подтверждают опрессовкой или обмыливанием стыков при рабочих параметрах.

Что смотреть в паспорте и документах партии

Для медицинского применения проверяют регистрационное удостоверение Росздравнадзора и заключение о соответствии единым санитарно-эпидемиологическим и гигиеническим требованиям. Для совместимости с пищевой или технической продукцией запрашивают подтверждения о допустимости контакта. Медицинские силиконовые трубки ИТЕК выпускаются по РУ № РЗН 2024/22268, продукция включена в реестр Минпромторга, а документы на продукцию доступны для проверки. Изделия не являются лечебными средствами, режимы применения задаёт эксплуатирующая организация, поэтому параметры среды сверяют с её регламентом.
