Пищевой шланг: виды по материалу и как выбрать
Что делает шланг пищевым: контакт с продуктом и подтверждающие документы
Критерии допуска к контакту с пищей
Пищевой шланг определяет не название в каталоге, а допуск материала к контакту с продуктом. Критерии: отсутствие запаха и привкуса, отсутствие миграции компонентов в продукт, стойкость к моющим и дезинфицирующим растворам. Технический шланг тех же размеров не нормируется по органолептике и может отдавать продукту остатки катализатора. Подбор ведут от среды, температуры и режима мойки.
Какие документы запрашивать у поставщика
Запрашивайте заключение о соответствии Единым санитарно-эпидемиологическим и гигиеническим требованиям, свидетельство о государственной регистрации для отдельных групп продукции и протоколы испытаний на конкретную марку. Документы оформляются на рецептуру и материал, а не на отрезок трубы, поэтому сверяйте область применения и срок действия. Без ссылки на эти бумаги в паспорте партии пищевой статус не подтверждён.
- Документ выдан на материал и рецептуру, а не на изделие целиком.
- Проверьте область применения: среды, температуры, режимы мойки.
- Сверьте срок действия и номер партии в паспорте.
Отдельной строкой в паспорте идут твёрдость по Шору A, диапазон температур и допустимые среды. Силикон платиновой вулканизации обычно работает в диапазоне от -50 до +200 °C, точные значения берутся из паспорта изделия. Устойчивость к CIP-мойке и автоклавированию при 121 или 134 °C тоже подтверждается документом. Значения по каждой марке разные, поэтому цифры из протокола важнее описания на сайте.

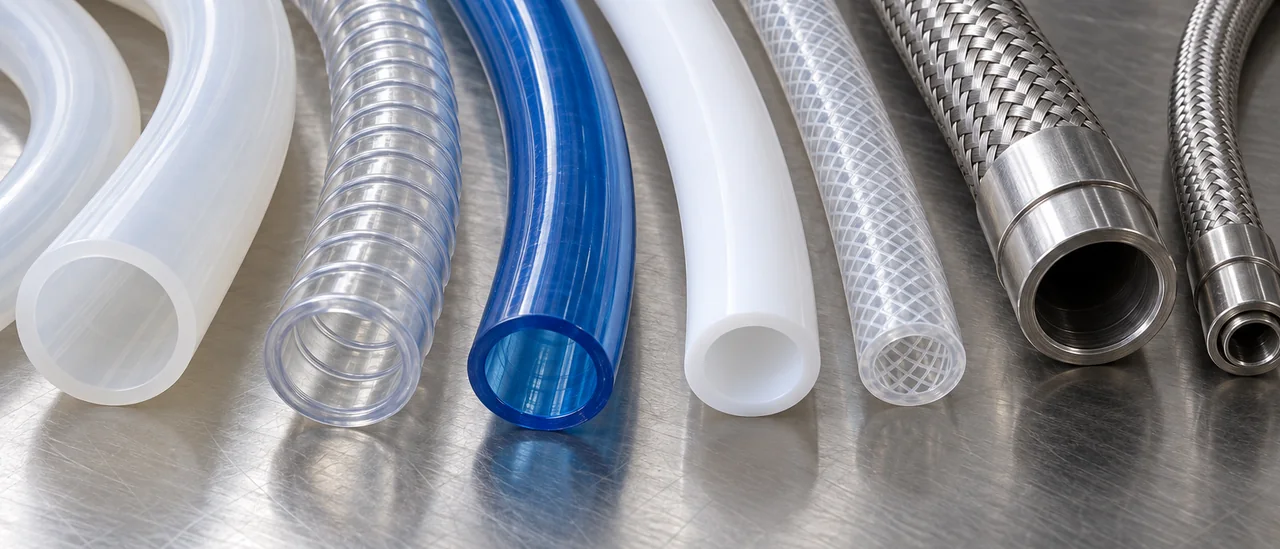

Виды пищевых шлангов по материалу: силикон, ПВХ, ТПЭ, ПТФЭ, металл
Силикон: платиновая и пероксидная вулканизация
В пищевых линиях различают трубку (жёсткий участок или короткий контур), шланг (гибкую подачу продукта) и рукав (напорную магистраль с оплёткой). Силикон платиновой вулканизации сохраняет эластичность примерно от минус 60 до плюс 200 °C, выдерживает автоклав при 121–134 °C и CIP-мойку, не имеет запаха и вкуса. Пероксидный силикон дешевле, но остатки катализатора ограничивают контакт с жирными продуктами. Точные цифры по температуре, твёрдости по Шору A и средам берутся из паспорта изделия.
Полимеры и металл: где они выигрывают
ПВХ дешёв и прозрачен, но ограничен по температуре и мойке; ТПЭ и полиуретан прочны на истирание и давление, зато уступают по термостойкости. ПТФЭ держит агрессивные среды и пар, однако малогibок и дорог; гибкая нержавеющая оболочка работает на высоких давлениях и температурах. Ограничения силикона: масла, топливо, истирание и высокое давление, где лучше подойдёт ПТФЭ или металл.
Подбор ведут по рабочей среде, температуре и способу мойки, а не только по диаметру. Сравните варианты по таблице и уточните параметры в паспорте изделия. Шланг пищевой выбирают под конкретный процесс: подача, напор, стерилизация или CIP.
| Материал | Типовой диапазон рабочих температур | Совместимость с продуктами и мойкой | Ограничения |
|---|---|---|---|
| Силикон платиновой вулканизации | примерно минус 60…плюс 200 °C (из паспорта) | Совместим с CIP и автоклавом | Масла, топливо, истирание, высокое давление |
| Силикон пероксидной вулканизации | примерно минус 50…плюс 200 °C (из паспорта) | Автоклав и CIP с оговорками | Остатки пероксидов, жирные продукты |
| ПВХ | примерно минус 10…плюс 60 °C (из паспорта) | Ограниченно, для CIP не всегда | Температура, пластификаторы, мойка |
| ТПЭ и полиуретан | примерно минус 40…плюс 90 °C (из паспорта) | Промывка, пар ограниченно | Термостойкость, автоклав |
| ПТФЭ | примерно минус 70…плюс 260 °C (из паспорта) | Агрессивные среды, пар, автоклав | Жёсткость, цена, гибкость |
| Гибкая нержавеющая оболочка | примерно минус 200…плюс 400 °C (из паспорта) | Высокие давления и температуры | Гибкость, масса, стоимость |
Силиконовый пищевой шланг: сильные стороны и честные ограничения
Что выдерживает силикон платиновой вулканизации
Пищевой шланг из силикона платиновой вулканизации без ДХБ сохраняет эластичность от минус 50 до плюс 200 °C, твёрдость типовых марок 40–80 Shore A. На морозе стенка не трескается при изгибе, в нагреве не размягчается. Точные значения берутся из паспорта изделия.
Прозрачность стенки позволяет визуально контролировать поток и вовремя заметить загрязнение. Материал переносит многократную стерилизацию паром и CIP-мойку без потери свойств. ИТЕК выпускает пищевые силиконовые шланги с внутренним диаметром от 1 до 25 мм и наружным от 2 до 40 мм, включая изделия по чертежам заказчика.
Когда силикон не подходит
Жиры, масла, топливо и растворители вызывают набухание, под такие среды подбирают ПТФЭ или другой стойкий материал. Абразивные сыпучие среды истирают стенку, высокое давление без армирования силикон не держит. Для длительного контакта с агрессивным продуктом свойства проверяют по паспорту, при необходимости испытывают образец.
Как подобрать пищевой шланг под конкретную задачу
Порядок из шести шагов
Подбор начинают с продукта, а не с диаметра. Сначала фиксируют температуру, вязкость и агрессивность среды, затем рабочее и пиковое давление, вакуум и режим мойки, и только потом переходят к размеру и твёрдости. Порядок убирает лишний запас по стенке и перебор по жёсткости.
Внутренний диаметр считают по расходу и допустимой скорости потока, толщину стенки берут с запасом под давление и вакуум. Твёрдость по Шору A определяет усилие натяга на штуцер и устойчивость к слипанию после мойки. Проверить цифры удобно по методике как рассчитать размеры под задачу.
Чек-лист параметров перед заказом
- Вид продукта: жир, кислота, спирт, концентрация, наличие абразива.
- Температура продукта и мойки, включая пиковые значения в °C.
- Рабочее и пиковое давление в бар, наличие и глубина вакуума.
- Внутренний и наружный диаметр, толщина стенки, твёрдость по Шору A.
- Режим мойки и стерилизации: CIP, автоклав, пар, время, температура.
Способ подключения тоже влияет на выбор: под хомут нужна ровная наружная поверхность, под фитинг важны допуски по диаметру. Радиус изгиба, вакуум, режимы CIP или автоклавирования и требуемый ресурс ограничивают минимальную стенку. Итоговые значения сверяют с паспортом изделия, а не с общими рекомендациями.
Мойка и стерилизация: CIP, SIP, автоклав и ресурс шланга
Режимы, которые выдерживает силикон
Стандартный цикл CIP для пищевого шланга включает циркуляцию щелочного раствора при 60–85 °C, затем кислотного, с промежуточной промывкой водой. Силикон платиновой вулканизации такие режимы переносит без потери эластичности при соответствии концентраций и времени выдержки регламенту. Автоклавирование при 121 °C и 134 °C тоже допустимо, но ресурс зависит от числа циклов. Точные параметры сверяйте с паспортом изделия.
| Режим | Типовые параметры | Влияние на ресурс |
|---|---|---|
| CIP, щёлочь | 60–85 °C, 0,5–2 % | умеренное |
| Автоклав | 121 / 134 °C | зависит от циклов |
| Сухой жар | 160–180 °C | не рекомендуется |
Что сокращает срок службы
Срок службы сокращают длительный перегрев, концентрированные щёлочи без ополаскивания и частые переходы между агрессивными средами. Пар под давлением ускоряет старение сильнее горячей воды: он проникает в материал и разрушает структуру изнутри. Химическая дезинфекция безопасна при соблюдении дозировок, превышение концентрации даёт набухание и потерю твёрдости. Сухой жар силикон переносит хуже водяного пара.
Замена нужна, когда на стенке появились помутнение, липкость или сеть мелких трещин. Потеря эластичности заметна на изгибе: пищевой шланг не возвращает форму, на насосе растёт усилие при той же подаче. Если после мойки остаётся запах или цветной налёт, целостность внутреннего слоя уже нарушена. Журнал циклов помогает планировать замену до внеплановой остановки линии.
Типовые ошибки подбора и что проверять при приёмке партии
Частые ошибки подбора

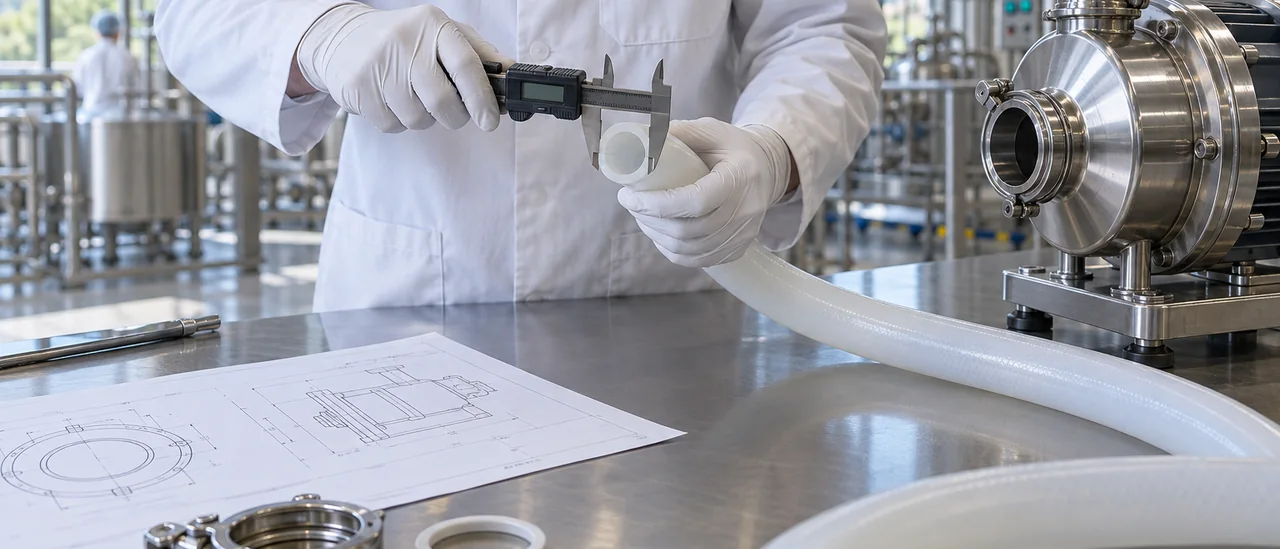

Частая ошибка при подборе пищевого шланга: ориентир на наружный диаметр вместо внутреннего. Наружный размер определяет только посадку на штуцер, расход и скорость потока задаёт проходное сечение. Если внутренний диаметр на 2–3 мм меньше расчётного, продукт перегревается, насос работает с перегрузкой. Сверяйте размер по чертежу узла, а не по изношенной детали.
Не закладывают запас по давлению и не учитывают вакуум: при опорожнении линии тонкостенный шланг схлопывается. Пиковые гидроудары при пуске кратко превышают рабочее давление, запас в 1,5–2 раза оправдан. Минимальный радиус изгиба берут из документации, совместимость с жирами и щелочной мойкой проверяют по стойкости марки.
Приёмка: партия, маркировка, документы
- Сверьте внутренний диаметр, толщину стенки и твёрдость по Шору A с паспортом партии.
- Проверьте целостность упаковки: заломы, порезы, следы загрязнения.
- Сличите маркировку на шланге с сопроводительными документами на материал.
- Запросите заключение о соответствии санитарно-эпидемиологическим требованиям на партию материала.
- Согласуйте условия хранения и сроки поставки после изготовления оснастки.
Документы подтверждают пригодность партии не меньше, чем размеры. Продукция ИТЕК включена в Реестр российской промышленной продукции Минпромторга, реестровые номера 10736582 и 10791405. Шланги хранят в заводской упаковке без прямого солнца, сроки поставки нестандарта уточняют заранее, с учётом изготовления оснастки.
Вопросы и ответы
Чем пищевой шланг отличается от технического и можно ли заменить один другим?
Пищевой шланг изготавливают из материалов, допущенных к контакту с продуктами: силикон платиновой вулканизации, ПВХ пищевых марок, ПТФЭ. Технический шланг может содержать пластификаторы, стабилизаторы и другие добавки, которые мигрируют в среду. Замена технического на пищевой возможна, если совпадают внутренний и наружный диаметры, рабочее давление и температура, но обратная замена недопустима. Учитывайте, что технический шланг часто не рассчитан на частую мойку и стерилизацию.
Какой шланг выдержит CIP-мойку щёлочью при 80 °C и автоклавирование при 134 °C?
Для таких условий подходит силикон платиновой вулканизации с рабочим диапазоном до 200 °C и подтверждённой стойкостью к многократной стерилизации. Он выдерживает автоклавирование при 121 и 134 °C, количество циклов зависит от марки и указывается в паспорте изделия. Щелочные и кислотные растворы при 80 °C, как правило, не разрушают силикон, но концентрированные окислители могут сократить срок службы. Проверьте, чтобы шланг имел документы для пищевого применения и был предназначен для CIP.
Как по документам и маркировке убедиться, что шланг допущен к контакту с пищевой продукцией?
Запросите у поставщика декларацию о соответствии Единым санитарно-эпидемиологическим и гигиеническим требованиям или свидетельство о государственной регистрации. В маркировке должно быть указано назначение «для пищевых продуктов», материал и температура эксплуатации. Также проверьте наличие в Реестре российской промышленной продукции Минпромторга, если продукция российская. Например, трубки ИТЕК имеют регистрационное удостоверение Росздравнадзора и включены в этот реестр.
