Шланг для подачи воздуха: требования к материалу и давлению
Какое давление выдерживает шланг для подачи воздуха
Давление шланга для подачи воздуха определяют четыре параметра: внутренний диаметр, толщина стенки, температура среды и материал. При одном наружном диаметре увеличение внутреннего канала утоньшает стенку и снижает допустимое давление. Производитель нормирует рабочее давление как максимальное длительное, при котором изделие сохраняет форму и герметичность. Разрывное давление в 2–4 раза выше рабочего и служит ориентиром для расчёта запаса прочности.
К рабочему давлению закладывают коэффициент запаса: рабочий порог берут как разрывное, делённое на 3–4. Импульсное давление указывают для циклических нагрузок, когда подача чередуется со сбросом, и оно ниже статического рабочего. Нагрев сокращает запас: при переходе с 20 °C к 150–180 °C допустимое давление падает в разы, поэтому точные значения берут только из паспорта изделия. Для силиконовых трубок по индивидуальным размерам ИТЕК нормирует эти параметры в документации на конкретную партию.

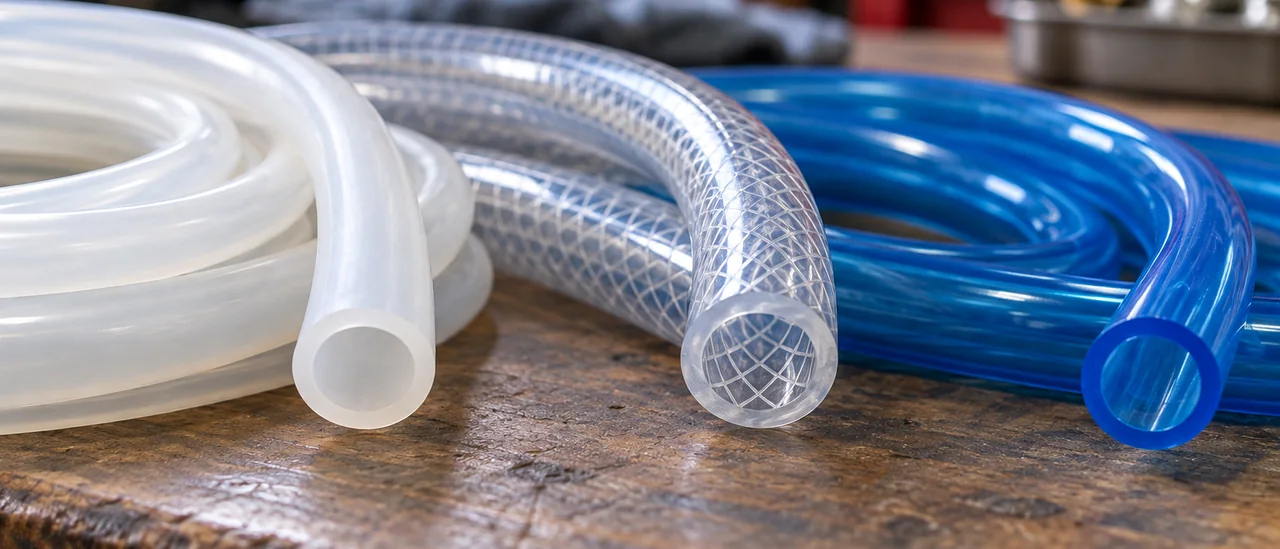

Материал шланга: когда силикон подходит, а когда нет
Материал для пневмолинии подбирают по рабочей среде и температуре, а не только по давлению. Силикон платиновой вулканизации сохраняет эластичность в типовом диапазоне от минус 50 до плюс 200 °C, стоек к озону, УФ и старению, выдерживает автоклавирование и CIP-мойку. Силиконовые трубки и шланги применяют там, где нет контакта с нефтяными маслами, топливом и абразивом. При масляном тумане, смазке от компрессора или подаче воздуха в зоне стружки силикон набухает и теряет прочность, поэтому его меняют на другой класс материала.
Полиуретан и NBR держат масла и топливо, но уступают силикону по морозостойкости и верхней границе температур; ПТФЭ стоек почти к любой химии, однако жёстче и дороже. ЭПДМ подходит для воды, пара и озона, но не для нефтепродуктов, а ПВХ удобен для низкого давления и сухого воздуха при плюсовых температурах. Точные интервалы, твёрдость по Шору A и стойкость к средам берут из паспорта изделия: у разных марок цифры расходятся.
| Материал | Типовой рабочий диапазон температур | Стойкость к маслам и топливу | Стойкость к озону и старению | Типичное применение |
|---|---|---|---|---|
| Силикон платиновой вулканизации | от минус 50 до плюс 200 °C | низкая | высокая | пищевой и медицинский воздух, стерилизация, горячие зоны |
| ПВХ | от минус 5 до плюс 60 °C | ограниченная | средняя | сухой воздух низкого давления, пневмоинструмент |
| Полиуретан (ПУ) | от минус 40 до плюс 80 °C | высокая | высокая | масляный туман, подвижные пневмолинии, гибка |
| NBR | от минус 30 до плюс 100 °C | высокая | средняя | воздух с парами масла, топливные системы |
| ЭПДМ | от минус 40 до плюс 120 °C | низкая | высокая | вода, пар, озон, тормозные системы |
| ПТФЭ | от минус 60 до плюс 260 °C | высокая | высокая | агрессивные среды, высокие температуры, химпром |
Внутренний диаметр, толщина стенки и потери давления
Потери давления зависят от внутреннего диаметра, длины и расхода. Чем меньше проходное сечение и длиннее шланг для подачи воздуха, тем выше скорость потока при том же объёме и тем заметнее падение давления. Зависимость нелинейная: уменьшение внутреннего диаметра вдвое при неизменном расходе повышает потери в разы, поэтому занижать сечение ради гибкости невыгодно. Расчёт ведут от требуемого расхода и допустимого перепада давления, а не от диаметра штуцера, подробнее про расчёт размеров трубки под задачу.
Толщина стенки задаёт жёсткость и минимальный радиус изгиба. Тонкая стенка даёт гибкость, но хуже держит давление, склонна к пережиму на поворотах и схлопыванию под вакуумом. Увеличение толщины повышает стойкость к давлению и нагрузкам, однако растут радиус изгиба, масса и цена. Внутренний диаметр согласуют со штуцером: для натяга его берут на 5–15 % меньше наружного диаметра штуцера, а допустимое сжатие на изгибе проверяют по паспортному радиусу.
Температура и твёрдость по Шору A
Силикон платиновой вулканизации сохраняет эластичность в типовом диапазоне от минус 60 до плюс 200 °C, точные границы задаёт марка материала и паспорт изделия. В мороз шланг для подачи воздуха не дубеет и садится на штуцер без подогрева. В горячих зонах ресурс сокращается из-за термоокисления, выше плюс 200 °C силикон уступает фторполимерам.
Твёрдость по Шору A задаёт усилие надевания на штуцер, прижимную силу и стойкость к перетиранию. Мягкие 40 Shore A обжимают неровности и дают герметичность, но сильнее деформируются под давлением и истираются. Значения 60–70 Shore A повышают жёсткость и стабильность диаметра, требуют большего усилия при монтаже и хуже ложатся на малый радиус. Остаточную деформацию и точные цифры смотрят в паспорте изделия.
| Shore A | Монтаж | Применение |
|---|---|---|
| 40 | лёгкий | малые радиусы, герметичность |
| 60 | средний | универсальные узлы |
| 70 | тугой | давление, износ, нагрев |
Среда и чистота: масляный туман, конденсат, озон, пищевой и медицинский воздух
Воздух на выходе компрессора несёт капли масла, конденсат и частицы. Минеральные масла для силикона агрессивны: трубка набухает, теряет твёрдость и прочность, ресурс падает. В аэрации и озонаторных узлах картина обратная: платиновый силикон стоек к озону и УФ, тогда как многие эластомеры стареют. При масляном тумане подбирают маслостойкий материал, а не силикон.

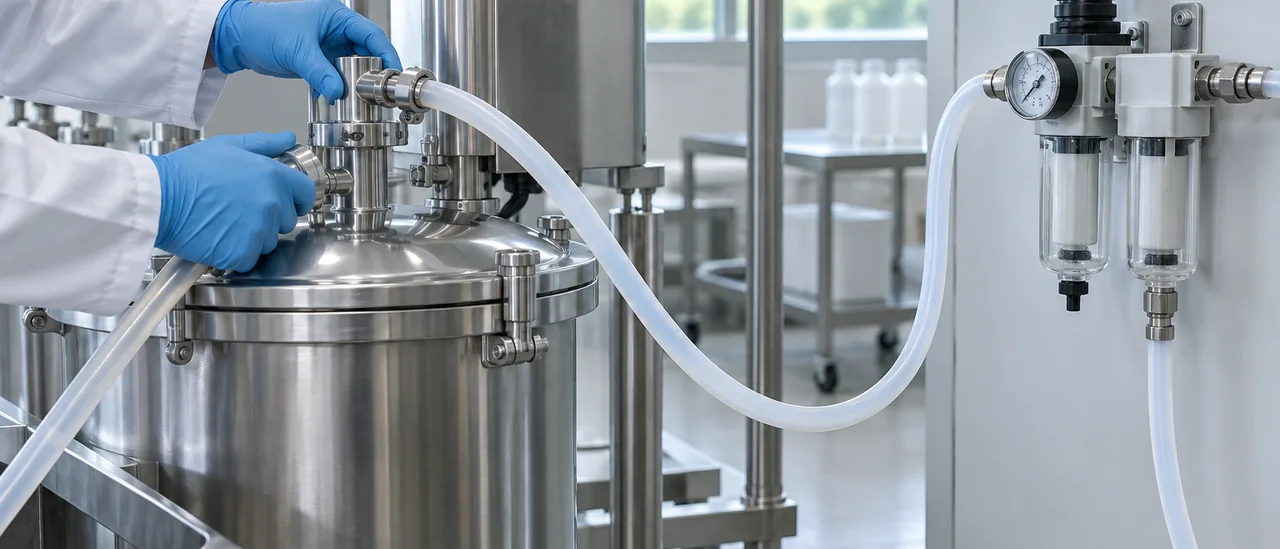

Пищевой и медицинский воздух требует чистоты: масляный туман и частицы недопустимы, ставят безмасляный компрессор и фильтры. Трубки выдерживают автоклавирование при 121 и 134 °C, CIP- и SIP-мойку, но частые циклы снижают эластичность. Режимы, давление пара и число циклов уточняйте в паспорте изделия.
| Среда | Стойкость силикона |
|---|---|
| Озон, УФ | Высокая |
| Масляный туман | Низкая, набухание |
| Конденсат, вода | Высокая |
Порядок подбора и типовые ошибки
Подбор шланга для подачи воздуха начинайте со среды и давления: указывайте не номинал, а пик с запасом 1,5–2 по разрыву. Затем фиксируйте температуру, внутренний и наружный диаметр, длину магистрали с местными сопротивлениями. Соединения (штуцер, хомут, фитинг) подбирайте под диаметр и давление, документы проверяйте по паспорту изделия.
- Среда: сухой воздух, масляный туман, конденсат, озон; для масла силикон не подходит.
- Давление: рабочее, пиковое, вакуум; запас по стенке и типу соединения.
- Температура: рабочая и пиковая, режимы мойки и стерилизации, если они есть.
- Геометрия: внутренний диаметр, толщина стенки, длина трассы, минимальный радиус изгиба.
- Документы: паспорт изделия, подтверждение соответствия, реестровые номера для закупок.
Тонкая стенка под давлением даёт разрыв или «пузырь» на изгибе. Перегиб и малый радиус пережимают поток, забытый хомут срывает шланг при скачке. Силикон не стоек к маслам, под масляный туман берут другой материал; недооценка длины и местных сопротивлений занижает давление у потребителя. Системные промахи разобраны в материале про ошибки при выборе силиконовых изделий.
Что проверить в паспорте изделия и документах партии
Паспорт на шланг для подачи воздуха фиксирует параметры партии: марку силикона, твёрдость по Шору A, номинальные внутренний и наружный диаметры с полем допуска и толщину стенки. Сверьте цифры с чертежом и посадочным местом штуцера: расхождение 0,2 мм по внутреннему диаметру меняет посадку и расход. Там же указаны рабочий и разрывный интервалы температур, дата изготовления и номер партии. Без номера партии претензию по качеству не привязать.
- Номер партии, дата изготовления и срок хранения на упаковке и в паспорте.
- Поле допуска внутреннего и наружного диаметра, твёрдость по Шору A для этой партии.
- Условия хранения: без прямого солнца, масел, озона, при умеренной температуре склада.
- Согласованные объём, сроки поставки и кратность партий под ваш график.
Приёмку ведут по паспорту и внешнему осмотру: маркировка, задиры, разнотолщинность стенки, контрольный замер нескольких отрезков. Документы подбирают под применение, их состав различается. У силиконовых трубок ИТЕК есть регистрационное удостоверение Росздравнадзора и заключение о соответствии единым санитарным требованиям: это закрывает медицинский и пищевой воздух. Для технических линий достаточно паспорта партии плюс входной контроль на вашей стороне.
Вопросы и ответы
Какой запас между рабочим и разрывным давлением считается нормальным для шланга подачи воздуха?
Для пневматических линий ориентируются на коэффициент запаса не менее 3:1, то есть при рабочем давлении 6 бар разрывное по паспорту должно быть не ниже 18 бар. Запас закладывают с учётом температуры: при нагреве до 80–100 °C прочность силикона падает, и номинальные цифры нужны с поправкой. Пульсации от поршневого компрессора и гидроудары при срабатывании клапанов тоже снижают эффективный ресурс, поэтому для таких участков запас берут выше.
Можно ли ставить силиконовый шланг на масляный компрессор?
На участке после масляного компрессора в потоке остаются масляные аэрозоли и капли, а силикон платиновой вулканизации в минеральных маслах набухает и теряет прочность. Для линии нагнетания маслосодержащего воздуха подходят шланги на основе маслостойких каучуков, полиуретана или PTFE, а силикон уместен только на участках после фильтра тонкой очистки либо там, где среда гарантированно сухая и безмасляная. Перед заменой стоит сверить в паспорте перечень совместимых сред и указание по контакту с маслами.
Как подобрать внутренний диаметр шланга под расход воздуха?
Диаметр считают от допустимой скорости потока: для сжатого воздуха в магистралях обычно держат 10–20 м/с, чтобы потери давления оставались приемлемыми. При расходе 500 л/мин и скорости 15 м/с внутренний диаметр выходит около 8 мм, и дальше его округляют до ближайшего стандартного размера. Если линия длинная или на шланге много изгибов, ставят типоразмер выше: потери давления растут линейно с длиной и обратно пропорционально пятому диаметру трубы. Точный расчёт удобнее вести по расходной характеристике из паспорта изделия с учётом температуры воздуха.
Нужны ли хомуты на штуцерах и когда соединение держит без них?
На гладком штуцере с ёлочной насечкой силиконовая трубка, посаженная с натягом, держит избыточное давление порядка 0,3–0,5 бар и спокойно работает на сливе и всасе. Как только давление выше, появляются пульсации или линия работает в цикле нагрев-охлаждение, ставят пружинные или червячные хомуты: силикон мягкий, и без фиксации трубку постепенно сдвигает. Затягивать хомут до фанатизма не стоит, чтобы не пережать стенку, а под хомут иногда заводят бандажную втулку.
