Силиконовая полоса: применение

Где применяется силиконовая полоса

Уплотнение по плоскому контуру

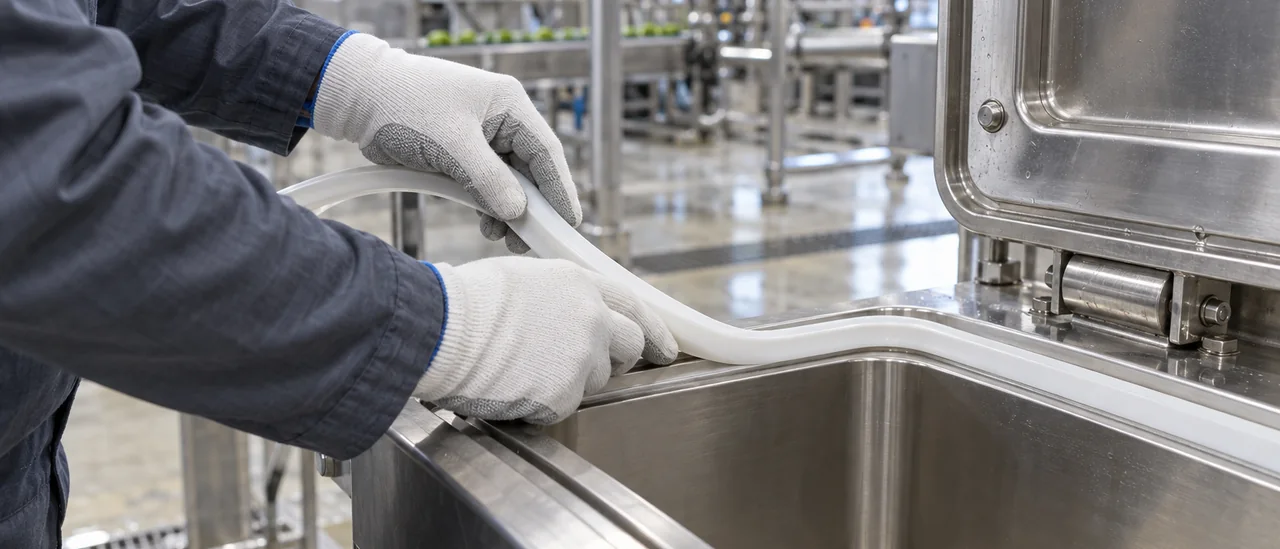

Плоскую силиконовую полосу применяют для герметизации по прямому или рамному контуру: крышки аппаратов, люки, смотровые стёкла, дверцы сушильных и стерилизационных камер. В отличие от круглого шнура, она ложится на плоскость и не скатывается при монтаже, а пятно контакта остаётся предсказуемым при меньшем обжатии. Это удобно для прокладок под фланцы, рамки и ответные планки. Полосу нарезают по длине и укладывают без канавки, что сокращает число операций при сборке.

Изоляция, защита кромок и разделение поверхностей

Второй блок задач: разделительные подкладки между разнородными металлами, диэлектрические вставки, накладки на кромки от трения, влаги и контактной коррозии. В медицинском, пищевом и лабораторном оборудовании используют силиконовые полосы с учётом требований к стерилизации и мойке, включая автоклавирование и CIP. В приборостроении и строительстве они работают как демпферы, компенсаторы неровностей и уплотнители примыканий. Важны твёрдость по Шору A, температурный диапазон и стойкость к рабочей среде из паспорта изделия.

Плоское сечение выбирают для линейной поверхности контакта и минимума монтажных операций. Оно проще в раскрое, устойчивее к смещению и допускает тонкую стенку там, где круглый шнур требует глубокой канавки. Ограничения те же, что у силикона в целом: контакт с маслами и топливом, интенсивное истирание и высокое давление требуют проверки или другого материала.

Параметры материала: твёрдость по Шору A, температура, рабочая среда

Температурный диапазон и циклы стерилизации

Силикон платиновой вулканизации без ДХБ выпускают с твёрдостью от 30 до 80 единиц по Шору A; для силиконовой полосы чаще встречаются значения 40–70. Мягкие полосы 30–40 A дают большой прижим при малом усилии затяжки, но сильнее деформируются под нагрузкой. Жёсткие 70–80 A лучше держат форму в пазах и под давлением, однако требуют точной геометрии канала. Конкретное значение указывают в паспорте изделия: оно зависит от рецептуры компаунда.

Силикон устойчив к воде, водяному пару, спиртам, щелочам и слабым кислотам в типовых концентрациях. Минеральные масла, топлива, ароматические растворители и концентрированные кислоты вызывают набухание, размягчение или разрушение; для таких задач подбирают другой эластомер. Рабочий температурный интервал большинства марок лежит в пределах от -50 до +200 °C, кратковременно до +230 °C, точный диапазон берут из паспорта.

• 40–50 Шор A: уплотнение крышек, люков и смотровых окон, малые усилия прижима.
• 60–70 Шор A: направляющие, вкладыши скольжения, статическая герметизация пазов.
• Вода и пар до 200 °C: стойкость сохраняется, возможна незначительная усадка после циклов.
• Спирты, щёлочи, слабые кислоты: кратковременный контакт допустим, концентрации уточняйте.
• Масла, топлива, растворители: силикон не подходит, нужен маслостойкий эластомер.

Автоклавирование при 121 °C и 134 °C полоса выдерживает многократно, если изделие предназначено для стерилизации; CIP-мойка щелочными и кислотными растворами при 60–80 °C допустима. Число циклов зависит от твёрдости, толщины и режима сушки. Проверяйте в паспорте заявленные среды, температуру и число циклов стерилизации.

Полоса, шнур, профиль, пластина: чем отличаются и что выбрать

Формат изделия задаётся геометрией сечения и условиями монтажа. Полоса описывается толщиной и шириной, её укладывают на плоскую поверхность или в открытый паз. Круглый и квадратный шнур работает в замкнутом пазе, где поджатие идёт по нескольким сторонам, профиль повторяет контур паза по чертежу. Пластину режут под крупные прокладки сложной формы.

Допуски и стабильность сечения

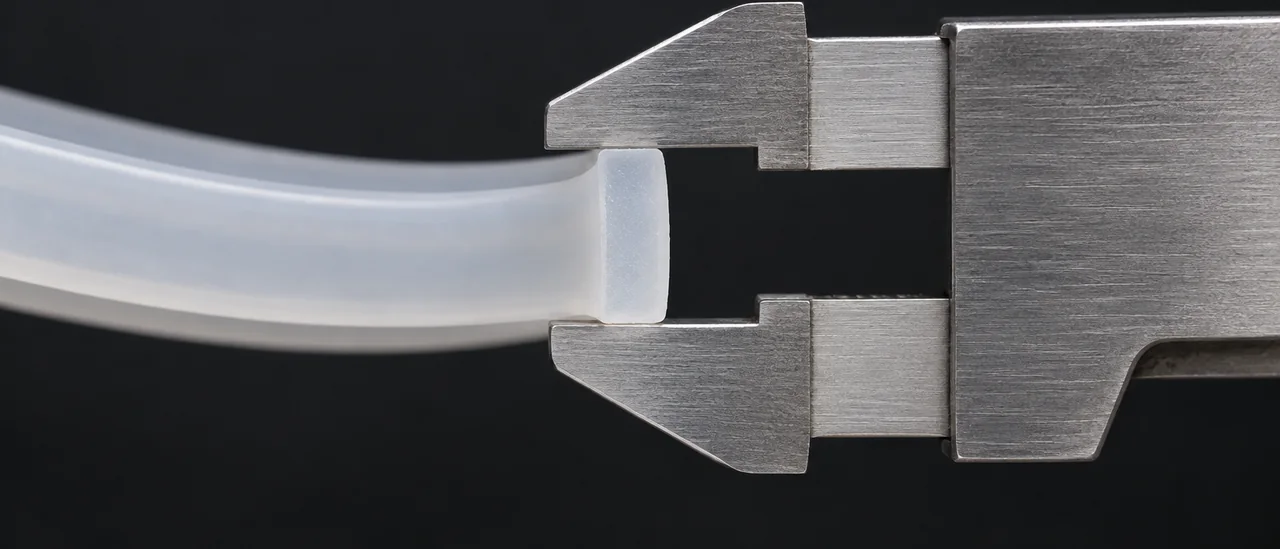

Экструзия даёт допуск на сечение, типовой разброс для малых профилей лежит в пределах десятых долей миллиметра, точные значения указаны в паспорте изделия. По длине сечение держится стабильно, у тонких полос возможны колебания по толщине, у шнуров по овальности. Для паза с малым зазором это критично: занижение даёт недожим, завышение мешает сборке. Сверяйте допуск, твёрдость и разброс по партии до заказа.

Соединение в кольцо и раскрой

Замкнутый контур получают стыковой вулканизацией, склейкой или механическим замком. Стыковая вулканизация даёт монолитное соединение и подходит для ответственных узлов, склейка проще, но уступает по прочности и стойкости к среде, механический замок удобен для быстрой замены. Раскрой ведут с учётом усадки и припуска на стык, иначе кольцо не сядет в паз. При выборе между шнуром и полосой помогает каталог силиконовый шнур и уплотнительная полоса с указанием типовых сечений.

Как подобрать силиконовую полосу: чек-лист и типовые ошибки

Подбор силиконовой полосы начинается со среды и рабочей температуры: от них зависят марка материала и запас по нагреву. Затем оценивают давление прижима и степень сжатия в пазе, обычно 15-30 % от толщины. Далее выбирают твёрдость, ширину и толщину под геометрию.

Чек-лист параметров перед заказом

Твёрдость задают по усилию герметизации: на тонкой кромке полоса 30-40 Шор A ложится плотнее, под высоким давлением берут 60-70. Учитывайте метод мойки и стерилизации, автоклавирование при 121-134 °C или CIP с щелочью. Растяжение при установке сокращает срок службы.

• Среда и температура: сверьте стойкость по паспорту, оставьте запас 20-30 °C до верхней границы.
• Давление прижима: уточните усилие и допустимую деформацию полосы в пазе.
• Твёрдость по Шору A: 30-40 для тонких кромок, 60-70 для нагруженных узлов.
• Геометрия: толщина, ширина и допуск под размер паза и кромки.
• Мойка и стерилизация: режимы автоклава, CIP и совместимые моющие средства.

Частые промахи: мягкая полоса под давлением выдавливается из паза, жёсткая деформирует тонкую кромку. Экономия на допуске толщины даёт неравномерный прижим и протечки. Полоса не заменяет профиль в сложном пазе, а набухание в маслах и топливе требует другого материала.

Ограничения силикона, документы и работа с партиями

Когда силикон уступает другим эластомерам

Силиконовая полоса стабильна в широком диапазоне температур, но не рассчитана на контакт с минеральными маслами, бензином, дизельным топливом и концентрированными растворителями. В этих средах материал набухает, теряет прочность и может разрушиться за считаные часы или сутки. Абразивные среды и постоянное истирание тоже не его стихия: силикон мягче многих эластомеров и быстрее изнашивается. Для таких условий подбирают EPDM (вода, пар, гликолевые жидкости), NBR (нефтепродукты), фторкаучук (агрессивные среды, высокие температуры) или ПТФЭ (химическая стойкость).

Давление ограничивает применение не меньше: полоса не армирована, поэтому при сжатии в уплотнении или внутреннем давлении возможно выдавливание и разрыв. Для нагруженных узлов и рукавов высокого давления берут армированные конструкции либо материал с большей прочностью на разрыв. Силикон также плохо работает в парах трения скольжения без смазки и на острых кромках. Если среда или режим выходят за его пределы, дешевле сразу рассмотреть другой эластомер, чем менять изделие на объекте.

Документы и приёмка партии

Часть вопросов при приёмке снимают подтверждающие документы: регистрационное удостоверение Росздравнадзора, санитарно-эпидемиологическое заключение, включение в реестр Минпромторга. Актуальные подтверждающие документы на продукцию запрашивают до подписания спецификации, особенно для медицинского и пищевого назначения. От партии к партии проверяют размеры (внутренний, наружный, толщину стенки) и твёрдость по Шору A: отклонения допустимы, но должны лежать в поле допуска. В заявке фиксируют марку силикона, профиль сечения, твёрдость, допуски, рабочую среду, объём партии и требования к упаковке.
