Силиконовая трубка для компрессора: где применяется
Где силиконовая трубка для компрессора применяется на практике
Типовые узлы: от впуска воздуха до исполнительных механизмов
Силиконовая трубка для компрессора редко работает «на компрессоре вообще»: её ставят на конкретном участке с понятными требованиями. На всасывании и нагнетании малых компрессоров она соединяет головку с ресивером и фильтром при давлении до 6–8 бар. В пневмоавтоматике трубка подводит воздух к датчикам, клапанам и пневмоцилиндрам, где важен стабильный внутренний диаметр.

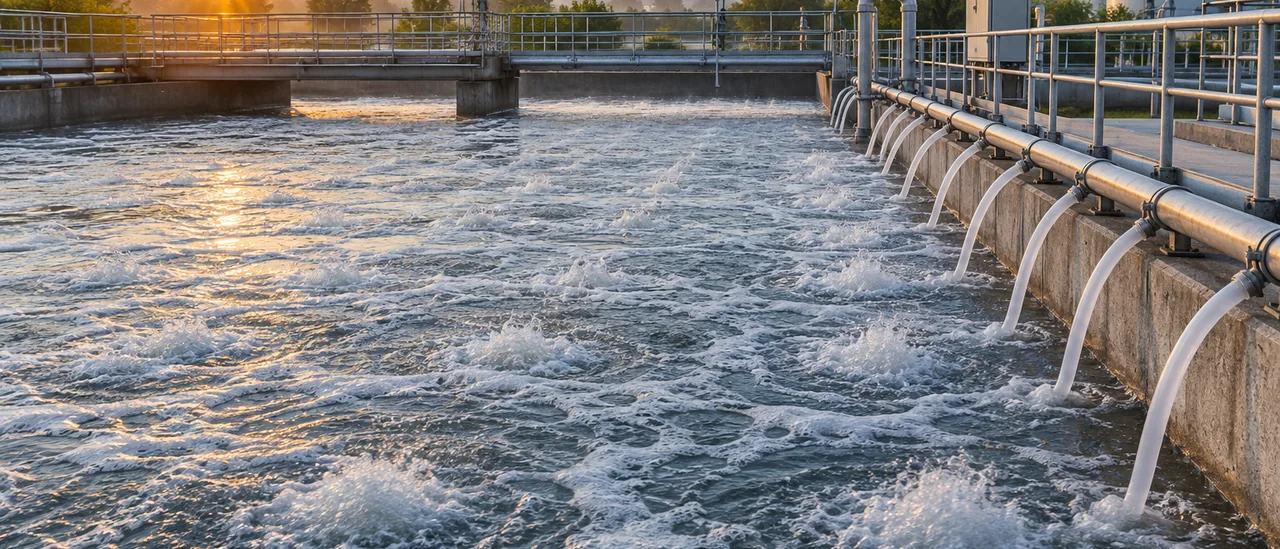

На аэрации воды и стоков трубка подаёт воздух к мембранным распылителям и распределительным гребёнкам. В медицинских и пищевых линиях она отводит воздух от стерилизаторов, соединяет фильтры и датчики давления. Здесь ключевыми становятся стерилизация, мойка и подтверждающие документы на материал.
- Линия всасывания и нагнетания малых компрессоров при давлении до 6–8 бар
- Пневмоавтоматика: подвод воздуха к датчикам давления, клапанам, пневмоцилиндрам
- Дозирование воздуха и газов в лабораторных и технологических установках
- Аэрация воды и стоков: подача воздуха к мембранным распылителям
- Отвод воздуха от стерилизаторов, подключение фильтров на пищевых и медицинских линиях
Отрасли: аквариум, очистные, лаборатория, пищевое производство
Подбор идёт от участка, а не от компрессора. В аквариумных и лабораторных системах давления минимальны, важны гибкость и точный диаметр. На очистных и в пищевом производстве добавляются мойка, температура и гигиенические требования. Трубки ИТЕК из силикона платиновой вулканизации делают по стандартным и индивидуальным размерам.
Размеры и посадка: внутренний диаметр, стенка, длина
Натяг на штуцер и хомуты

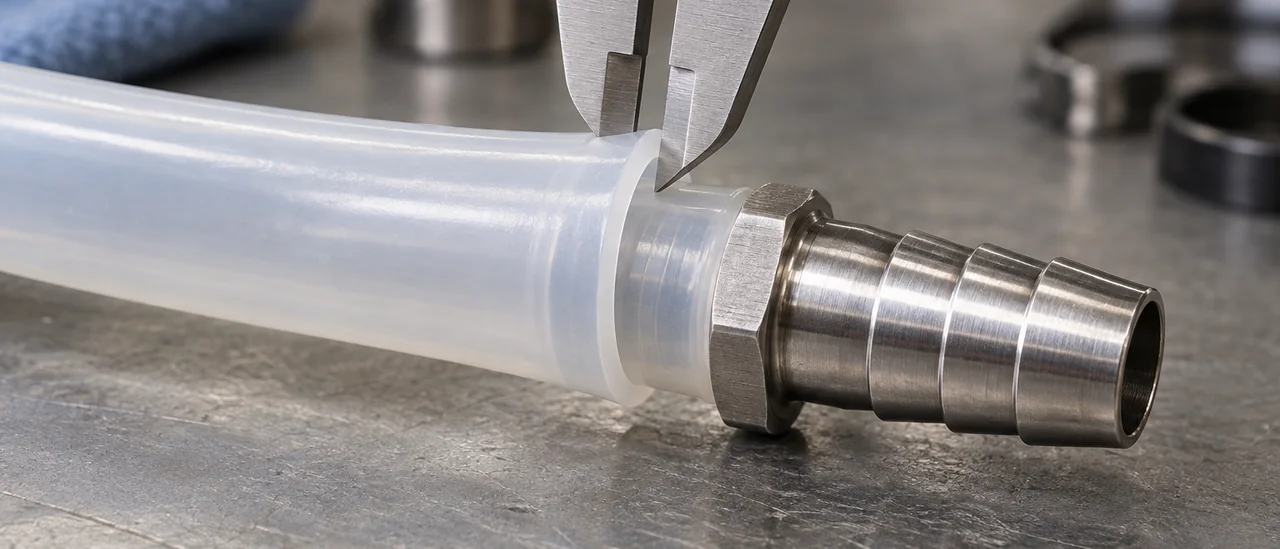

Внутренний диаметр трубки подбирают под штуцер с натягом 5–10 %: на штуцер 8 мм садится трубка с внутренним диаметром 7,4–7,6 мм. Силикон 50–60 Shore A тянется легко, но при давлении выше 2–3 бар нужен хомут или пружинный зажим. Избыточный натяг затрудняет монтаж и деформирует тонкую стенку. Посадочный размер сверяют с чертежом штуцера.
Стенка связывает внутренний и наружный диаметры: при внутреннем 6 мм и стенке 2 мм наружный составит 10 мм. Экструзионные силиконовые трубки выпускают с внутренним диаметром от 1 до 25 мм, наружным от 2 до 40 мм и стенкой 1, 2, 3, 4 мм. Сводка типоразмеров есть в разделе силиконовые трубки и шланги. Допуски на диаметры и длину отрезка указывают в чертеже.
| Внутренний, мм | Стенка, мм | Наружный, мм |
|---|---|---|
| 1–4 | 1 | 3–6 |
| 5–10 | 2 | 9–14 |
| 12–25 | 3–4 | 18–33 |
Минимальный радиус изгиба и длина участка
Минимальный радиус изгиба принимают не меньше 3–5 наружных диаметров, иначе трубка пережимается и теряет пропускную способность. Из-за теплового удлинения длинный прямой участок монтируют с запасом 2–4 % на нагрев. Длину отрезка берут с припуском на посадку и хомуты: короткий шланг натягивается и тянет штуцер.
Температура, давление, вакуум и пульсация на линии
Силикон платиновой вулканизации сохраняет эластичность в типовом диапазоне от −50 до +200 °C. Кратковременные пики выше верхней границы возможны, но каждый такой нагрев ускоряет накопление остаточной деформации. На линии нагнетания воздух подогревается от сжатия и от горячего корпуса, поэтому рабочую точку берут с запасом 20–30 °C. Мягкие марки по Шору A размягчаются раньше.
Давление силиконовая трубка для компрессора держит умеренное, и только при достаточной толщине стенки. Точные значения по рабочему давлению, вакууму и разрывному усилию берут из паспорта изделия: они зависят от внутреннего диаметра, стенки и твёрдости. Под вакуумом тонкостенная трубка схлопывается, поэтому для откачки подбирают увеличенную стенку и короткие прямые участки. Когда давление или пульсация выходят за пределы силикона, переходят на армированные шланги либо на другой материал.
Пульсация, вибрация и разгрузка соединений
Поршневой компрессор даёт пульсацию потока и вибрацию, которые передаются на трубку и штуцеры. Из-за этого хомуты ослабевают, а на стенке накапливаются усталостные трещины. Линию разгружают петлёй, компенсатором или хомутом с широкой опорной площадкой. Со временем материал теряет эластичность от тепла и озона, поэтому проверяют признаки старения и меняют трубку по регламенту.
Материал и рабочая среда: где силикон держит, а где нет
Набухание и потеря прочности в неполярных средах
Силикон платиновой вулканизации не содержит ДХБ и не пахнет. Он инертен к воздуху, озону, УФ и воде, поэтому силиконовая трубка для компрессора годится для медицинских и пищевых участков. Точные данные по среде сверяйте с паспортом изделия.
В неполярных средах силикон набухает и теряет прочность. Масла, топливо, растворители и концентрированные кислоты разрушают его при нагреве. Набухание меняет внутренний диаметр и снижает стойкость к разрыву.
Когда выгоднее другой полимер
Там выбирают EPDM, NBR, полиуретан или ПТФЭ. В маслозаполненном компрессоре масляный туман контактирует с трубкой постоянно. Полиуретан предпочтителен при абразивной пыли.
| Материал | Темп. | Среды | Где уместен |
|---|---|---|---|
| Силикон Pt | −60…+200 °C | воздух, озон, вода | медицина, пища |
| EPDM | −40…+150 °C | горячая вода, пар | тормоза, охлаждение |
| NBR | −30…+100 °C | масла, топливо | масляные линии |
| Полиуретан | −30…+80 °C | абразив, износ | пневмолинии |
| ПТФЭ | −200…+260 °C | кислоты, растворители | агрессивные среды |
| ПВХ | −10…+60 °C | вода, воздух | недорогие участки |
| Уточняйте в паспорте изделия | |||
Озон, аэрация и чистый воздух: отдельные требования
Озон разрушает резины на ненасыщенных каучуках: двойные связи реагируют с озоном, на поверхности появляется сеть микротрещин. Силикон платиновой вулканизации построен на насыщенном скелете Si-O, поэтому озоновоздушные смеси в линиях озонаторов и системах аэрации он переносит без разрушения. Ограничение одно: озон разрушает не сам силикон, а остатки органики и смазок на поверхности, поэтому линию перед сборкой обезжиривают.
Стерилизация и мойка: режимы и ограничения
В аэрации сточных вод, аквариумных и лабораторных контурах силиконовая трубка для компрессора работает с постоянным потоком воздуха при низком давлении. Пример линии с малым внутренним диаметром разобран в материале про трубки для аквариума и аэрации. Для дыхательных контуров и чистых помещений важна не только газопроницаемость, но и отсутствие выделений: у платинового силикона нет пластификаторов.
Подтверждающие документы и допуски
Автоклав 121 °C на 20–30 минут и 134 °C короткими циклами силикон выдерживает многократно, CIP-мойка щелочными растворами при 60–80 °C допустима. Но пар и агрессивные среды постепенно снижают эластичность, поэтому твёрдость по Шору A и температурный диапазон берут из паспорта изделия. На трубки ИТЕК оформлены регистрационное удостоверение Росздравнадзора № РЗН 2024/22268, санитарно-эпидемиологическое заключение и включение в реестр Минпромторга.
Чек-лист подбора и типовые ошибки
Порядок подбора за пять шагов
Подбор начинают со среды: концентрация масла, кислоты или пара решает, подходит ли силикон. Затем фиксируют рабочий и пиковый нагрев, давление и вакуум, по расходу считают внутренний диаметр. Разбор ошибок в заявке и монтаже собран в материале как выбрать силиконовую трубку.
- Среда: масло, топливо, кислоты и пар проверяют до выбора материала.
- Нагрев: рабочий и пиковый, плюс режим автоклавирования или CIP-мойки.
- Давление и вакуум: берут с запасом на пульсацию линии.
- Геометрия: внутренний диаметр по расходу, стенка под давление.
- Посадка: образец или чертёж штуцера с допусками.
Стенку берут под давление и вакуум, твёрдость по Шору A под посадку на штуцер. В заявке указывают способ мойки и стерилизации, срок службы и объём партии. Допуски на диаметр и длину вносят в спецификацию заранее.
Ошибки, которые видны уже при монтаже
Часть ошибок видна при монтаже: трубку ставят на масляную линию, где материал набухает, или берут тонкую стенку под давление. Трубку натягивают без компенсации теплового удлинения, при нагреве её срывает со штуцера. Заказ по «примерному» диаметру без образца штуцера даёт течи и срыв.
Вопросы и ответы
Чем силиконовая трубка отличается от ПВХ на линии компрессора?
Главное различие в температурном диапазоне и эластичности. Силикон платиновой вулканизации сохраняет гибкость примерно от -50 до +200 °C, ПВХ теряет эластичность уже при -10…-15 °C и ограничен +60…+70 °C. ПВХ жёстче и дешевле, поэтому оправдан на коротких пневмолиниях с постоянной температурой, а силикон берут там, где есть нагрев, частые изгибы или стерилизация. При этом силикон заметно пропускает газы, и для вакуумных участков это ограничение.
Какое давление выдерживает силиконовая трубка без армирования?
Значение определяется внутренним диаметром, толщиной стенки и температурой. Для типовых трубок с внутренним диаметром 4–8 мм и стенкой 1,5–2 мм рабочее давление обычно лежит в пределах 3–8 бар, тонкостенные и крупные диаметры держат меньше. С ростом температуры прочность падает, поэтому при +120…+150 °C допустимое давление снижают. Точные цифры, включая разрывное давление и коэффициент запаса, указывают в паспорте изделия.
Какую твёрдость по Шору A выбирать для линии нагнетания?
Для нагнетательных участков чаще берут 60–70 Sh A: такая трубка держит форму под давлением и не схлопывается на изгибе. Если нужна максимальная гибкость при монтаже в тесном корпусе, подойдёт 50–55 Sh A, но давление придётся ограничить. Для уплотнительных элементов и коротких вставок применяют 70–80 Sh A.
Можно ли стерилизовать силиконовую трубку в автоклаве при 134 °C?
Да, силикон платиновой вулканизации выдерживает паровую стерилизацию при 134 °C (около 2 бар) и допускает многократные циклы. Ресурс зависит от числа циклов и толщины стенки, поэтому паспорт изделия важнее общих рекомендаций. Для компрессорных линий, не связанных с медицинским или пищевым контуром, стерилизация обычно не требуется, а подтверждающие документы запрашивают под конкретное применение.
Почему силикон не ставят на масляную линию компрессора?
Силикон набухает и теряет прочность в неполярных средах: минеральных маслах, топливе, ряде растворителей. Для таких участков подбирают NBR, FKM или PTFE, которые устойчивы к конкретной среде. Силиконовую смазку и силиконовую трубку путать не стоит: совместимость определяется составом рабочей среды, а не названием материала.
