Силиконовый шнур: виды сечений и применение

Какие сечения бывают у силиконового шнура

Круглый шнур: диаметр и допуск

Круглый силиконовый шнур формуют экструзией без внутреннего канала, он работает как монолитный уплотнитель. Диаметр обычно от 2 до 40 мм, шаг размеров и допуск задаёт производитель. В радиальном уплотнении валов, крышек и люков шнур сжимается по диаметру и заполняет зазор. Степень сжатия подбирают, чтобы избежать выдавливания в зазор и остаточной деформации.

Квадрат и прямоугольник: ширина, высота, радиусы кромок

Квадратное сечение со стороной от 3×3 до 20×20 мм плотнее садится в прямоугольный паз: контакт идёт по трём сторонам канавки. Прямоугольный шнур, или полоса, перекрывает плоские притворы и протяжённые стыки, ширина и толщина задаются по согласованию. Радиусы кромок влияют на прилегание и ориентацию полосы при монтаже. Для мелких узлов, электроники и лабораторной оснастки берут круглый шнур от 1 до 3 мм.

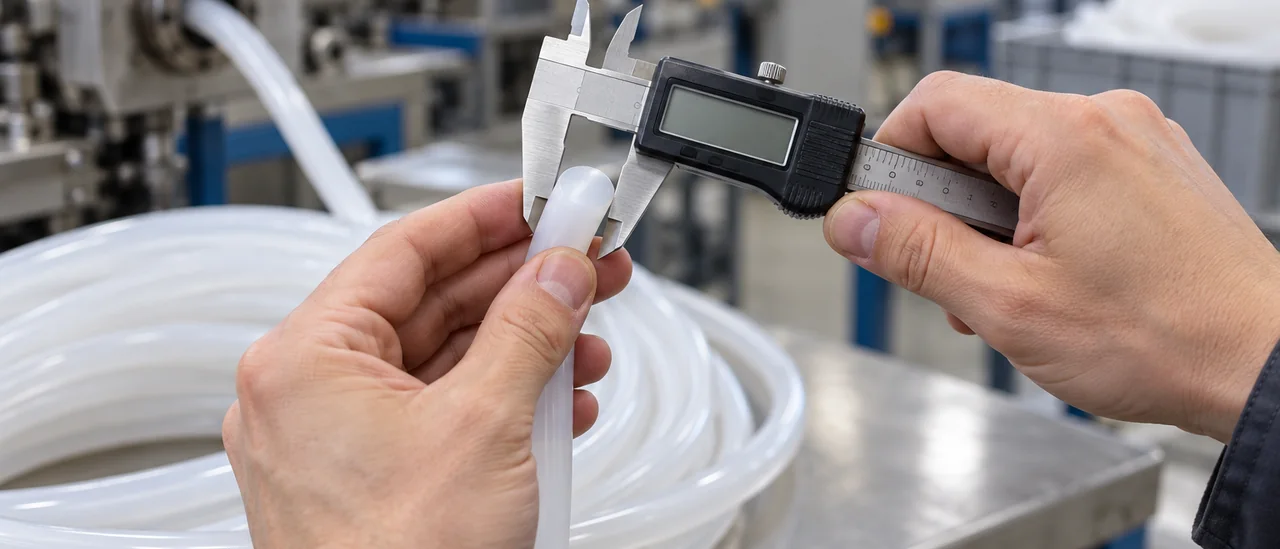

Допуски по сечению смотрят в паспорте изделия: на круглом указывают диаметр и предел отклонения, на квадратном и прямоугольном отдельно ширину и высоту. Поставка идёт в бухтах, длина отрезка зависит от диаметра и партии материала. Как стандартные позиции каталога силиконовые шнуры выпускают круглого, квадратного и прямоугольного сечения, нестандартный профиль делают по чертежу заказчика с изготовлением оснастки.

Материал и рабочие параметры: твёрдость, температура, среда

Твёрдость по Шору A и степень сжатия

Силиконовый шнур ИТЕК выпускают из силикона платиновой вулканизации без ДХБ, поэтому он подходит для контакта с пищевыми средами и медицинскими изделиями при наличии подтверждающих документов. Типовая твёрдость лежит в диапазоне 40–70 Шор A: мягкие марки (40–50) лучше обжимаются и герметизируют неровные поверхности, более твёрдые (60–70) устойчивее к выдавливанию в пазах и нагрузкам на сдвиг. Степень сжатия зависит от твёрдости и геометрии: чем мягче шнур, тем меньше усилия нужно для герметизации, но тем выше остаточная деформация при длительной нагрузке. Для узла подбирают так, чтобы сжатие по сечению составляло ориентировочно 15–30 %, а точное значение берут из паспорта изделия.

Стерилизация, мойка и ресурс

По температуре силикон платиновой вулканизации обычно работает от минус 60 до плюс 200 °C, кратковременно выдерживая более высокие значения; конкретный предел указывается в паспорте. Паровая стерилизация при 121–134 °C и сухожаровая обработка переносятся без потери эластичности, а CIP-мойка щелочными и слабокислыми растворами не разрушает материал при соблюдении режимов. Вода, спирты, щёлочи и слабые кислоты относятся к средам, к которым силикон устойчив.

Кислород, озон и УФ старят материал медленнее, чем большинство эластомеров, но ресурс лимитируется температурой и числом циклов мойки. Ограничения возникают при контакте с маслами, топливом и растворителями: силикон набухает и теряет прочность, поэтому для таких сред лучше подходят другие эластомеры. При высоком давлении и истирании шнур силиконовый уступает армированным и более твёрдым решениям. Перед запуском сверяйте по паспорту твёрдость, температурный диапазон, режимы стерилизации и допустимые среды.

Где применяют шнуры разных сечений

Уплотнения и герметизация

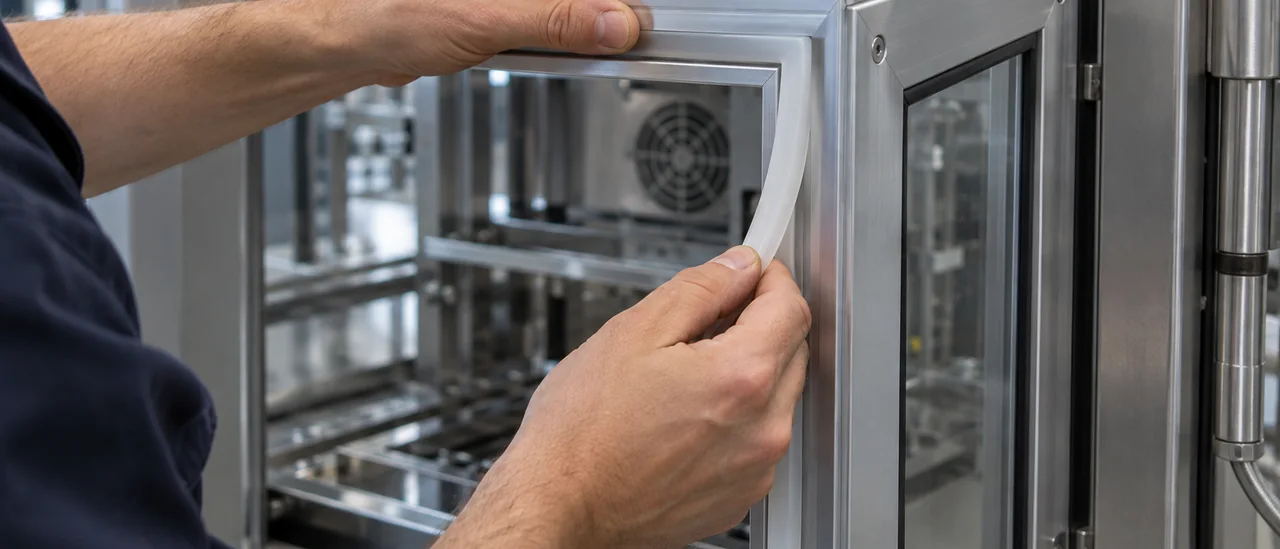

Круглый шнур ставят в канавку дверцы, люка или разъёмного корпуса, где нужен постоянный прижим по периметру. Сжатие держат в пределах 20–30% высоты сечения, иначе уплотнение теряет эластичность. Для плоских притворов, протяжённых стыков и крышек приборов плотное прилегание даёт прямоугольное сечение: прямоугольные силиконовые шнуры укладывают в паз или на плоскость.

Неуплотнительные задачи: буфер, изоляция, заполнение паза

Где герметичность не нужна, шнур работает как буфер, виброопора или дистанционирующая прокладка. Круглое сечение удобно для мягких упоров и ограничителей хода, квадратное и прямоугольное, для заполнения пазов и монтажных зазоров без пустот по углам. В электронике шнур служит изолятором и разделителем, если материал выбран без токопроводящих добавок.

• Пищевое оборудование: уплотнение крышек и дверц камер, заполнение пазов на мойках и столах.
• Лабораторные приборы и медицинская техника: герметизация смотровых стёкол, буферы подвижных узлов.
• Электроника: изоляция, дистанционирование плат, защита кромок от вибрации.
• Оконные и строительные системы: заполнение монтажных пазов, виброразвязка рам и створок.

Сечение подбирают по геометрии канавки и паза. Ресурс зависит от температуры, мойки и сжатия, параметры берут из паспорта изделия. Если прижим или ход узла заданы жёстко, шнур считают по фактической деформации, а не по номинальному диаметру.

Как подобрать шнур под задачу: чек-лист параметров

Порядок подбора за пять шагов

Подбор начинают со среды и рабочей температуры, затем оценивают давление и степень сжатия, после переходят к геометрии паза. Твёрдость по Шору A и способ мойки уточняют далее. Точные значения берут из паспорта изделия.

• Среда и температура: убедиться, что силикон совместим, иначе подобрать другой материал.
• Сжатие: типовой диапазон 15–30% от сечения, точное значение даёт производитель.
• Геометрия паза: ширина и глубина под шнур, зазор под тепловое расширение.
• Твёрдость: от 40 до 70 Шор A, мягче для герметичности, жёстче для фиксации.

Для мойки и стерилизации уточняют, выдерживает ли материал автоклав при 134 °C или только CIP-обработку. Подтверждающие документы проверяют заранее: регистрационное удостоверение, соответствие Единым санитарным требованиям, реестр Минпромторга. Шнур силиконовый заказывают с допуском по диаметру, а не по номинальному значению.

Типовые ошибки монтажа и заказа

Частые ошибки: укладка шнура в паз неподходящего размера и избыточное сжатие, ускоряющее старение материала. Игнорирование теплового расширения ведёт к выдавливанию шнура из паза при нагреве. Заказ по номинальному диаметру без учёта допуска даёт негерметичное соединение и повторный монтаж.

Ограничения силикона и когда нужен другой материал

Среды, с которыми силикон не дружит

Силикон платиновой вулканизации устойчив к воде, пару, слабым кислотам и щелочам, но набухает в неполярных средах: минеральных маслах, топливе, скипидаре. Концентрированные растворители (ацетон, толуол, хлорированные углеводороды) за несколько суток увеличивают объём шнура на десятки процентов и снижают твёрдость. Абразивные пульпы истирают поверхность, а при давлении выше 10–16 бар шнур выдавливается из канавки уплотнения. Для таких условий подбирают другую эластомерную основу.

Армированные шнуры и трубки с текстильной или металлической оплёткой держат большее давление, но ИТЕК их не выпускает: это отдельный класс изделий на рынке. Пористая и вспененная структура даёт мягкость и компенсацию неровностей, однако такие шнуры не работают в контакте с пищевыми и медицинскими средами и не держат давление. Точные цифры по набуханию и стойкости берут из паспорта конкретного материала: даже внутри одной группы эластомеров рецептуры различаются.

Нестандартное сечение и подтверждающие документы

Когда ни одно стандартное сечение не садится в канавку или паз, шнур изготавливают по чертежу: оснастку подбирают под прямоугольное, трапециевидное или составное сечение и отдельно оговаривают допуски. Для силиконовых шнуров ИТЕК делает оснастку под нестандарт по размерам и техническим требованиям заказчика. Перед закупкой партии проверяют документы на продукцию, включая регистрационное удостоверение и заключение о соответствии санитарным требованиям. Такой комплект исключает подмену материала и упрощает входной контроль на предприятии.
