Трубка для кислородного концентратора: длина, диаметр, материал
Длина, диаметр и материал: базовые параметры трубки концентратора
Три параметра, которые определяют работу контура
Трубка для кислородного концентратора подбирается по трём величинам: внутреннему диаметру, длине магистрали, материалу. Магистральный шланг обычно имеет внутренний диаметр 4–6 мм при наружном 6–8 мм и стенке 1–1,5 мм. Готовые магистрали выпускают длиной 2,1; 4,2 и 7,5 м.
Материал задаёт ресурс, гибкость и допустимые способы обработки. Медицинский силикон платиновой вулканизации твёрдостью 50–70 Шор A переносит автоклавирование и дезинфекцию, оставаясь эластичным на холоде. В бюджетных исполнениях применяют ПВХ или ТПУ: они дешевле, но жёстче и хуже переносят частую санитарную обработку.
- Диаметр внутри: 4–6 мм, сверяйте со штуцером концентратора и канюлей.
- Наружный диаметр и стенка: 6–8 мм и 1–1,5 мм.
- Твёрдость силикона по Шор A: типовой диапазон 50–70.
- Длина магистрали: готовые варианты 2,1; 4,2 и 7,5 м.
Низкое давление на выходе и что из этого следует
Расход концентратора 1–10 л/мин создаёт на выходе избыточное давление в десятых долях бара. Просвет выбирают по комфорту потока и сопротивлению дыханию, а не по прочности на разрыв: сужение или удлинение магистрали ощущается сразу. Разрыва при таких нагрузках не происходит, но падает давление у канюли, поэтому лишние метры трубки на запас не добавляют.

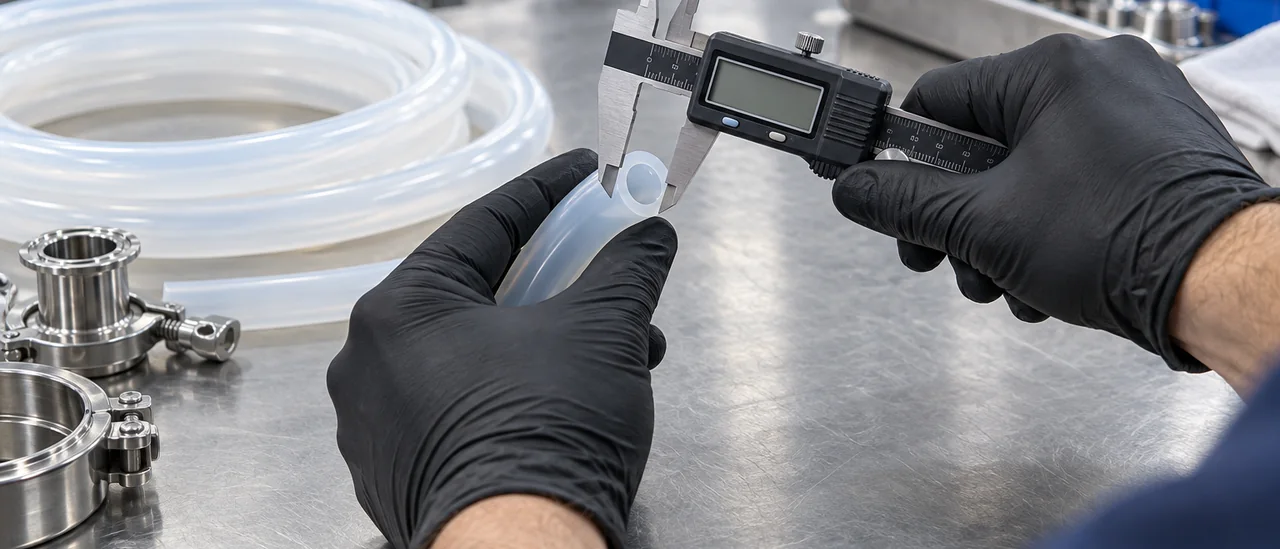

Внутренний диаметр и толщина стенки: как просвет влияет на поток
Потери давления и выбор просвета
Чем уже канал и длиннее путь, тем выше сопротивление потоку. При 5–6 л/мин внутренний диаметр 3 мм и меньше на дистанции в несколько метров даёт заметную просадку давления и ослабленный поток на выходе. В ламинарном режиме потери растут примерно обратно пропорционально четвёртой степени диаметра, поэтому шаг с 4 на 3 мм ощутим. Точные значения считают по расходу, длине и вязкости газа, а сверяют с паспортом изделия.
Трубка для кислородного концентратора подбирается по посадке с натягом: на выходных портах встречаются штуцеры под 6, 8 и 10 мм. Внутренний диаметр берут на 0,2–0,5 мм меньше наружного диаметра штуцера, тогда соединение держит без хомута. Свободная посадка даёт утечку, излишне тугая затрудняет монтаж и деформирует фитинг.
| Штуцер, мм | Внутренний диаметр трубки, мм | Комментарий |
|---|---|---|
| 6 | 5,5–5,8 | компактные порты, короткий контур |
| 8 | 7,5–7,8 | типовой вариант для 5–6 л/мин |
| 10 | 9,5–9,8 | длинные линии, минимум потерь |
Стенка, перегибы и посадка на штуцер
Толщина стенки задаёт жёсткость: тонкая легче перегибается и сплющивается на поворотах, толстая хуже садится на штуцер и утяжеляет контур. Для просвета 6–8 мм рабочая стенка обычно 1,5–2 мм, а на радиусы меньше 5–6 диаметров ставят пружину или уголок. В паспорте проверяют допуски по внутреннему и наружному диаметру и эллиптичность: овальность свыше 5–10% ухудшает посадку и снижает пропускную способность.
Материал: силикон платиновой вулканизации, ПВХ или ТПУ
Для трубки кислородного концентратора материал определяет гибкость и ресурс. Твёрдость силикона платиновой вулканизации 50–70 Шор A, пластифицированного ПВХ 60–80, ТПУ 70–90. Чем выше значение, тем жёстче трубка и хуже ложится на малом радиусе без заломов. Прозрачность позволяет контролировать конденсат и загрязнения в просвете, отсутствие пластификаторов исключает их миграцию в поток.
Температура, стерилизация и мойка
Силикон платиновой вулканизации рабочий от –50 до +200 °C, допускает автоклавирование при 121–134 °C, сухой жар, плазму, этиленоксид и дезрастворы. ПВХ теряет эластичность при –10 °C, не рассчитан на паровой автоклав, его пластификаторы мигрируют при нагреве. Пероксидный силикон близок по температуре, но уступает по запаху и летучим. Медицинские силиконовые трубки платиновой вулканизации без ДХБ выпускают с внутренним диаметром от 1 до 25 мм и наружным от 2 до 40 мм, включая размеры по чертежу заказчика.
Когда силикон уступает другим материалам
Силикон плохо переносит масла, топливо и агрессивные углеводороды: набухает и теряет прочность, поэтому в таких средах его меняют на ТПУ или фторполимеры. При истирании и высоком давлении выше типового для гибкого контура он изнашивается быстрее армированных конструкций. Для сменных бюджетных контуров чаще берут ПВХ, для морозостойких и износостойких участков ТПУ. Точные значения по конкретной марке берутся из паспорта изделия.
| Материал | Твёрдость, Шор A | Рабочий диапазон температур | Стерилизация и дезинфекция | Когда выбирают |
|---|---|---|---|---|
| Силикон платиновой вулканизации | 50–70 | от –50 до +200 °C | автоклав 121–134 °C, сухой жар, плазма, ЭО, дезрастворы | медицинские контуры, повторная обработка |
| Силикон пероксидной вулканизации | 50–70 | от –50 до +200 °C | автоклав, ЭО; ограничения по запаху и летучим | технические задачи |
| ПВХ пластифицированный | 60–80 | от –10 до +60 °C | автоклав не применяют; ЭО и плазма ограниченно | бюджетные и сменные контуры |
| ТПУ | 70–90 | от –40 до +80 °C | ЭО, плазма, радиация | износостойкость и морозостойкость |
| ТЭП, полиолефиновый эластомер | мягкие марки | ограниченный верхний предел | без автоклава | однократное применение |
Примечание: значения типовые, точные берутся из паспорта изделия.

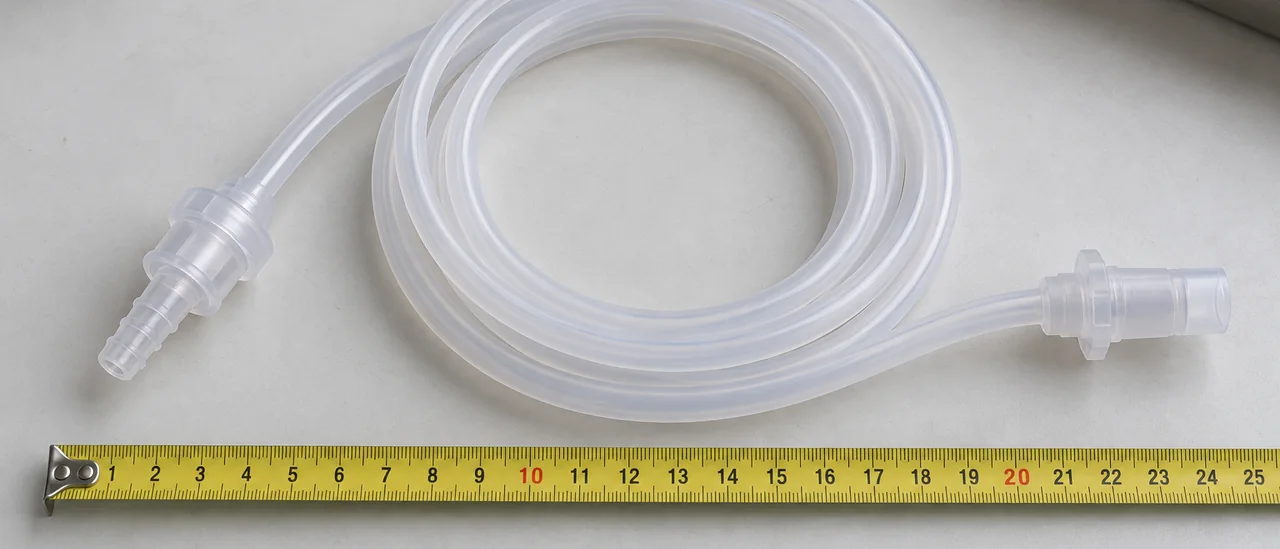

Длина магистрали: сколько метров нужно и как не ошибиться
Расчёт длины с запасом
Длину магистрали считают по трассе с запасом на петли, провис и перемещение. Запас 15-20 % к измеренному расстоянию покрывает укладку по стене и смену положения пользователя. Типовые отрезки трубки для кислородного концентратора 2,1; 4,2 и 7,5 м закрывают большинство бытовых схем, а пересчёт длины и просвета под конкретный расход ведут по методике расчёта размеров силиконовой трубки.
Соединение отрезков и фитинги
Лишние метры увеличивают внутренний объём контура: при просвете 5 мм каждый метр добавляет около 20 см³. Для компрессорных схем это заметно по инерции потока, поэтому запас свыше 25 % редко оправдан. Растущие вес и парусность шланга тянут штуцер аппарата вбок, особенно при 7,5 м и внутреннем диаметре от 6 мм, поэтому нагрузку снимают клипсой в 20-30 см от порта.
Отрезки соединяют переходниками «штуцер-штуцер» с внутренним проходом не меньше просвета трубки. Стыки фиксируют хомутом и не оставляют на весу: перетирание о кромку мебели и перегиб радиусом меньше трёх наружных диаметров дают локальное сужение потока. Партии маркируют датой установки, чтобы менять магистраль по регламенту.
| Длина | Типовая задача |
|---|---|
| 2,1 м | Прикроватное размещение, минимальный объём контура |
| 4,2 м | Перемещение в пределах палаты или комнаты |
| 7,5 м | Переход в соседнее помещение, нужна разгрузка штуцера |
Чек-лист подбора и типовые ошибки
Подбор трубки для кислородного концентратора начинается с параметров процесса: расхода, рабочего давления и режима стерилизации. Затем измеряют штуцер, выбирают просвет и материал. Длину считают последней: она зависит от трассировки и потерь давления.
Порядок подбора: последовательность шагов
- Расход газа и рабочее давление на выходе, включая пиковые значения.
- Диаметр штуцера и посадочного места, посадка без натяга.
- Режим стерилизации: автоклав, пар, химическая дезинфекция или мойка.
- Условия помещения: температура, УФ, контакт с маслами и жирами.
- Расчётная длина магистрали с запасом на повороты и изгибы.
- Твёрдость по Шору A и допуски: сверить с паспортом изделия.
Ошибки, которые видны уже при монтаже
Часть ошибок проявляется сразу после установки. Подбор только по наружному диаметру приводит к тому, что трубка не держится на штуцере или пережимает поток. Монтаж с натягом по длине создаёт осевое напряжение, и соединение уходит с посадочного места при нагреве или вибрации. Проверяют и толщину стенки: она определяет, сомкнётся ли просвет под изгибом.
Отдельная группа ошибок связана с материалом. ПВХ, рассчитанный на комнатную эксплуатацию, не выдерживает автоклавирования, а замена медицинского силикона техническим без подтверждающих документов снимает основания для контакта с дыхательной смесью. Покупая трубку без сведений о партии и твёрдости, предприятие теряет возможность проследить характеристики. Поэтому вместе с паспортом на партию у поставщика запрашивают подтверждающие документы на продукцию.
Вопросы и ответы
Какой внутренний диаметр трубки нужен для потока 5-6 л/мин при длине магистрали 7 метров?
Для таких параметров обычно ориентируются на внутренний диаметр 5-6 мм: он даёт приемлемое падение давления. Точный расчёт зависит от давления на выходе концентратора, свойств газа и количества изгибов. При диаметре 4 мм потери будут выше, а при 8 мм трубка может оказаться избыточно жёсткой. Конкретное значение лучше сверить с паспортом концентратора и результатами теста на поток.
Какую твёрдость по Шору A выбрать для трубки кислородного концентратора и что будет при слишком жёстком или мягком материале?
Для гибких магистралей чаще применяют силикон с твёрдостью 50-60 Shore A. Слишком жёсткая трубка (70 Shore A и выше) хуже гнётся, пережимается и передаёт вибрацию на соединения. Слишком мягкая (ниже 40 Shore A) может сплющиваться под собственным весом и образовывать заломы. Точный диапазон указывают в паспорте изделия, так как он зависит от рецептуры.
Выдерживает ли силиконовая трубка автоклавирование при 134 °C и обработку рабочими концентрациями дезрастворов?
Силикон платиновой вулканизации обычно выдерживает автоклавирование при 134 °C, но число циклов ограничено и зависит от марки. Дезрастворы на основе перекиси водорода, спиртов и четвертичных аммониевых соединений, как правило, совместимы, однако концентрированные щёлочи и кислоты могут ускорять старение. Перед выбором режима стоит запросить у поставщика протоколы совместимости и данные по остаточной деформации после циклов.
Подойдёт ли пищевая силиконовая трубка вместо медицинской и какие документы запрашивать на партию?
Пищевая трубка может иметь близкие физико-механические свойства, но её аттестация не подтверждает биологическую совместимость для контакта с дыхательной смесью. Для концентратора важны регистрационное удостоверение Росздравнадзора (если изделие медицинское) и заключение о соответствии санитарным требованиям. На партию запрашивают паспорт с указанием марки сырья, твёрдости, размеров и даты изготовления. Также полезно уточнить, включена ли продукция в реестр Минпромторга, если закупка идёт по госзаказу.
