Кислородный концентратор: как устроен и какие трубки использует
Как устроен кислородный концентратор и где в нём работают трубки
Кислородный концентратор разделяет атмосферный воздух на поток, обогащённый кислородом, и сбросной азот. Основной метод: короткоцикловая адсорбция, при которой воздух под давлением попеременно проходит через две колонны с цеолитом, где азот связывается, а кислород подаётся потребителю. Рабочую цепочку образуют компрессор, колонны с цеолитом, клапаны переключения, ресивер, фильтры, расходомер, увлажнитель и канюля. Каждый узел соединён с соседним гибкой линией, и от неё зависят стабильность давления и чистота потока.

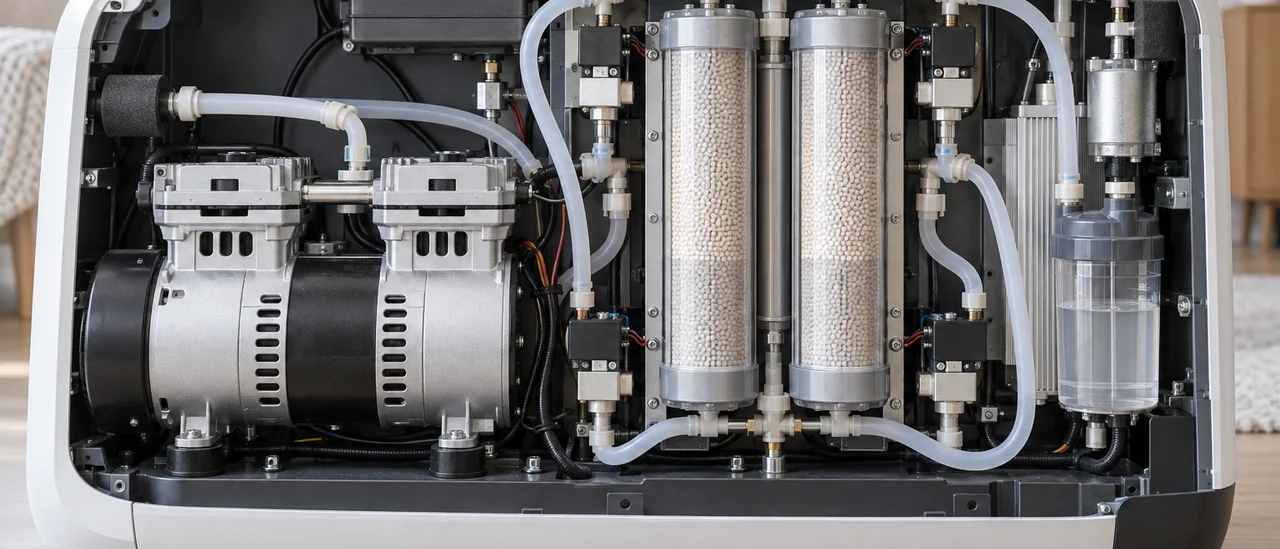

Гибкие трубки стоят на выходе компрессора, между колоннами и ресивером, на линии клапанов переключения, перед расходомером, увлажнителем и канюлей. Внутренний диаметр задаёт расход и перепад давления, твёрдость по Шору A определяет плотность посадки на штуцер, толщина стенки отвечает за стойкость к циклической нагрузке. Негерметичность в любой точке снижает концентрацию кислорода и повышает нагрузку на компрессор. Точные размеры и режимы работы берут из паспорта изделия и технических требований аппарата.
Условия внутри контура: давление, температура, поток и циклы
Пневматическая часть кислородного концентратора работает при избыточном давлении от 1 до 3 бар, в отдельных моделях выше. Расход по контуру составляет от 1 до 10 л/мин, концентрация кислорода на выходе держится в пределах 90 до 95%. Температура внутри корпуса близка к комнатной (от 10 до 40 °C), локальный нагрев дают компрессор и клапаны, а сами клапаны переключаются каждые несколько секунд.
Эти условия задают требования к трубке. Запас по рабочему давлению берут не менее двукратного относительно 3 бар, материал должен сохранять эластичность в диапазоне от 10 до 40 °C. Из-за постоянного переключения клапанов трубка испытывает циклическую нагрузку, поэтому её проверяют на усталостные трещины, вибрацию и влажный воздух.
| Параметр | Типовое значение |
|---|---|
| Давление в пневматике | от 1 до 3 бар |
| Температура | от 10 до 40 °C |
| Поток | от 1 до 10 л/мин |
Внутренние пневматические линии: диаметры, твёрдость и фитинги

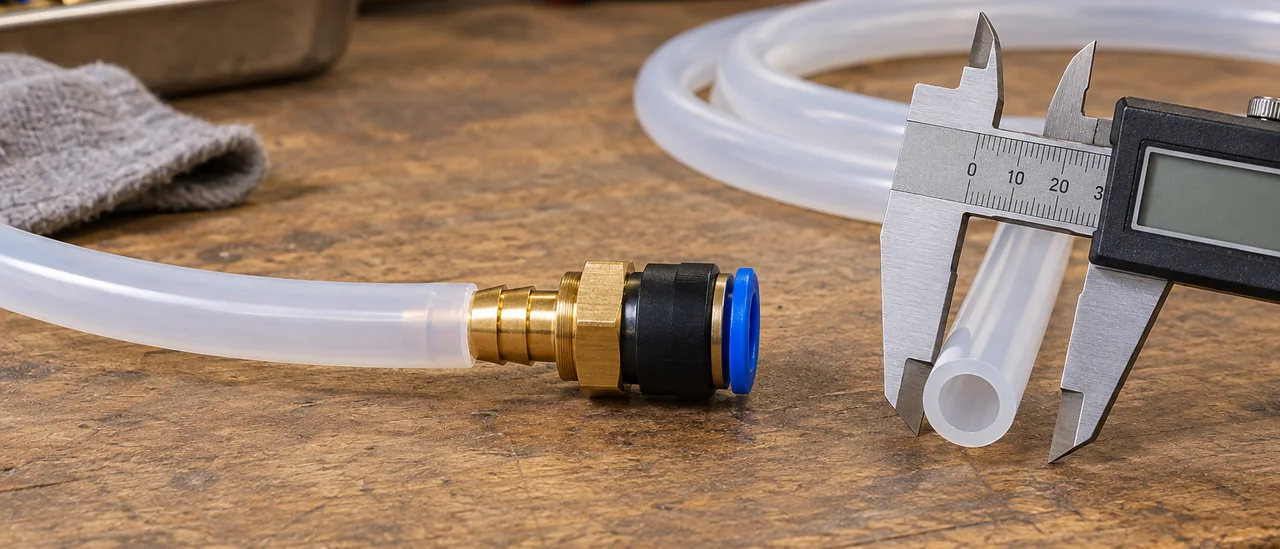

Внутренние пневматические линии кислородного концентратора обычно выполняют из силиконовых трубок с внутренним диаметром 4–8 мм и толщиной стенки 1–1,5 мм. Твёрдость 50–70 Shore A обеспечивает герметичную посадку на штуцеры и устойчивость к вакууму. Стенка тоньше 1 мм сильнее коллапсирует на изгибах, толще 1,5 мм увеличивает жёсткость и нагрузку на соединения. Точные значения берутся из паспорта изделия.
- Внутренний и наружный диаметр с допусками на стенку
- Твёрдость по Шору A и предел прочности при растяжении
- Остаточная деформация сжатия после выдержки под нагрузкой
- Минимальный радиус изгиба без пережима потока
- Допустимые методы стерилизации и чистота поверхности
Посадка на push-in фитинги требует запаса по радиусу изгиба, обычно не менее трёх наружных диаметров. Стойкость к циклическому сжатию и остаточная деформация определяют ресурс клапанов и герметичность повторных соединений. Внутренняя поверхность должна быть чистой, без талька и масляных следов. Для кислородного концентратора важна стабильность геометрии после автоклавирования или CIP-мойки.
Трубка от концентратора к пациенту: влага, длина и гигиена
Линия от кислородного концентратора к пациенту начинается после ресивера и увлажнителя: длина 3–10 м, внутренний диаметр 5–8 мм. При заниженном сечении растёт сопротивление, падает поток и трубка легче перегибается на изгибах. Конденсат скапливается в нижних точках трассы и способен перекрыть просвет. Для подачи после увлажнителя берут медицинские силиконовые трубки с подтверждающими документами.
Гигиена зависит от типа контура: одноразовые меняют по регламенту, многоразовые дезинфицируют и автоклавируют при 121–134 °C. Материал обязан выдерживать стерилизацию без потери эластичности. Канюля требует мягкого нетоксичного материала с низкой твёрдостью по Шору A.
| Параметр | Типовое значение |
|---|---|
| Длина линии | 3–10 м |
| Внутренний диаметр | 5–8 мм |
| Автоклавирование | 121–134 °C |
Материалы трубок: когда силикон, а когда ПВХ, ТПУ или ПТФЭ
Материал трубки в контуре кислородного концентратора выбирают по трём параметрам: твёрдость Shore A, диапазон температур и совместимость со средой. Внутреннюю пневматику обычно собирают из ПВХ или ТПУ: они дешевле, держат форму на штуцерах и легко гнутся при 70–90 Shore A. Линию пациента чаще ведут силиконом из-за гибкости и стойкости к автоклаву при 121–134 °C.
Силикон платиновой вулканизации без ДХБ даёт 30–70 Shore A, диапазон от минус 50 до плюс 200 °C и не мигрирует пластификаторами в газовый поток, что критично для кислородной линии. Ограничения: набухает в маслах и топливе, не держит высокое давление и истирается в подвижных узлах. Для озоновых и аналитических участков берут ПТФЭ или ТПЭ. Точные цифры всегда в паспорте изделия.
| Материал | Твёрдость, Shore A | Температура | Где в контуре | Ограничения |
|---|---|---|---|---|
| Силикон платиновой вулканизации | 30–70 | −50…+200 °C | линия пациента, пневматика | масла, топливо, давление |
| Силикон пероксидной вулканизации | 40–70 | −40…+200 °C | непищевые линии | запах, миграция |
| ПВХ пластифицированный | 60–90 | −10…+60 °C | внутренняя пневматика | пластификаторы, старение |
| ТПУ | 70–95 | −40…+120 °C | пневматика, подвижные узлы | истирание, гидролиз |
| ПТФЭ | 55–70 | −200…+260 °C | озоновый контур, аналитика | жёсткость, цена |
| ТПЭ | 70–90 | −40…+130 °C | пневматика, аналитика | давление, УФ |
Концентраторы вне медицины: аквакультура, озонирование, сварка
В аквакультуре кислородный концентратор подаёт газ в воду через распылители, и трубка работает с влажным воздухом и брызгами. Здесь силикон платиновой вулканизации держит регулярную мойку и дезинфекцию, но при постоянном контакте с водой и УФ стоит проверить стойкость по паспорту изделия. В линиях озонирования кислород превращают в озон, и силикон быстро разрушается: там применяют ПТФЭ или другой фторполимер. Сам концентратор в таких схемах обычно ставят до генератора озона.
В промышленных контурах сварки и газоаналитики встречаются следы масел, топлива и растворителей. Силикон набухает в углеводородах и теряет прочность, поэтому для таких сред подбирают ТПУ, ПТФЭ или фторкаучук. Для малых потоков газоанализаторов важны стабильный внутренний диаметр и гладкая стенка, чтобы не искажать пробу. Здесь подойдёт силикон без пластификаторов, если в паспорте изделия подтверждена совместимость с конкретной средой.
Как подобрать трубку: чек-лист параметров и типовые ошибки
Подбор начинают со среды и давления, затем переходят к геометрии. Для кислородного концентратора давление обычно не выше 1–2 бар, но запас по температуре и давлению нужен. Внутренний диаметр берут по расходу, наружный подбирают по фитингу и радиусу изгиба.
Твёрдость по Шору A задаёт жёсткость стенки: мягкие марки 50–60 A садятся на штуцер, жёсткие 70–80 A меньше пережимаются. Внутренний и наружный диаметр сопоставляют со стандартными размерами по каталогу силиконовые трубки и шланги по типоразмерам. В паспорте проверяют материал, твёрдость, диапазон температур и методы мойки.
- Заниженный внутренний диаметр даёт падение потока и рост сопротивления.
- ПВХ с пластификаторами мигрирует в поток: берут силикон платиновой вулканизации.
- Перегиб на коротком радиусе пережимает линию, радиус берут больше трёх диаметров.
- Масляное загрязнение фитингов опасно для кислорода, узлы обезжиривают перед сборкой.
- Отсутствие запаса по температуре и давлению выявляет автоклавирование.
Документы, партии и срок службы: что проверить в паспорте
Паспорт начинается с геометрии: допуски по внутреннему и наружному диаметру, толщина стенки, овальность. Дальше смотрите твёрдость по Шору A, температурный диапазон, рабочее давление, ресурс по циклам стерилизации и условия хранения. Номер партии и прослеживаемость позволяют вернуться к конкретному замесу и оснастке. Подтверждающие документы на продукцию проверяют до заказа, а не после поставки.
Для кислородного концентратора в комплекте важны регистрационное удостоверение Росздравнадзора и запись в реестре Минпромторга: они подтверждают допуск к медицинскому применению и российское происхождение. Сверьте номер партии на этикетке с паспортом и убедитесь, что указаны срок хранения и условия. Если допуски или ресурс по стерилизации не приведены, параметры остаются неподтверждёнными и риск ошибки при замене трубки растёт.
