Прокладочные материалы: сравнение по средам и температурам
Какой прокладочный материал подойдёт: среда и температура сужают выбор
Четыре вопроса, которые сужают выбор до одного-двух материалов
Прокладочный материал подбирают по перечню сред и рабочей температуре. Сначала выписывают все среды, контактирующие с уплотнением, включая моющие растворы и пар при CIP-мойке. Затем фиксируют температуру и давление, причём пиковые, а не номинальные. После уточняют требования к контакту с пищей, питьевой водой или медицинскими растворами и режим стерилизации.

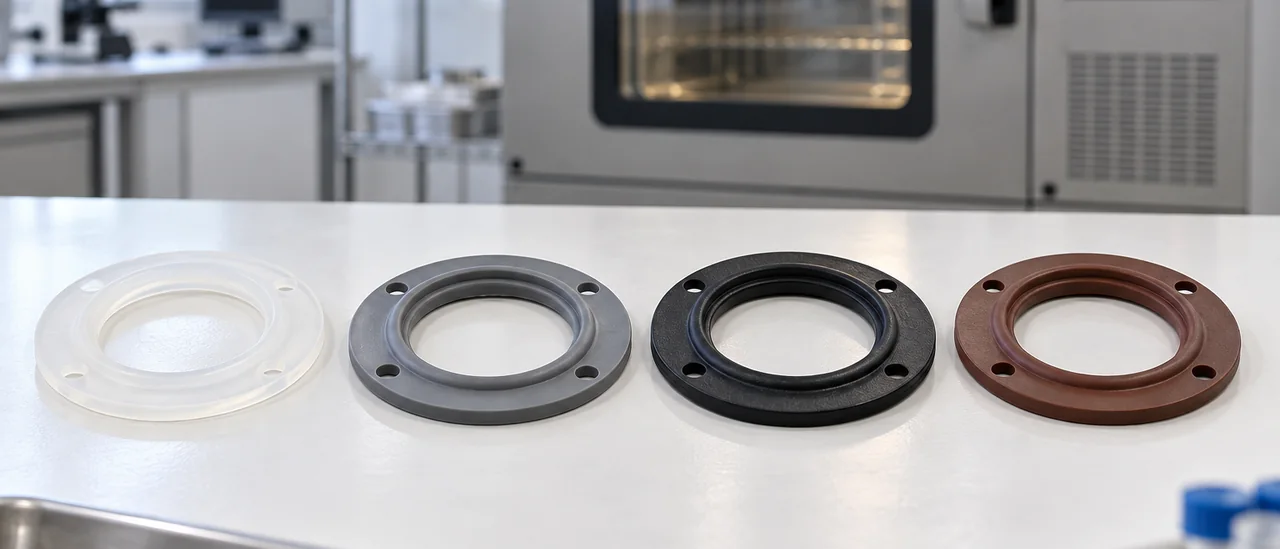

Универсального материала нет: каждая группа эластомеров держит свой набор сред. Силикон (VMQ) работает в нейтральных средах, воде, при пищевом и медицинском контакте, выдерживает до 200 °C. EPDM выбирают для горячей воды и пара, NBR для минеральных масел и топлив, FKM для агрессивных сред и высоких температур. PTFE стоек почти к любой химии, но уступает по упругому восстановлению и склонен к ползучести под нагрузкой.
Чего силикон не выдерживает
Силикон не выдерживает минеральные масла, топливо и концентрированные кислоты: он набухает и теряет прочность. При давлении выше типового для мягких прокладок его вытесняет из фланца, поэтому в нагруженных узлах нужны другие материалы. Для пищевых и медицинских задач значимы подтверждающие документы, точные цифры берут из паспорта изделия.
| Материал | Среды | Температура |
|---|---|---|
| VMQ | вода, нейтральные среды, пища, медицина | до 200 °C |
| EPDM | горячая вода, пар | до 150 °C |
| NBR | минеральные масла, топлива | до 120 °C |
| FKM | агрессивные среды, растворители | до 200 °C |
| PTFE | почти любые химические среды | до 260 °C |
Температура: рабочий режим, пиковые значения и старение
В документации указывают диапазон температур, но границы имеют разный смысл. Рабочая температура действует весь срок службы, пиковая допустима часами, кратковременная измеряется минутами. Верхняя граница привязана к режиму и ресурсу: при +200 °C силикон держит сотни часов, при +150 °C годы.
Чем пиковая температура отличается от рабочей
Пик возникает при пуске, разогреве, промывке или аварии. Каждый выход за рабочую зону ускоряет старение и накапливает остаточную деформацию сжатия. Ниже паспортного минимума материал охрупчивается, от вибрации появляются трещины. Опаснее всего циклы нагрев-охлаждение: ресурс считают по их числу, а не по часам работы.
Почему прокладка «садится» после первых циклов
После первых нагревов прокладка теряет высоту: снимаются внутренние напряжения и растёт остаточная деформация сжатия. По этому показателю сравнивают материалы: чем ниже значение при рабочей температуре, тем дольше узел герметичен. Мягкий силикон (40–50 Шор A) садится заметнее, чем 60–70 Шор A. Точные цифры по деформации и ресурсу берите из паспорта изделия конкретной марки.
| Материал | Типовой интервал температур | Стойкость к средам | Твёрдость по Шор A | Типичное применение |
|---|---|---|---|---|
| Силикон VMQ | от -60 до +200 °C | + / – / ± / – / + | 40–70 | уплотнения, трубки |
| Фторсиликон FVMQ | от -55 до +200 °C | + / ± / ± / ± / + | 50–70 | топливные узлы |
| EPDM | от -45 до +150 °C | + / – / + / ± / + | 60–80 | вода, пар |
| NBR | от -30 до +100 °C | ± / + / ± / – / ± | 60–85 | масла, гидравлика |
| FKM | от -20 до +200 °C | ± / + / + / – / + | 65–90 | химия, топливо |
| PTFE | от -200 до +260 °C | + / + / + / + / + | 55–70 (Шор D) | химстойкие узлы |
| Паронит, вулканизованное волокно | от -50 до +250 °C | + / + / ± / ± / + | 70–85 | фланцы, паропроводы |
Среды указаны по порядку: вода и пар / масла и топлива / кислоты и щёлочи / спирты и растворители / моющие растворы. Обозначения: «+» хорошо, «±» ограниченно, «-» не применять. Значения типовые и уточняются по паспорту изделия.
Химическая стойкость: группы сред и набухание материала
Химическую стойкость прокладочного материала оценивают по пяти группам сред: вода и пар, минеральные масла и топлива, кислоты и щёлочи, спирты и растворители, моющие растворы CIP и SIP. Важны концентрация, температура и время контакта, а не только название жидкости. Один эластомер ведёт себя по-разному в 3% щёлочи при 20 °C и в 30% при 80 °C.
Что показывают испытания на набухание
Ключевой показатель испытаний на набухание: изменение массы и объёма образца после выдержки в среде при заданной температуре. Рост объёма свыше 10% мешает монтажу: прокладка распирает канавку и теряет герметичность. Падает твёрдость, снижается усилие прижатия, вымываются пластификаторы. Опасна и усадка с ростом твёрдости: появляются зазоры и микротрещины.
- Вода и пар: силикон стоек, но горячий пар ускоряет старение и потерю эластичности.
- Минеральные масла и топлива: силикон набухает, объём растёт на десятки процентов.
- Кислоты и щёлочи: разбавленные холодные среды допустимы, концентрированные горячие разрушают.
- Спирты и растворители: этанол ограниченно, кетоны, ароматика и хлорированные углеводороды не подходят.
- Моющие растворы CIP и SIP: щелочные и кислотные составы при 80–90 °C требуют проверки по паспорту.
Где среда агрессивна к силикону, честнее взять другой эластомер: NBR и HNBR держат минеральные масла и топлива, FKM и FFKM стойки к ароматике, кетонам и горячим кислотам, ЭПДМ работает с паром и водой. Силикон платиновой вулканизации уместен для воды, пара умеренных параметров, спиртов ограниченной концентрации и CIP-мойки, если режимы подтверждены испытаниями. Точные цифры набухания и допустимые концентрации берутся из паспорта изделия.
Порядок подбора и типовые ошибки при заказе прокладок
Чек-лист параметров для заявки
Заявку начинают с перечня сред и их концентраций, включая моющие и дезинфицирующие растворы. Затем фиксируют постоянную и пиковую температуру, рабочее и испытательное давление, режимы CIP и стерилизации. Далее уточняют требования к контакту с продуктом и переходят к выбору материала, твёрдости по Шору A и геометрии сечения.
- Перечень сред с концентрациями, включая моющие и дезинфицирующие растворы по регламенту мойки.
- Постоянная и пиковая температура в °C, а также длительность пиковых режимов.
- Рабочее и испытательное давление в барах, включая гидроудары в линии.
- Режим CIP и стерилизации: температура, химия, число циклов за смену.
- Требования к контакту с продуктом и подтверждающие документы на материал.
- Твёрдость по Шору A, сечение и допуски по чертежу посадочного места.
Ошибки, которые приводят к течи и повторному монтажу
Подбор по одному параметру, например только по температуре, часто даёт течь уже на первом цикле. Цвет и внешний вид не отражают состав смеси. Игнорирование пиковых режимов и CIP ускоряет старение и снижает остаточное усилие сжатия.
Отсутствие запаса по партии и размерам превращает плановую замену в простой оборудования. В паспорте изделия проверяйте диапазон температур, перечень допустимых сред, твёрдость и допуски на сечение. Разбор типовые ошибки при выборе силиконовых изделий помогает не повторять чужие промахи при первом заказе нестандартной детали.
Форма, твёрдость и подтверждающие документы

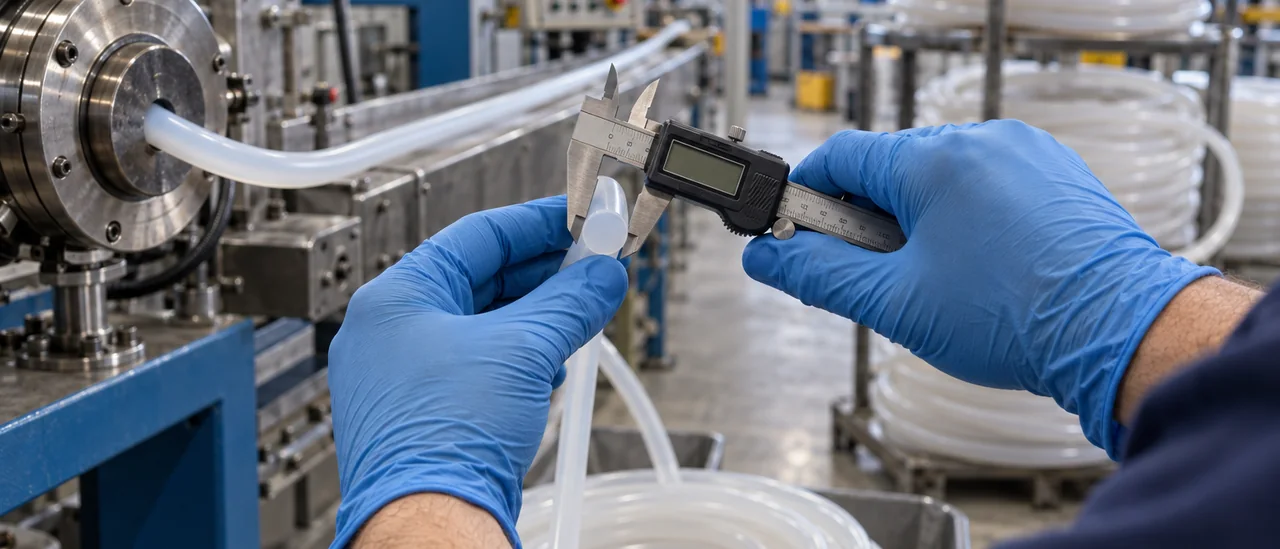

Форма поставки задаёт способ монтажа и допуски. Круглый шнур удобен для пазов с закруглённым дном и нарезки колец, квадратный и прямоугольный держат ориентацию в пазу. Полосы и профили по чертежу берут там, где нужна готовая геометрия сечения. Для прокладочного материала под нарезку и укладку в паз силиконовый шнур и уплотнительная полоса поставляются с заданным сечением, длиной и допуском.
Твёрдость и посадка в паз
Твёрдость по Шору A у силиконовых прокладок обычно 40–70 единиц: мягкие лучше обтюрируют неровности фланца, жёсткие устойчивее к выдавливанию. Степень сжатия в пазу подбирают для герметичности без остаточной деформации, типовые значения 15–30% по высоте сечения. При нагреве силикон расширяется, поэтому длинные кольца и профили закладывают с зазором по длине. Конкретные цифры по твёрдости, сжатию и допускам берут из паспорта изделия.
Документы и партии: что проверить до заказа
Для пищевого и медицинского применения запрашивают подтверждающие документы на продукцию: регистрационное удостоверение Росздравнадзора, санитарно-эпидемиологическое заключение, выписку из реестра Минпромторга. В заявке на нестандарт указывают чертёж с допусками по сечению и длине, твёрдость, рабочую среду, температуру, способ стерилизации или мойки и объём партии. Уточняют срок годности, условия хранения и стабильность цвета между партиями. ИТЕК выпускает шнуры до 40 мм и трубки с внутренним диаметром от 1 до 25 мм, включая оснастку под индивидуальные размеры.
| Форма поставки | Что указать в заявке |
|---|---|
| Шнур круглый, квадратный, прямоугольный | сечение, допуск, твёрдость по Шору A |
| Полоса, профиль | чертёж, длина, допуски по сечению |
| Резаные кольца | внутренний и наружный диаметр, высота |
Вопросы и ответы
Почему силиконовая прокладка набухает в минеральном масле и чем её заменить?
Силикон плохо стоит к неполярным средам: минеральные масла, топлива и растворители вызывают набухание, снижение твёрдости и потерю герметичности. Для масел и топлив обычно подходят NBR, HNBR или FKM (до 200 °C), для воды и пара лучше выбрать EPDM. Если среда сочетает масло и высокую температуру, ориентируйтесь на FKM или HNBR, сверяя стойкость с паспортом конкретного изделия.
Выдержит ли силиконовая прокладка автоклавирование при 134 °C и щелочную CIP-мойку?
Стандартный силикон платиновой вулканизации обычно рассчитан на кратковременный нагрев до 200 °C и выдерживает паровой автоклав при 134 °C, но число циклов ограничено накоплением остаточной деформации. Щелочная CIP-мойка (например, 1-2% NaOH при 80 °C) допустима ограниченно: концентрированные горячие щёлочи ускоряют старение материала. Перед применением проверьте в паспорте стойкость к конкретному моющему раствору, температуре и значение остаточной деформации сжатия.
Какие документы должен предоставить поставщик на прокладки для пищевого и медицинского оборудования?
Для пищевого оборудования поставщик обычно передаёт декларацию о соответствии ТР ТС 005/2011, протоколы испытаний на контакт с пищевыми средами и паспорт партии с указанием материала, твёрдости и даты изготовления. Для медицинского назначения нужны регистрационное удостоверение Росздравнадзора и документ о биосовместимости (например, ISO 10993). Также запрашивайте сертификат анализа партии и подтверждение температурного диапазона.
