Медицинская силиконовая трубка: что подтверждает документация

Какой набор документов подтверждает медицинское назначение трубки

Регистрационное удостоверение и заключение: что именно они покрывают

Медицинское назначение трубки подтверждают три документа: регистрационное удостоверение Росздравнадзора, заключение о соответствии Единым санитарно-эпидемиологическим и гигиеническим требованиям и запись в реестре Минпромторга. Первые два описывают изделие как тип, третий подтверждает российское происхождение. Где производитель выдаёт эти бумаги, видно в разделе с документами на продукцию.

Другой уровень ответственности у паспорта партии: он привязан к поставке и содержит номер партии, дату выпуска, размеры, твёрдость по Шору A и условия хранения. По нему снабжение сверяет фактические параметры с заказом. Отдельные показатели, включая отсутствие ДХБ, закрывает декларация о составе.

Чего в документах не бывает и почему это нормально

Документы не подтверждают ресурс в перистальтическом насосе, совместимость с препаратом и поведение при абразивной среде. Эти параметры зависят от условий эксплуатации и проверяются отдельно. Их отсутствие в удостоверении нормально: оно описывает тип изделия, а не сценарий применения.

Паспорт изделия: какие параметры сверять перед запуском

Геометрия, допуски и номер партии

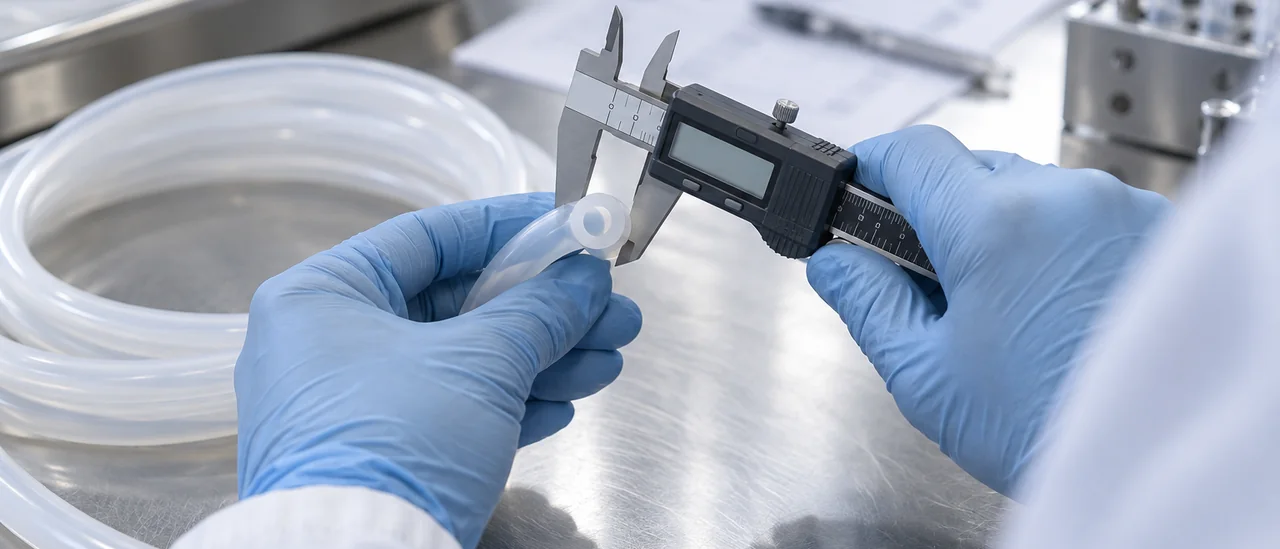

Паспорт начинается с геометрии: внутренний и наружный диаметр, толщина стенки. Расхождение по внутреннему диаметру в 0,2 мм на трубке ID 6 мм меняет площадь сечения примерно на 7%: уходит расход при дозировании, сдвигается давление в перистальтической линии. Допуски обычно лежат в пределах ±0,1–0,2 мм, точные значения берутся из паспорта изделия. Номер партии связывает трубку с сырьём и настройками линии, его сверяют при претензиях.

• Внутренний и наружный диаметр, толщина стенки с допусками
• Твёрдость по Шору A и разброс внутри партии
• Тип материала: платиновая вулканизация, без ДХБ
• Рабочий температурный диапазон и кратковременный максимум
• Номер партии и дата изготовления для прослеживаемости

Материал, твёрдость и температурный диапазон

В паспорте фиксируют тип материала: силикон платиновой вулканизации, без ДХБ. Для медицинской силиконовой трубки важно отсутствие пластификаторов и наполнителей, которые могут мигрировать в контактирующую среду. Рабочий интервал указывают для конкретной марки, типовой лежит в пределах от -50 до +200 °C, а режимы автоклавирования 121 или 134 °C сверяют отдельно.

Твёрдость по Шору A определяет поведение при монтаже на штуцер. Трубка 50 Shore A садится с натягом и герметизирует при невысоком давлении, но сильнее деформируется под нагрузкой. Трубка 70 Shore A лучше держит форму и давление, однако требует большего усилия при надевании и чаще трескается при перегибе. Разброс твёрдости по партии обычно не превышает ±5 единиц.

Стерилизация и мойка: как режимы подтверждаются документами

Автоклавирование, сухой жар и радиация

В подтверждающих документах на трубку силиконовую медицинскую режимы стерилизации указывают конкретными параметрами. Для автоклавирования приводят температуру (обычно 121 °C или 134 °C), время выдержки и допустимое число циклов. Отдельно фиксируют пригодность к сухому жару, гамма-излучению и оксиду этилена, если эти методы заявлены. Если метод не подтверждён, в паспорт его не вносят.

Число выдерживаемых циклов и верхнюю температуру берут из паспорта на конкретный компаунд, а не из общих соображений о силиконе. Разные марки платиновой вулканизации ведут себя при нагреве по-разному, поэтому переносить цифры с одной трубки на другую нельзя. Повторная стерилизация при 134 °C сокращает срок службы изделия быстрее, чем при 121 °C. Точный ресурс указывает производитель материала.

CIP-мойка, кислоты и щёлочи

Для CIP- и SIP-мойки документация должна называть температуру, концентрацию и время контакта с моющими средствами. Щёлочи и кислоты при высокой температуре и длительной экспозиции ускоряют старение силикона, поэтому режим подбирают под конкретную трубку. Проверяют также совместимость с паром и допустимое число моющих циклов. Значения, не подтверждённые паспортом, не стоит переносить в технологическую карту.

Чек-лист подбора медицинской трубки и типовые ошибки

Порядок подбора за пять шагов

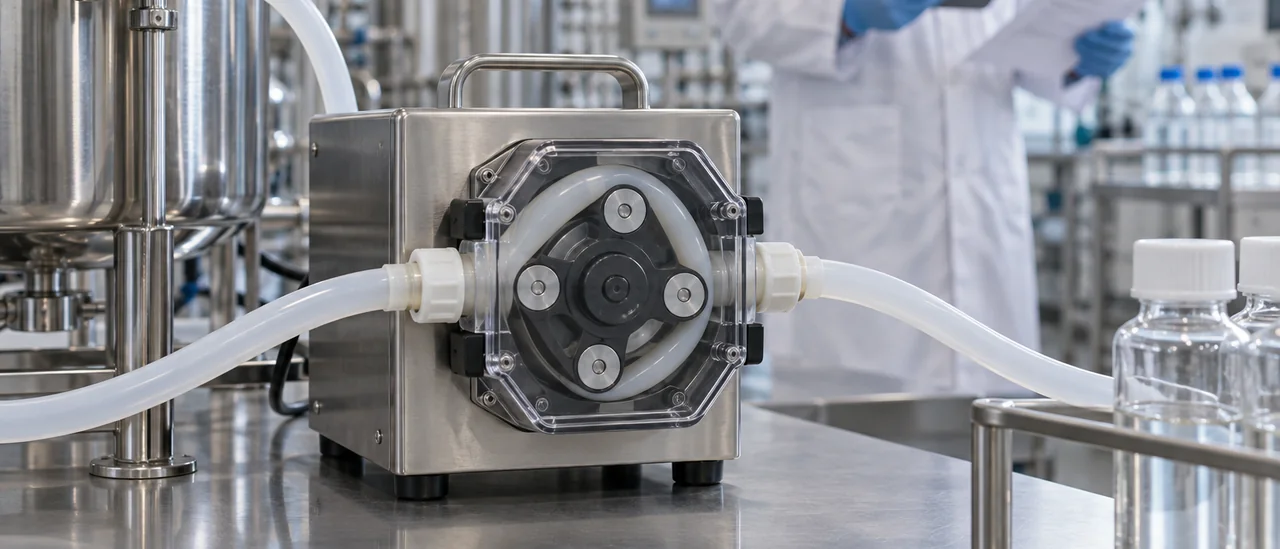

Подбор начинается с рабочей среды и её концентрации: кислоты, щёлочи, спирты, масла и топлива по-разному действуют на силикон платиновой вулканизации. Затем фиксируют температуру и давление процесса, включая пиковые при стерилизации паром. Далее определяют способ подачи: самотёк, вакуум или перистальтический насос задают требования к стенке. Геометрию и твёрдость выбирают под эти условия.

Силиконовая медицинская трубка: внутренний диаметр считают по расходу и допустимой потере напора, наружный подбирают под штуцер с учётом толщины стенки и растяжения. Твёрдость 50–70 Shore A подходит большинству линий, 40–50 нужна для герметичного обжатия. Для перистальтики стенку берут толще, иначе трубка быстро теряет расход. Типоразмеры под медицину, фармацевтику и лаборатории удобно сверять по каталогу: медицинские силиконовые трубки.

Документы и партию проверяют последними, хотя именно они закрывают приёмку: регистрационное удостоверение, санитарное заключение, паспорт с номером партии. Для длительных испытаний заказывают изделия одной партии, иначе разброс по твёрдости и геометрии исказит результат. Расширенная методика по размерам и нагрузкам разобрана здесь: подробный разбор выбора трубки.

Ошибки, которые выявляются уже на монтаже

• Выбор по наружному диаметру без учёта стенки: внутренний проход оказывается меньше расчётного.
• Подбор под штуцер без запаса на растяжение: трубка либо не садится, либо пережимается.
• Игнорирование деформации стенки на всасывании: при вакууме тонкая трубка схлопывается.
• Тонкостенная трубка в перистальтическом насосе: ускоренный износ и падение расхода.
• Заказ без привязки к партии при длительных испытаниях: разброс параметров искажает результат.

Границы применимости: когда документации мало и нужен другой материал

Среды, с которыми силикон работает ограниченно

Силикон платиновой вулканизации устойчив к воде, воздуху, спиртам и разбавленным кислотам, но минеральные масла, бензин, дизельное топливо и концентрированные растворители вызывают набухание и падение прочности. Набухание в процентах и потерю твёрдости указывают в паспорте для конкретной марки, по этим цифрам оценивают ресурс. Если среда попадает в список ограниченно совместимых, трубка силиконовая медицинская перестаёт быть очевидным решением, и подбор ведут от химии процесса, а не от удобства монтажа.

Абразивные пульпы, высокое давление и глубокий вакуум силикон держит плохо: мягкая стенка истирается, тонкостенная трубка схлопывается. Здесь смотрят на EPDM (пар, горячая вода, тормозные жидкости), PTFE (агрессивные среды, температура до 260 °C) или ПВХ (технические линии, где важна цена). Армированные шланги, пористые и вспененные шнуры относятся к отдельному классу продукции и выпускаются другими производителями, запрашивать их как обычную экструзионную трубку нельзя.

Когда нужны испытания на реальном продукте

Табличные данные о совместимости дают лишь первый ориентир: реальная среда включает концентрацию, температуру, давление и время контакта. Проверку на натурном продукте ставят впереди справочников: выдержка образца в рабочей среде с замером набухания, массы и прочности показывает поведение трубки честнее любой таблицы. После этого фиксируют марку материала, размеры и режимы стерилизации в спецификации.
