Пробоотборная трубка: конструкция и требования к материалу

Что такое пробоотборная трубка и как устроен узел отбора

Пробоотборная трубка переносит пробу из реактора, резервуара, трубопровода или биореактора в точку анализа без изменения состава среды. Применяют четыре схемы: погружной зонд в объёме аппарата, транспортную линию до анализатора, байпасную петлю с отводом части потока и замкнутый контур с возвратом пробы в процесс. Схема задаёт длину линии, объём задержки и требования к промывке. Чем короче путь и меньше внутренний объём, тем слабее размывание фронта пробы и инерционность отклика.

Узел отбора включает рабочую трубку, штуцеры и ёршики для ввода в аппарат, быстросъёмные соединения для замены, крепёж и запорную арматуру для отсечки потока. Контактную часть подбирают по среде: для воды и слабоагрессивных растворов подходит силикон платиновой вулканизации, для растворителей, масел и высоких давлений чаще берут PTFE или нержавеющую сталь. В паспорте проверяют внутренний и наружный диаметр, твёрдость по Шору A, температурный диапазон, рабочее давление и режимы стерилизации или CIP-мойки.

Требования к материалу: инертность, сорбция, чистота

Для пробоотборной трубки критичны три свойства: химическая инертность, низкая сорбция и чистота поверхности. Силикон платиновой вулканизации получают без пероксидных катализаторов и ДХБ, поэтому он не выделяет в пробу побочных продуктов и меньше накапливает органику на стенке. Материал прозрачен, что позволяет визуально контролировать поток и воздушные пробки, и эластичен, поэтому трубка плотно садится на штуцер без дополнительных уплотнений.

Силикон набухает в алифатических и ароматических углеводородах, маслах, топливе и ряде растворителей, а при давлении выше типовых 2–4 бар стенку может раздувать. Для таких сред подбирают фторполимер (PTFE, PFA) или нержавеющую сталь, жертвуя эластичностью ради стойкости. Контакт с продуктом подтверждают регистрационное удостоверение Росздравнадзора и заключение о соответствии Единым санитарно-эпидемиологическим и гигиеническим требованиям, а в паспорте изделия уточняют твёрдость по Шору A, диапазон температур и допустимые среды.

Размеры, толщина стенки и твёрдость по Шору A

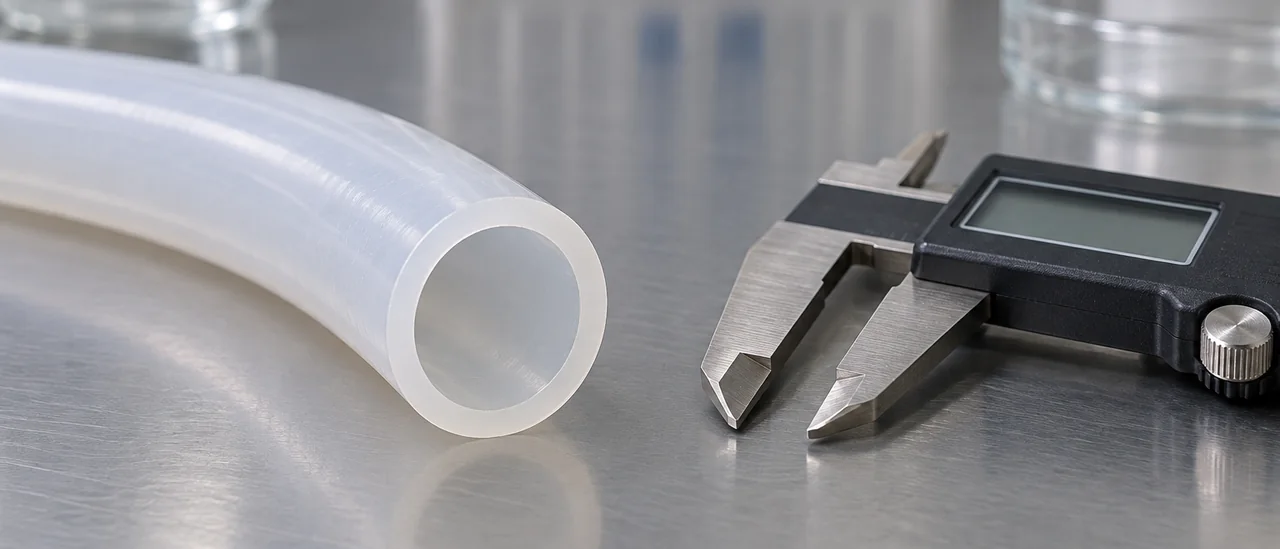

Внутренний диаметр задаёт скорость потока и объём пробы. Узкий канал повышает скорость и сокращает мёртвую зону, широкий снижает гидравлическое сопротивление, но увеличивает объём первой порции. Толщина стенки определяет жёсткость на вакууме и минимальный радиус изгиба без сплющивания. Твёрдость силикона обычно 40–70 Shore A: при 50–70 посадка на штуцер плотнее, при 40–50 гибкость выше.

• внутренний диаметр 1–6 мм при стенке 0,5–1,5 мм подходит для малых объёмов пробы;
• внутренний 8–16 мм применяют для перекачки и умеренного разрежения;
• наружный до 40 мм используют в магистралях с высоким расходом;
• нестандартный размер требует изготовления оснастки по чертежу заказчика.

Подбор ведут от требуемого объёма пробы и допустимой скорости потока, а не от наружного диаметра. Для лабораторных узлов с малыми объёмами используют лабораторные силиконовые трубки, где внутренний диаметр начинается от 1 мм.

Рабочая среда: что выдерживает силикон, а что нет

Силикон платиновой вулканизации устойчив к водным растворам, солям, разбавленным кислотам и щелочам, спиртам, пищевым и биологическим средам при температуре от −50 до +200 °C. Для отбора проб воды, напитков, молочных продуктов и технологических растворов этого достаточно. Чем выше температура и концентрация реагента, тем быстрее набухание, экстракция и потеря геометрии. Ресурс подтверждается испытаниями на конкретной среде, а не общими таблицами стойкости.

Минеральные и синтетические масла, топливо, кетоны, ароматические растворители (толуол, ксилол) и хлорированные углеводороды силикон не держит: происходит набухание, рост массы, вымывание низкомолекулярных фракций в пробу. До заказа проверяют три показателя: изменение массы за 24–72 ч при рабочей температуре, изменение линейных размеров и содержание экстрагируемых веществ. Порог риска принимают при набухании свыше 10 % или изменении длины более 5 %. Если среда агрессивна и горяча, подбирают другой материал.

Давление, вакуум и перистальтический насос

На всасывании в пробоотборной трубке создаётся разрежение, тонкая стенка теряет устойчивость: появляются овальность, схлопывание, скачки расхода. Критическое разрежение зависит от внутреннего диаметра, толщины стенки и твёрдости по Шору A, поэтому для вакуумных линий берут отношение стенки к диаметру не менее 1:4. Гибкие силиконовые трубки типовых серий рассчитаны примерно на диапазон от −0,8 до +1 бар, точные значения указывают в паспорте изделия. Выше этих величин применяют армированные шланги как отдельный класс продукции.

В перистальтическом насосе трубка испытывает многократный пережим роликами, её ресурс определяется эластичностью силикона и геометрией канала. Внутренняя поверхность со временем теряет гладкость, падает повторяемость дозирования, растёт число микропузырьков в пробе. Для таких узлов подбирают трубки для перистальтического насоса с учётом числа оборотов, противодавления и режима мойки. Затяжной вакуум усиливает дегазацию газов, пузырьки искажают объём пробы.

Стерилизация и мойка: автоклав, CIP, гамма-излучение

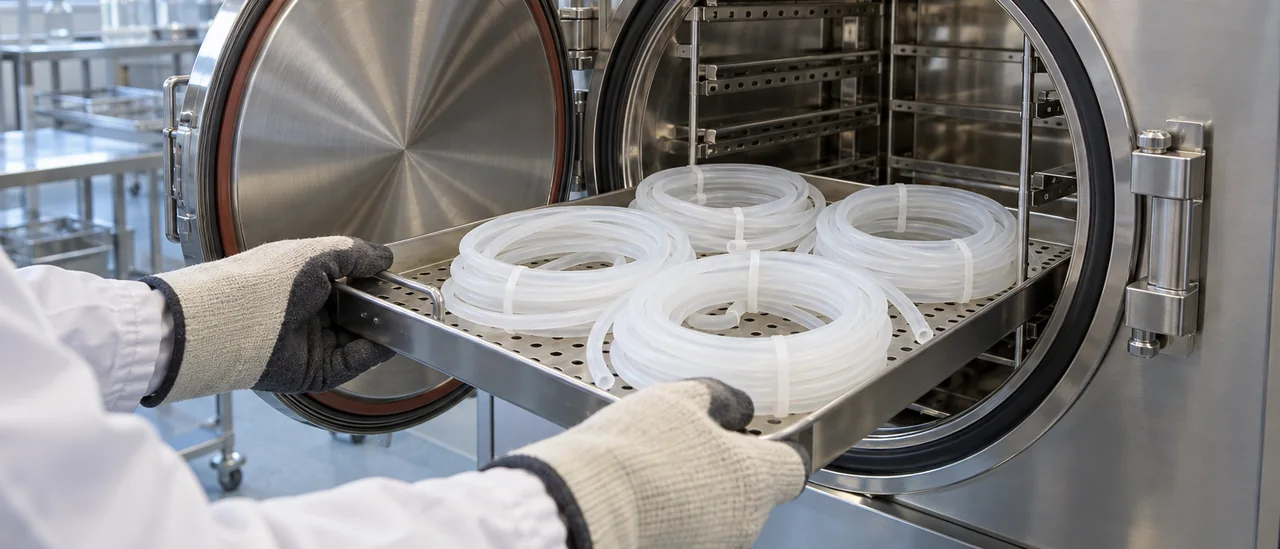

Паровая стерилизация при 121 °C (20–30 мин) и 134 °C (4–6 мин) не меняет размеры трубки из силикона платиновой вулканизации, но число циклов ограничено: поверхность мутнеет, эластичность снижается. Сухожаровой шкаф при 160–180 °C для пробоотборной трубки не подходит, силикон деградирует быстрее, чем под паром. Ресурс указывает изготовитель в паспорте, для планирования берут ориентир 50–100 циклов при 121 °C.

CIP и SIP с щелочными (pH 11–13) и кислотными растворами при 60–80 °C удаляют остатки продукта, но концентрацию и время подбирают под среду: агрессивные растворы ускоряют старение поверхности. Одноразовые пробоотборные комплекты стерилизуют гамма-излучением, доза 25 кГр, повторный автоклав не применяют. В инструкции по эксплуатации линии фиксируют режимы стерилизации и мойки, число циклов, совместимые растворы и запрет на сухожаровой шкаф.

Порядок подбора и типовые ошибки

Подбор начинают со среды и рабочей температуры. Затем фиксируют давление, способ стерилизации и требования к документам. Потом выбирают внутренний диаметр, толщину стенки и твёрдость по Шору A. Тип соединений подбирают последним, сверяя с режимом CIP или автоклава.

Типовые ошибки: заниженный внутренний диаметр ради экономии искажает скорость потока. Слишком длинная транспортная линия добавляет мёртвый объём и время пребывания пробы. Замена фторполимера силиконом без проверки совместимости со средой ведёт к набуханию.

• Размер партии и её номер фиксируйте в заказе при повторе
• Мёртвую зону в соединении считайте от внутреннего диаметра
• В паспорте сверяйте сорбцию и список допустимых сред
• Диаметр подбирайте под расход, а не под штуцер

Документы, партии и приёмка

Для пробоотборной трубки базовый комплект: регистрационное удостоверение Росздравнадзора, заключение о соответствии Единым санитарно-эпидемиологическим и гигиеническим требованиям и запись в Реестре российской промышленной продукции Минпромторга. Их запрашивают до подписания спецификации. Сверку ведут по реестровым номерам позиции, сведения о подтверждающих документах на продукцию сопоставляют с паспортом партии.

В паспорте партии указывают внутренний и наружный диаметр, толщину стенки, твёрдость по Шору A, дату выпуска и условия хранения. Повторяемость геометрии между поставками проверяют выборочным замером: штангенциркулем или микрометром по трём сечениям, при необходимости проходным калибром. Расхождение сверх допуска служит основанием для рекламации.
