Трубка для капучинатора: размеры, материал и уход
Какие размеры трубки нужны капучинатору кофемашины
Подбор трубки для капучинатора начинается с замера штуцера штангенциркулем: у разных моделей он отличается на десятые доли миллиметра, а ошибка даёт либо течь, либо срыв при монтаже. Внутренний диаметр силиконовой трубки для молочного тракта обычно 3–8 мм, наружный 5–12 мм, толщина стенки 1–2 мм. Расчёт удобнее свести к методике как рассчитать размеры трубки под задачу. Замер делают по телу штуцера, а не по краю, где часто остаётся фаска или наплыв от пресс-формы.

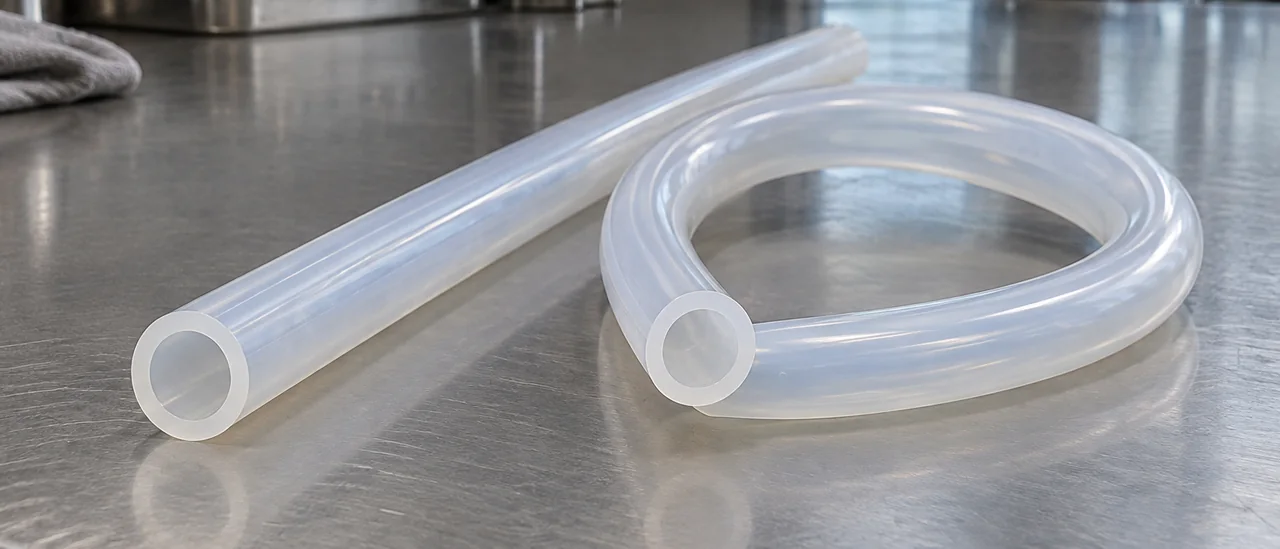

Посадка на штуцер идёт с натягом: внутренний диаметр берут примерно на 0,5–1 мм меньше диаметра штуцера, иначе соединение потечёт под давлением молока или пара. Длину закладывают с запасом 10–15% на петлю и подключение. Допуск по внутреннему диаметру у экструзионных трубок обычно ±0,1–0,2 мм, точное значение берут из паспорта изделия. Стенка 1 мм легче пережимается на изгибе, стенка 1,5–2 мм держит форму лучше и допускает меньший радиус петли.
| Внутренний диаметр, мм | Наружный диаметр, мм | Толщина стенки, мм | Типовая задача | Что учесть |
|---|---|---|---|---|
| 3 | 5 | 1 | Тонкая подача молока на коротком плече | Плотная посадка с натягом, риск пережима у хомута |
| 4 | 6 | 1 | Короткий участок от ёмкости до штуцера | Минимальный радиус изгиба, зажим или хомут |
| 5 | 8 | 1,5 | Основная магистраль капучинатора | Стойкость к пережиму, ровная укладка петли |
| 6 | 9 | 1,5 | Основная магистраль с повышенным расходом | Натяг на штуцер, проверка допуска по паспорту |
| 8 | 12 | 2 | Участки с повышенным расходом или паром | Радиус петли, крепление зажимом |
| 10 | 14 | 2 | Переходы и ремонтные вставки | Герметичность стыка, дополнительный зажим |
Материал: почему в молочном тракте работает пищевой силикон
В молочном тракте силикон платиновой вулканизации инертен к молочному жиру: не набухает, не выделяет пластификаторов, не даёт посторонних запахов. Гибкость сохраняется от −50 до +200 °C, поэтому трубка для капучинатора переносит и нагрев пара, и CIP-мойку. Для контакта с молоком берут пищевое исполнение с подтверждающими документами; пищевые силиконовые трубки маркируют по паспорту изделия.
Платиновая вулканизация отличается от перекисной отсутствием побочных продуктов распада, которые дают запах и снижают пригодность для молочного тракта. ПВХ дешевле, но теряет гибкость на морозе и не любит горячую мойку; EPDM держит пар, однако слабее к жирам; ПТФЭ термостоек, но жёсток и требует фитингов. Другой материал выгоднее при высоком давлении, маслах и топливе.
- ПВХ: до +60…+80 °C, гибкий.
- EPDM: пар до +150 °C, слабее к молочному жиру.
- ПТФЭ: до +260 °C, жёсткий, нужны фитинги.
Твёрдость по Шору A: посадка, герметичность и пережим
Для трубки для капучинатора типовой диапазон твёрдости: 50–70 единиц по Шору A. Компаунды мягче 55 A легче натягиваются на штуцер и быстрее возвращают форму после пережима перистальтическим насосом или зажимом. Более жёсткие составы, 60–70 A, хуже садятся на сложный рельеф штуцера, но лучше держат давление в линии подачи пара и не сползают при вибрации.
Твёрдость задаёт усилие надевания: чем выше значение, тем сильнее нужно растянуть трубку и тем выше риск надрыва у кромки. Мягкая стенка компенсирует неровности штуцера и перекосы, но при избыточном зажиме медленнее восстанавливается и может дать протечку после его снятия. Жёсткая трубка держит форму и герметичность под давлением, но хуже прощает несоосность. В заявке указывайте твёрдость по Шору A, способ соединения и рабочее давление, точные значения берите из паспорта изделия.

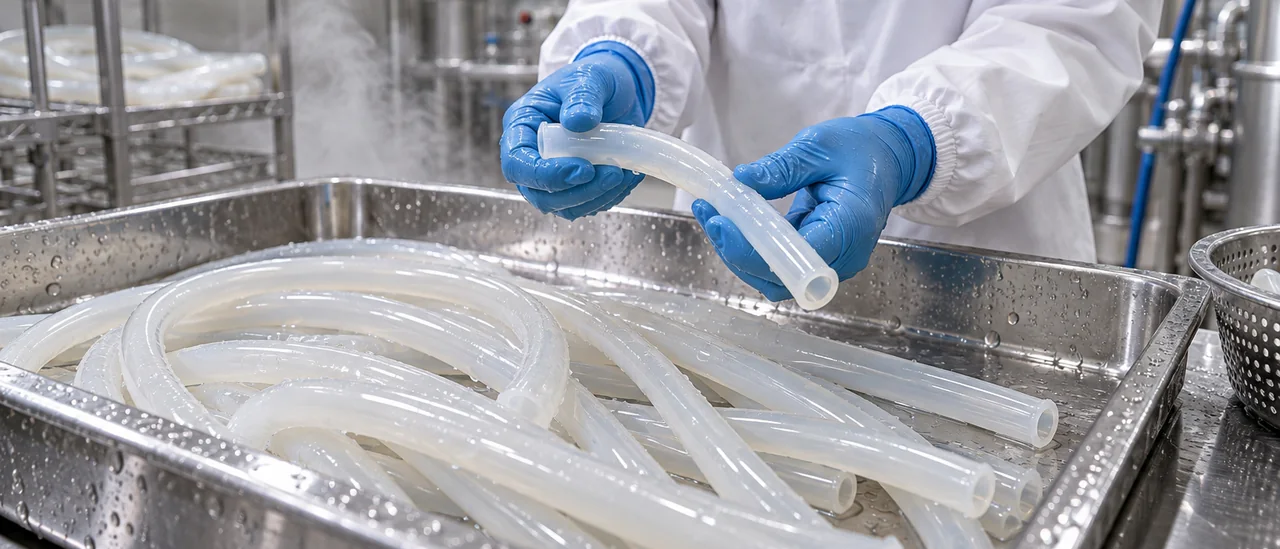

Температура, стерилизация и мойка
Рабочий диапазон пищевого силикона: от минус 50 до плюс 200 °C, точные границы берут из паспорта марки. Автоклавирование при 121 °C выдерживает почти любая пищевая трубка, при 134 °C нужны данные производителя. Пар без давления мягче, но долгая выдержка ускоряет старение. Для трубки для капучинатора, работающей с молоком при 60–70 °C, запаса достаточно.
CIP-мойку щелочными (pH 11–13) и кислотными (pH 2–3) растворами при 60–80 °C силикон переносит, но горячие концентрированные щёлочи постепенно разрушают поверхность. Число циклов и предельное время выдержки указывают в паспорте изделия. После мойки трубку промывают водой и сушат: остатки реагента попадут в молоко.
| Режим | Типовая стойкость |
|---|---|
| Автоклав 121 °C | выдерживает большинство пищевых марок |
| Автоклав 134 °C | уточняется по паспорту марки |
| CIP, щёлочь и кислота, 60–80 °C | десятки циклов, данные в паспорте |
Давление, вакуум и среды, где силикон уступает
В молочном тракте давление обычно не превышает долей бара, но разрежение на всасывании насоса и перегибы в петле нагружают трубку иначе. При вакууме мягкая стенка схлопывается, поток падает, насос работает с рывками. В перистальтических узлах материал истирается о ролики и теряет эластичность. Трубка для капучинатора с армированием или более жёсткой стенкой держит форму лучше, однако ИТЕК такие изделия не выпускает: армированные трубки и шланги существуют как отдельный класс продукции на рынке.
Силикон нестоек к маслам, топливу и части растворителей: они вызывают набухание, потерю прочности и загрязнение среды. Для таких линий подбирают другие эластомеры, силикон оставляют для водных, молочных и паровых сред. Совместимость сверяйте по паспорту изделия, а не по внешнему виду трубки.
Как подобрать трубку: чек-лист и типовые ошибки
Трубку для капучинатора подбирают от посадочного места: замер, среда, температура, мойка, давление, ресурс. Диаметр по памяти приводит к подсосу воздуха или срыву трубки со штуцера. Паспорт закрывает подбор: материал, твёрдость и допустимые режимы.
- Замер посадочного места штангенциркулем: внутренний и наружный диаметр штуцера.
- Среда: молоко, вода, моющий раствор; рабочая и пиковая температура.
- Режим мойки: автоклав, кипячение или CIP-контур; давление в тракте.
- Паспорт: пищевой силикон, твёрдость по Шору A, диапазон температур.
ПВХ в молочном тракте даёт запах и миграцию пластификаторов в жир. Тонкая стенка схлопывается при вакуумном всасывании и нарушает подачу. Закупка без заключения о соответствии и регистрационного удостоверения оставляет пищевой статус неподтверждённым.
Уход: как мыть и когда менять трубку капучинатора
После каждого цикла промывайте трубку тёплой водой (40–50 °C) с нейтральным средством и ополаскивайте чистой. Абразивы и жёсткие щётки оставляют царапины, где задерживаются белки и жиры. Молоко в контуре затвердевает за несколько часов.
- Помутнение и налёт на стенке, не смывающиеся тёплой водой.
- Липкая поверхность: силикон разрушается под действием молочных жиров.
- Трещины, надрывы и заломы при перегибе трубки.
- Потеря эластичности: трубка не восстанавливает форму после сжатия.
- Запах или привкус после промывки и продувки.
Молочный камень нарастает слоями, сужает проход, капучинатор теряет напор или «плюётся». Кислотные средства растворяют отложения, но при частом применении истончают стенку, поэтому их применяют по инструкции к кофемашине. Интервал замены зависит от интенсивности и режима мойки: при десятках циклов в день трубку меняют раз в 1–6 месяцев, точный срок указан в паспорте изделия.
Документы, партии и изготовление под нестандартный размер
Для молочного тракта запрашивают документы: регистрационное удостоверение Росздравнадзора (для медицинских изделий), заключение о соответствии Единым санитарно-эпидемиологическим и гигиеническим требованиям (для контакта с пищевыми средами), сведения о включении в реестр Минпромторга. Комплект документы на силиконовые изделия проверяют до закупки партии. Для трубки капучинатора достаточно подтверждения пищевого назначения.
В паспорте сверяют материал (платиновая вулканизация, без ДХБ), внутренний и наружный диаметр с допусками, толщину стенки, твёрдость по Шору A, температурный диапазон и номер партии. По партии размеры контролируют выборочно: внутренний диаметр, наружный диаметр, толщину стенки, для круглых трубок ещё и овальность. Если размер выходит за стандартный ряд (внутренний 1–25 мм, наружный 2–40 мм), под серийную потребность изготавливают оснастку по чертежу заказчика, для разовой партии это обычно невыгодно.
Вопросы и ответы
Как подобрать внутренний диаметр трубки под капучинатор конкретной кофемашины?
Отталкивайтесь от посадочного штуцера: снимите штатную трубку и измерьте её внутреннее отверстие штангенциркулем, а также наружный диаметр штуцера. Для молочных трактов бытовых и профессиональных кофемашин чаще встречаются внутренние диаметры 4, 6, 8 и 10 мм, но посадочные размеры у разных моделей отличаются. Если подходящего типоразмера нет, имеет смысл заказать отрез по индивидуальным размерам: ИТЕК выпускает экструзионные силиконовые трубки с внутренним диаметром от 1 до 25 мм и наружным от 2 до 40 мм, в том числе под нестандартную оснастку. Толщину стенки подбирайте так, чтобы трубка плотно сидела на штуцере и не пережималась при изгибе, обычно это 1,5–2 мм для диаметров до 10 мм.
Можно ли поставить обычную ПВХ-трубку вместо пищевого силикона в молочный тракт?
Технически поставить можно, но для горячего молока и тем более пара ПВХ подходит плохо. У типовых ПВХ-компаундов рабочий диапазон обычно ограничен значениями порядка 60–70 °C, при нагреве возрастает риск миграции пластификаторов, а сам материал быстрее теряет эластичность и трескается. Силикон платиновой вулканизации, который применяется для контакта с пищевыми средами, сохраняет свойства в широком диапазоне температур, выдерживает автоклавирование и щелочные CIP-растворы. Если задача разовая и без нагрева, ПВХ допустим, но для постоянного молочного тракта выбор в пользу силикона обоснован.
Как часто нужно менять трубку капучинатора при ежедневной работе?
Единого норматива нет: ресурс зависит от режима промывки, жёсткости воды, температуры молока и частоты санобработки. На практике при ежедневной эксплуатации трубку осматривают раз в 1–2 месяца, а плановую замену проводят ориентировочно через 3–6 месяцев, при работе с паром и автоклавом срок сокращается. Ранние признаки износа: помутнение, потеря эластичности, липкость поверхности, трещины у штуцера, устойчивый запах и снижение потока молока. Проверяйте рекомендации производителя кофемашины: там обычно указан интервал замены по регламенту ТО.
Выдержит ли силиконовая трубка автоклавирование при 134 °C и сколько циклов?
Силикон платиновой вулканизации рассчитан на кратковременный нагрев до 134 °C, поэтому стандартный режим автоклава (134 °C, около 4 минут или 121 °C, около 20 минут) он переносит. Число циклов не является универсальной величиной: на ресурс влияют марка компаунда, твёрдость по Шору A, толщина стенки, давление пара, вакуумная сушка и механические нагрузки при съёме и установке. Ориентироваться стоит на паспорт изделия, где указаны допустимые режимы стерилизации и ресурс, а после каждой обработки проверять трубку на трещины и деформацию. Для многократного автоклавирования берите трубки с запасом по толщине стенки и подтверждённым температурным диапазоном.
Что запросить у поставщика, чтобы подтвердить пригодность трубки для контакта с молоком?
В первую очередь документы о соответствии санитарным требованиям: заключение о соответствии Единым санитарно-эпидемиологическим и гигиеническим требованиям либо декларацию, действующую на момент поставки. Далее паспорт или спецификацию на партию, где указаны марка силикона, способ вулканизации (платиновая, без ДХБ), твёрдость по Шору A, температурный диапазон, внутренний и наружный диаметр, толщина стенки, дата изготовления и номер партии. Для медизделий дополнительно запрашивают регистрационное удостоверение Росздравнадзора, у ИТЕК это № РЗН 2024/22268. Полезно уточнить сведения о красителях и наполнителях, а также о гарантийном сроке и условиях хранения, чтобы сверить их с вашим регламентом мойки и стерилизации.
