Трубка для манжеты тонометра: материал и замена
Что за трубка стоит в манжете и из чего её делают
Трубка соединяет манжету с корпусом прибора, грушей или компрессором и передаёт давление в пневматическом контуре. Воздух нагнетается и сбрасывается через неё, поэтому герметичность стыков влияет на показания манометра. Внутренний канал подбирают так, чтобы поток не создавал лишнего сопротивления. Небольшая утечка даёт завышенную или заниженную цифру.
В массовых приборах трубку делают из пластифицированного ПВХ: он гибкий, недорогой и держит форму. При частой обработке дезсредствами и стерилизации применяют силикон платиновой вулканизации, который переносит многократную мойку без растрескивания. Типовые внутренние диаметры лежат в пределах 4–6 мм, наружные 8–10 мм, точные значения и длину берут из паспорта модели.
| Тип манжеты | Внутренний Ø, мм | Типичная длина, мм |
|---|---|---|
| Взрослая, ПВХ | 4–5 | 60–120 |
| Взрослая, силикон | 4–6 | 60–120 |
| Детская | 3–4 | 50–80 |
| Неонатальная | 2–3 | 40–60 |
Материалы: чем ПВХ отличается от силикона на практике
ПВХ пластифицированный дешевле остальных: твёрдость 60–80 Шор A, гибкость сохраняется примерно до −10 °C, ниже трубка дубеет и трескается на штуцере. Спирты вымывают пластификатор, материал теряет эластичность, появляется липкость и запах, микротрещины ускоряют старение. ТПЭ занимает промежуточное положение: пластификатора нет, стойкость к дезрастворам выше, диапазон гибкости по низким температурам шире, чем у ПВХ, незначительно. Латекс и резина дают высокую эластичность, однако боятся озона, жиров и повторного автоклавирования.
Силикон платиновой вулканизации держит 40–70 Шор A, работает примерно от −50 до +200 °C, выдерживает автоклав и многократную дезинфекцию без потери свойств, не имеет запаха и не выделяет пластификаторов. Слабые места ограничены: набухает в маслах и топливе, плохо сопротивляется истиранию и разрыву под высоким давлением, поэтому для гидравлики и агрессивных сред подбирают другие материалы. Для медицинских манжет и требований к подтверждающим документам важны партии с паспортом: медицинские силиконовые трубки. Точные значения твёрдости, температур и стойкости берутся из паспорта изделия, а не из общих таблиц.
| Материал | Твёрдость, Шор A (типово) | Рабочие температуры, °C | Стойкость к дезинфекции и спиртам | Посадка и особенности |
|---|---|---|---|---|
| ПВХ пластифицированный | 60–80 | −10…+60 | низкая, вымывание пластификатора | плотно садится, дешевле; дубеет на морозе |
| ПВХ медицинский с пониженным содержанием пластификатора | 65–85 | −15…+70 | средняя | жёстче, меньше миграции; значения по паспорту |
| ТПЭ | 50–80 | −40…+100 | средняя, без пластификатора | гибкая посадка; узкий выбор размеров |
| Латекс или резина | 30–50 | −30…+80 | низкая к озону и жирам | очень эластичен; автоклав ограничен |
| Силикон платиновой вулканизации | 40–70 | −50…+200 | высокая, автоклав и CIP | без запаха; набухает в маслах |
| Силикон пероксидной вулканизации | 40–70 | −50…+200 | средняя | возможен запах; уступает платиновому |
Размеры и посадка: что замерить перед заменой

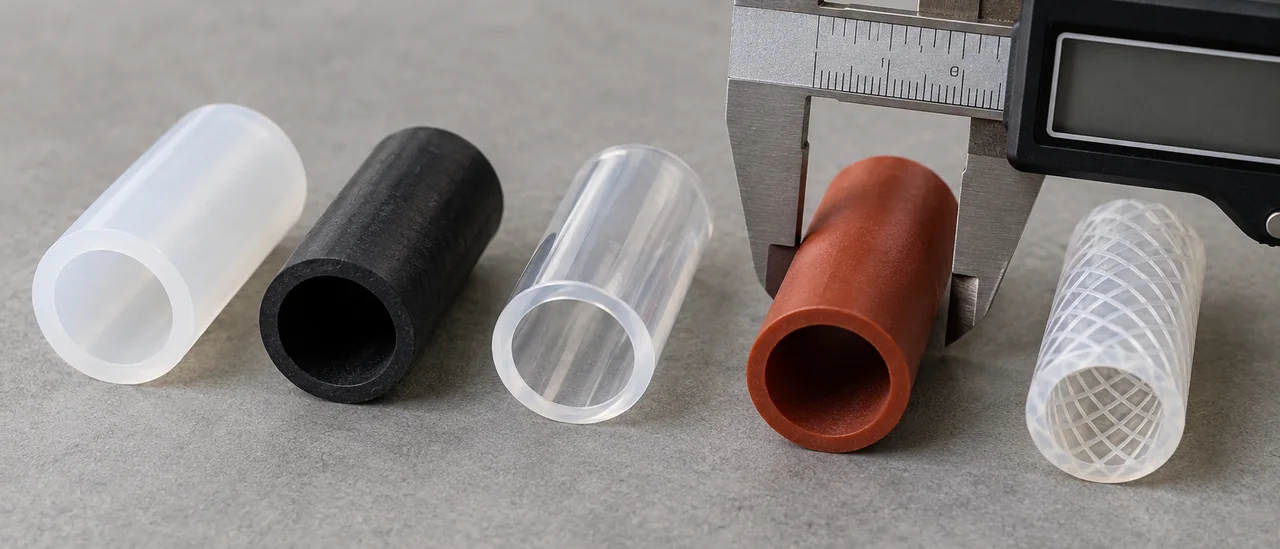

Перед заменой трубки для манжеты тонометра замерьте штуцеры манжеты и прибора штангенциркулем: наружный диаметр штуцера задаёт требуемый внутренний диаметр трубки. Типовые сочетания: штуцер 4 мм садится на трубку 3×5 или 4×6 мм, штуцер 5 мм на трубку 4×7 мм, точные значения сверяйте с паспортом изделия. Натяг по внутреннему диаметру 0,5–1 мм даёт герметичность без хомута, стенка 1–1,5 мм не пережимается на изгибе.
Длину берут по фактической трассе с запасом 10–15% на изгиб, избегая петель. Слишком длинная трубка увеличивает объём системы и добавляет инерцию, короткая натягивается, сужает просвет и искажает показания. Хомут или обжимную втулку применяют на штуцерах без буртика и при избыточном давлении; при плотной посадке они не требуются.
Порядок подбора и замены: чек-лист и типовые ошибки
Перед заявкой снимите манжету и замерьте штуцер штангенциркулем: внутренний диаметр трубки подбирают с натягом 0,2–0,5 мм. В чек-лист внесите твёрдость по Шору A, температурный диапазон, рабочее давление и способ стерилизации. При подборе размера под штуцер поможет как выбрать силиконовую трубку.
- Трубка большего диаметра без хомута слетает при накачивании.
- Перегиб на выходе из манжеты даёт заужение и погрешность.
- ПВХ в автоклаве при 121–134 °C деформируется и теряет герметичность.
- Повторное использование задубевшей трубки приводит к трещинам и утечкам.
- Отсутствие контроля утечки после сборки: манжета не держит давление.
Новую трубку надевают на штуцер до упора, не допуская перегиба на выходе из манжеты. После сборки систему накачивают и выдерживают под давлением 1–2 минуты, проверяя утечку по манометру и мыльным раствором на соединениях. Задубевшую или потрескавшуюся трубку меняют, а не переставляют повторно.
Дезинфекция и стерилизация: какие режимы выдерживает трубка
Трубка для манжеты тонометра из ПВХ допускает только дезинфекцию: 70% спирты, перекисные и хлорсодержащие растворы, УФ и низкотемпературную плазму. Автоклав 121 °C и тем более 134 °C не подходит: при 121 °C материал размягчается, при 134 °C деформируется и теряет геометрию посадки на штуцере. Силикон платиновой вулканизации выдерживает оба режима, но ресурс зависит от марки, толщины стенки и числа циклов; типовая стойкость составляет десятки циклов при 134 °C. Точные цифры берутся из паспорта изделия.
Старение проявляется помутнением, липкостью, потерей эластичности и микротрещинами у штуцеров. Если трубка после обработки стала жёсткой или не садится на ниппель с прежним усилием, её меняют независимо от срока службы. В инструкции по обработке манжеты стоит указать дезинфектант, концентрацию, температуру, время выдержки и число допустимых циклов, чтобы персонал не выбирал режим наугад. Спирты и перекиси безопаснее для силикона, чем хлор, который чаще оставляет налёт и ускоряет износ.
Температура, давление и старение: реальные нагрузки на трубку манжеты
В пневмоконтуре манжеты давление редко превышает 300 мм рт. ст., около 0,4 бар, поэтому разрыв по бару не лимитирует. Ресурс ограничивают пережатие зажимом или защёлкой, многократный изгиб у штуцера и микроподсосы в местах соединения с ниппелем. Для силикона рабочий диапазон лежит в пределах от минус 50 до плюс 200 °C, для ПВХ заметно уже, обычно от минус 10 до плюс 60 °C. Поэтому трубка для манжеты тонометра на морозе в неотапливаемом автомобиле из ПВХ твердеет и трескается при перегибе, а силикон сохраняет эластичность.
Старение ускоряют УФ, озон от работающего оборудования и контакт с жирами, маслами, кожным себумом: силикон в масляной среде набухает и теряет прочность, ПВХ постепенно отдаёт пластификатор и становится жёстким. При ежедневной эксплуатации с 10–20 циклами в сутки ресурс обычно оценивают в 1–3 года, точный срок зависит от условий и берётся из паспорта изделия. Признаки износа: сеть поверхностных трещин, липкость, необратимая деформация после снятия манжеты, рост времени стравливания воздуха. Перед заменой сверьте в паспорте диапазон температур, твёрдость по Шору A и данные по стойкости к моющим средствам.
Нестандартные манжеты и трубки под конкретный прибор
Неонатальные и детские манжеты комплектуют трубками с внутренним диаметром 1–3 мм: серийные позиции часто не садятся на штуцер. Для суточного мониторинга и ветеринарных манжет больших окружностей нужны удлинённые отрезки и разветвители на несколько камер. Угловые переходники подбирают под геометрию прибора.
Если серийная трубка не держится на штуцере, изготавливают оснастку под размер заказчика. Экструзия покрывает внутренний диаметр от 1 до 25 мм и наружный от 2 до 40 мм, включая тонкостенные варианты. Допуски и марку материала фиксируют в чертеже и паспорте изделия.
- Неонатальные манжеты: тонкая стенка, малый внутренний диаметр, гибкость без заломов.
- Суточный мониторинг: удлинённые трубки, стойкость к многократному перегибу.
- Ветеринарные манжеты: большие окружности, внутренний диаметр вплоть до 25 мм.
- Разветвители и тройники: подключение нескольких камер к одному насосу.
- Нестандартные штуцеры: оснастка и партии по чертежу заказчика.
Документы, партии и что указать в заявке на поставку
На партию изготовитель оформляет паспорт: материал и марку, внутренний и наружный диаметр, толщину стенки, твёрдость по Шору A, дату выпуска и условия хранения. Для медицинского применения запрашивают регистрационное удостоверение Росздравнадзора, санитарные заключения и сведения о включении в реестр Минпромторга. Проверить документы на продукцию стоит до заказа: это исключает несовместимость по материалу и подтверждает статус изделия.
В заявке на трубку для манжеты тонометра перечисляйте внутренний и наружный диаметр, твёрдость по Шору A, длину, рабочую среду и способ обработки. Те же параметры с объёмом и сроком поставки задают размер партии: под плановую замену берут запас, под пробную — минимальный объём. Точные цифры сверяйте с паспортом.
| Что указать | Значение |
|---|---|
| Размеры | ID, OD, толщина стенки, длина |
| Материал | силикон платиновой вулканизации, без ДХБ, Шор A |
| Партия | объём, срок поставки, дата выпуска |
Вопросы и ответы
Можно ли поставить силиконовую трубку вместо ПВХ и повлияет ли это на показания тонометра?
Замена ПВХ на силикон возможна, если совпадают внутренний диаметр, толщина стенки и длина. Силикон более эластичен, что меняет инерционность пневмотракта: для статических измерений это обычно не критично, а для автоматических тонометров требуется проверка по методике производителя прибора.
Какой внутренний диаметр трубки подойдёт под штуцер манжеты 5 мм?
Для штуцера наружным диаметром 5 мм обычно берут трубку с внутренним диаметром 4,0-4,5 мм при эластичном материале или 5,0 мм для плотной посадки с хомутом. Точный размер зависит от твёрдости по Шору A: чем мягче силикон, тем лучше он обжимает штуцер. Допуск на внутренний диаметр смотрите в паспорте изделия.
Выдержит ли трубка манжеты автоклавирование при 134 °C и сколько циклов?
Силикон платиновой вулканизации выдерживает автоклавирование при 134 °C, но число циклов зависит от марки и условий. Типовые изделия сохраняют свойства после десятков циклов, точный ресурс указывают в паспорте. ПВХ для автоклава не подходит: он деформируется уже при 120 °C.
Почему ПВХ трубка твердеет на холоде и чем это грозит при измерении?
ПВХ содержит пластификаторы, которые при низких температурах мигрируют или кристаллизуются, из-за чего материал теряет гибкость. При отрицательных температурах трубка может треснуть или соскочить со штуцера, нарушив герметичность пневмотракта. Силикон сохраняет эластичность в диапазоне от -50 до +200 °C (типовые значения).
Что должно быть в паспорте партии трубок и какие документы запрашивать у поставщика?
В паспорте партии указывают материал, твёрдость по Шору A, внутренний и наружный диаметр с допусками, длину, дату изготовления и номер партии. Для медицинского применения запрашивают регистрационное удостоверение Росздравнадзора и заключение о соответствии санитарным требованиям. Для промышленного заказа достаточно паспорта и, при необходимости, протокола испытаний.
