Аспирационная трубка: назначение, виды, требования
Зачем нужна аспирационная трубка и где она работает
Трубка аспирационная служит каналом, по которому под разрежением отводятся жидкость, слизь, конденсат, сыпучая фракция или газ. Разрежение создаёт насос, аспиратор или вакуумный эжектор, а трубка остаётся рабочим элементом контура: от неё зависят устойчивость потока, потери давления и отсутствие пережимов на поворотах. Похожую логику используют в дозирующих системах, где трубки для перистальтических насосов подбирают под упругость стенки и число циклов сжатия.
Порядок выбора обратный привычному: сначала фиксируют разрежение, рабочую среду, температуру и режим мойки, затем подбирают внутренний диаметр, толщину стенки и твёрдость по Шору A. Тонкая стенка схлопывается при вакууме, слишком жёсткая не садится на штуцер, мягкая теряет проходное сечение на изгибах. Типовые точки: хирургическая и послеоперационная аспирация, отсасывание в лаборатории, отвод конденсата и продукта на пищевых и технических линиях, вакуумная транспортировка проб.
Виды аспирационных трубок: по назначению и конструкции
По назначению аспирационная трубка бывает медицинской (хирургической, послеоперационной, для отсасывания из полостей), лабораторной, пищевой и технической для отвода конденсата и газа. Медицинские и лабораторные исполнения рассчитаны на вакуум и многократную стерилизацию, пищевые требуют подтверждённого контакта с продуктом. Армированные шланги и пористые шнуры относятся к другим классам изделий.

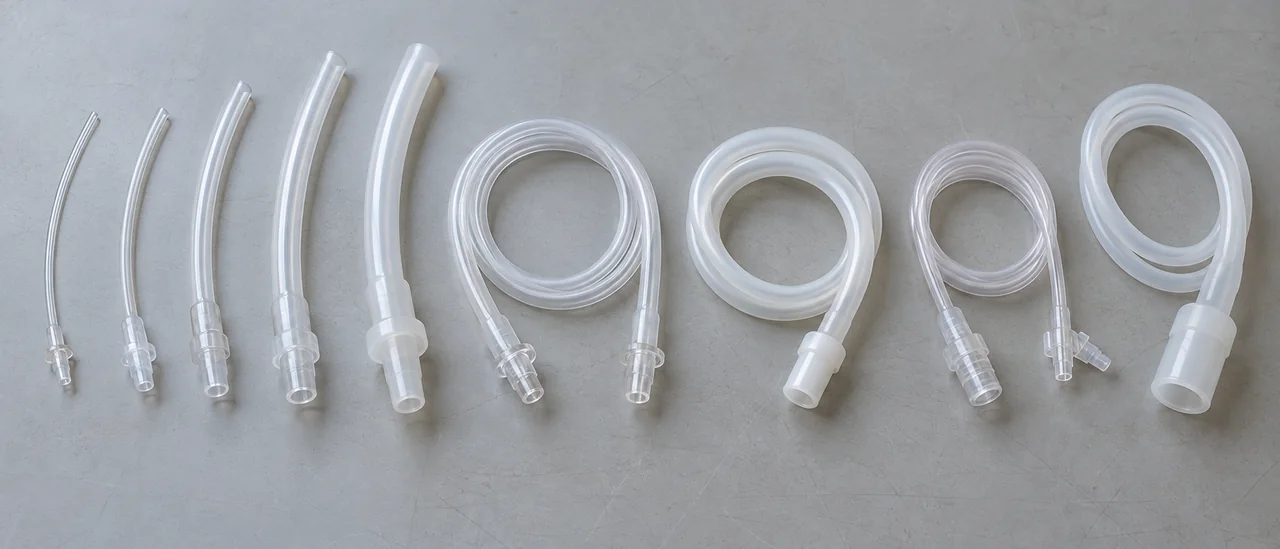

По конструкции различают одноканальные и многоканальные трубки, исполнения с боковыми отверстиями, канюлей и коннекторами. Короткие наконечники применяют для точечного отсоса, длинные магистрали соединяют рабочую зону с вакуум-аспиратором. Внутренний диаметр задаёт расход, наружный и толщина стенки определяют устойчивость к схлопыванию.
- Медицинские: вакуум, стерилизация, диаметр 1–25 мм.
- Лабораторные: стойкость к реагентам, малые объёмы.
- Пищевые: контакт с продуктом, CIP-мойка.
- Технические: отвод конденсата и газа, рабочая среда.
- Многоканальные: раздельные потоки, свои коннекторы.
Материалы: силикон, ПВХ, полиуретан, ПТФЭ
Материал аспирационной трубки задаёт гибкость, прозрачность для контроля потока и методы стерилизации. Силикон сохраняет эластичность при изгибе и выдерживает повторный автоклав, ПВХ дешевле и жёстче, полиуретан прочнее на разрыв, ПТФЭ стоек к агрессивным средам. Температуру, твёрдость по Шору A и ресурс берут из паспорта изделия.
Силикон платиновой вулканизации без ДХБ применяют там, где нужны повторная стерилизация и контакт с медицинскими и пищевыми средами. Для масел, топлива и высоких давлений он не подходит: здесь уместнее ПТФЭ или полиуретан. ПВХ ограничен по температуре стерилизации, полиолефины теряют форму при автоклаве.
| Материал | Типовая рабочая температура | Стерилизация и мойка | Стойкость и ограничения |
|---|---|---|---|
| Силикон платиновой вулканизации | от −60 до +200 °C | автоклав, сухожар, CIP | масла, топливо, истирание |
| Силикон пероксидной вулканизации | от −50 до +200 °C | автоклав, CIP | масла, топливо, запах |
| ПВХ пластифицированный | от −20 до +60 °C | дезинфекция, ограниченный автоклав | масла, растворители, нагрев |
| Полиуретан | от −40 до +80 °C | дезинфекция, без автоклава | горячая вода, пар |
| ПТФЭ (фторопласт) | от −200 до +260 °C | автоклав, сухожар, CIP | фторсодержащие среды |
| Полиэтилен и полипропилен | от −10 до +90 °C | дезинфекция, ограниченный автоклав | пар, тепло, УФ |
Диаметр, стенка и твёрдость: что определяет работу трубки

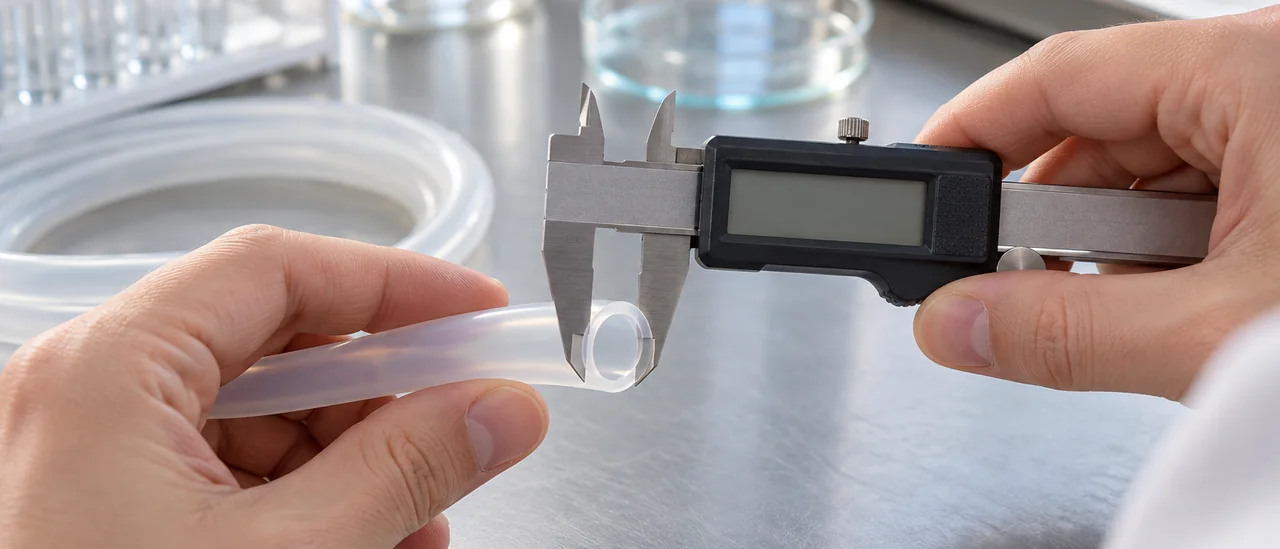

Внутренний диаметр задаёт пропускную способность и допустимую вязкость среды: чем гуще среда и длиннее магистраль, тем больше нужен проход. Наружный диаметр и толщина стенки определяют, при каком разрежении трубка не схлопнется. Наружный размер подбирают под штуцер, коннектор или ниппель, а устойчивость к вакууму держат толщина стенки и твёрдость материала. Пересчитать проход и стенку помогает разбор как рассчитать размеры трубки.
На потери разрежения влияют протяжённость магистрали, число изгибов и радиус перегиба. Твёрдость по Шору A показывает склонность к схлопыванию: мягкие компаунды (около 40–50 Shore A) легче пережимаются, более жёсткие (60–70 Shore A) держат форму, но хуже ложатся на сложный контур. Под вакуумом слабое место чаще не трубка, а стык. В паспорте проверяют допуск по внутреннему и наружному диаметру, номинальную стенку и твёрдость; в линейке ИТЕК внутренний диаметр охватывает от 1 до 25 мм, наружный от 2 до 40 мм, круглые шнуры до 40 мм.
Требования к медицинским и лабораторным трубкам
Для медицинской или лабораторной аспирационной трубки проверяют два документа: регистрационное удостоверение Росздравнадзора (подтверждает статус медицинского изделия) и заключение о соответствии Единым санитарно-эпидемиологическим и гигиеническим требованиям, которое допускает контакт с биологическими средами. Для госзакупок смотрят включение в Реестр российской промышленной продукции Минпромторга. В паспорте на медицинские силиконовые трубки указаны марка компаунда и подтверждающие документы. Номер партии в сертификате должен совпадать с маркировкой на упаковке.
Режимы обработки фиксируют в паспорте: автоклавирование при 121 °C и 134 °C, пригодность к CIP и SIP, допустимое число циклов. Силикон платиновой вулканизации такие циклы выдерживает, конкретные значения зависят от марки и подтверждаются производителем. Уточняют, изделие одноразовое или многоразовое: для второго важны стойкость к деформации и сохранение размеров после мойки. Прослеживаемость партий и объём заказа на нестандартные размеры согласуют заранее: они привязаны к оснастке.
Рабочие среды: когда силикон не подходит
Минеральные масла, топливо, часть растворителей, концентрированные кислоты и щёлочи силикон не держит: набухает, размягчается, теряет прочность, из стенки вымываются компоненты. Для таких сред трубку аспирационную берут из ПТФЭ, полиэтилена или полипропилена: они стойки к химии и почти не сорбируют среду. Силикон уместен в нейтральных средах: воздух, вода, водные растворы, слабые спирты. Стойкость к веществу подтверждает паспорт изделия и данные производителя материала.
Типовой диапазон силикона примерно от -50 до +200 °C, но повторные циклы нагрева снижают эластичность, на морозе материал твердеет и теряет гибкость. Абразивные суспензии и пульпы истирают силикон изнутри, здесь подходит полиуретан или другой класс изделий. Высокое давление тоже ограничивает применение: гладкая силиконовая трубка без армирования не рассчитана на большие нагрузки. Ориентируются на рабочее давление из паспорта и фактические условия линии.
Как подобрать аспирационную трубку: чек-лист и типовые ошибки
Определите среду и её вязкость, разрежение, температуру и режим обработки. Внутренний диаметр считайте от расхода и допустимого падения давления, толщину стенки от глубины вакуума, длину с запасом на изгиб. Твёрдость по Шору A и тип соединений выбирайте под геометрию.
Подбор по наружному диаметру вместо внутреннего искажает расчёт расхода. Тонкая стенка на глубоком вакууме схлопывается, материал без стойкости к среде теряет эластичность. Без запаса по длине и радиусу изгиба трубку натягивают и пережимают. Экономия на партии без учёта ресурса обходится дороже замен.
- Сверьте в паспорте диапазон температур, твёрдость и стойкость к среде.
- Сопоставьте внутренний диаметр с расходом, а стенку с рабочим разрежением.
- Уточните минимальный радиус изгиба и прибавьте запас длины на монтаж.
- Согласуйте метод обработки: автоклав, пар или CIP-мойка.
- Оцените ресурс и периодичность замены, а не только цену партии.
Эксплуатация, мойка и ресурс трубки
Под разрежением аспирационная трубка схлопывается тем заметнее, чем тоньше стенка и выше температура среды; после снятия вакуума часть деформации сохраняется. Постоянный контакт с биосредами приводит к потемнению и налипанию, многократная стерилизация повышает твёрдость. Промывку ведут тёплым раствором с контролем температуры (для силикона типовой предел 60–70 °C), затем сушат; CIP и SIP выполняют по регламенту линии, автоклавирование по паспорту изделия.
Меняют изделие при падении расхода, потере прозрачности и изменении твёрдости: признаки указывают на износ или накопление отложений. До монтажа трубки хранят в расправленном виде, без прямого солнца и контакта с маслами и топливом, ускоряющими набухание. Перед установкой сверяют партию и размеры с паспортом.
Вопросы и ответы
Чем аспирационная трубка отличается от дренажной по конструкции и применению?
Аспирационная трубка рассчитана на подключение к вакуумному насосу для удаления жидкостей и газов, поэтому для неё важны устойчивость к схлопыванию и точная геометрия внутреннего канала. Дренажная обычно работает при пассивном оттоке или небольшом разрежении и может иметь другую перфорацию и жёсткость. На практике различие определяется не названием, а параметрами: внутренним диаметром, толщиной стенки, твёрдостью по Шору A и допустимым рабочим разрежением.
Какой внутренний диаметр выбрать для вакуумной аспирации?
Диаметр подбирают по расходу среды и вязкости: для малых потоков подходят каналы от 1 до 4 мм, для удаления вязких жидкостей и частиц берут 6–12 мм и больше. Слишком узкая трубка даёт большое гидравлическое сопротивление и требует более мощного насоса, слишком широкая снижает скорость потока и хуже удерживает разрежение. Точное значение проверяют по паспорту изделия и результатам пробной эксплуатации на конкретном стенде.
Можно ли автоклавировать силиконовую аспирационную трубку?
Силикон платиновой вулканизации обычно выдерживает паровой автоклав при 121 °C и 134 °C, но число циклов и допустимое время зависят от марки и конструкции. Перед закладкой в автоклав сверяются с паспортом: там указаны температурный диапазон, режимы стерилизации и ограничения по многократной обработке. Для трубок с неразъёмными соединителями или армирующими элементами режим может быть иным, поэтому их стерилизуют по отдельной инструкции.
Почему трубка схлопывается под разрежением и как это исправить?
Схлопывание происходит, когда внешнее давление превышает способность стенки сопротивляться изгибу: сказываются малая толщина стенки, низкая твёрдость и длинный незакреплённый участок. Помогает увеличение толщины стенки, уменьшение свободной длины, установка опор или переход на армированный шланг, если он допустим для процесса. Также стоит проверить фактическое разрежение: иногда оно выше заявленного для выбранного типоразмера.
Какие документы запрашивать у поставщика медицинских аспирационных трубок?
Для медицинского применения запрашивают регистрационное удостоверение Росздравнадзора, заключение о соответствии Единым санитарно-эпидемиологическим и гигиеническим требованиям и паспорт изделия с указанием размеров, материала и режимов стерилизации. Если продукция включена в Реестр российской промышленной продукции Минпромторга, пригодятся реестровые номера для подтверждения происхождения. На партию просят сертификат или декларацию соответствия и протокол входного контроля, чтобы сверить геометрию и твёрдость.
