Автоматизация производства РТИ: что автоматизируют на экструзионных линиях

Что автоматизируют на экструзионной линии РТИ: карта участков

На экструзионной линии РТИ автоматизируют замкнутый контур от загрузки компаунда до намотки готового профиля. Под управление переводят дозирование сырья, привод шнека и давление расплава, температурные зоны, тянущее устройство, контроль геометрии в потоке, резку, маркировку и сбор данных. Узлы связаны между собой: изменилась скорость тяги, и без коррекции давления поплывёт наружный диаметр. Автоматика нужна там, где ручное вмешательство даёт разброс по размеру и по партии.

Как эти узлы работают вместе, показано в описании технология экструзии силикона. Действуют обратные связи: датчик давления правит обороты шнека, измерение диаметра в потоке задаёт скорость тяги, система сбора данных фиксирует параметры партии. Автоматизация производства упирается в ограничения при частой переналадке, малых сериях и нестандартных профилях, где настройка занимает больше времени, чем даёт выигрыш.

• Дозирование и загрузка компаунда: весовые дозаторы держат постоянную подачу.
• Привод шнека и давление расплава: стабилизация оборотов на выходе.
• Температурные зоны: независимое регулирование секций цилиндра и головки.
• Тянущее устройство: согласование скорости с фактическим размером изделия.
• Контроль геометрии в потоке: измерение диаметра без остановки линии.
• Резка, маркировка, намотка и сбор данных: фиксация параметров партии.

Дозирование компаунда: откуда берётся стабильность стенки

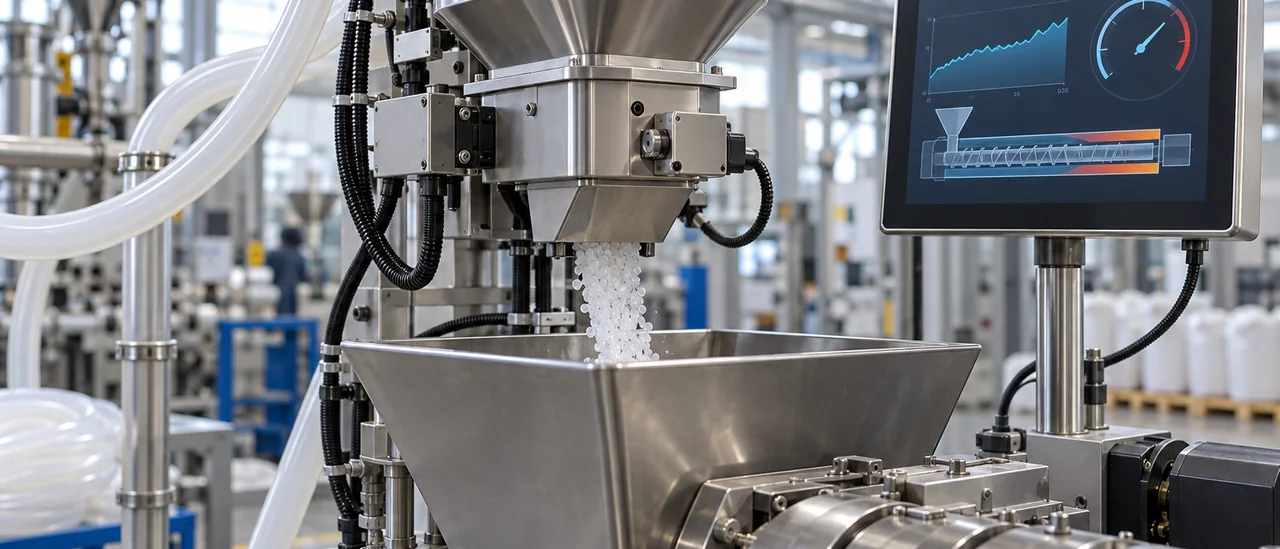

Стабильность стенки и наружного диаметра закладывается на участке подачи компаунда. Объёмное дозирование задаёт скорость шнека без обратной связи по фактическому расходу, поэтому колебания плотности и температуры сырья сразу переходят в разброс массы погонного метра. Гравиметрическое дозирование взвешивает материал в реальном времени и корректирует подачу, удерживая разнотолщинность в узком поле; подробнее о методе читайте в материале изготовление силиконовых изделий методом экструзии. В автоматизации производства это звено считается базовым, поскольку определяет всю последующую стабилизацию размеров.

Давление расплава перед головкой является главным индикатором равномерности. Его просадка при неполной загрузке или пульсации шнека ведёт к утончению стенки, овальности и браку по массе. Автоматика отслеживает давление и синхронизирует вращение шнека с дозирующим устройством, гася колебания до входа в матрицу. Без этой связи даже точное взвешивание не спасает от разнотолщинности на длинных партиях.

Температурный профиль и вулканизация: чем управляет автоматика

Автоматизация производства на экструзионной линии начинается с температуры: контроллеры ведут Independent PID-контуры по зонам цилиндра (обычно 3–5 зон) и отдельно по головке, удерживая уставки с отклонением в единицы градусов. Ключевой момент в том, что уставки задают под марку силиконового компаунда, а не под геометрию изделия: разные компаунды требуют разной температуры переработки, и один и тот же профиль на другом материале даст другой результат. Точные значения для каждой зоны берут из технологической карты и паспорта материала, а не подбирают по аналогии с предыдущей партией. Если система не стабилизирует профиль нагрева, стенка «плывёт», на поверхности появляются шероховатость, продольные полосы и следы подгорания.

Зона вулканизации в туннеле горячего воздуха работает по своему температурному профилю: автоматика держит уставки по секциям и время выдержки, обеспечивая полноту полимеризации по всей длине заготовки. Недополимеризация проявляется липкостью, остаточной деформацией и нестабильной твёрдостью по Шору A, переполимеризация даёт хрупкость и меловые налёты. Именно поэтому стабильность профиля в туннеле так же важна, как и в цилиндре: только совместная работа контуров даёт повторяемость твёрдости и геометрии от партии к партии. В паспорте изделия стоит смотреть заявленный температурный диапазон эксплуатации и режимы вулканизации, а не ориентироваться на общие рекомендации.

Контроль геометрии в потоке: диаметр, стенка, концентричность

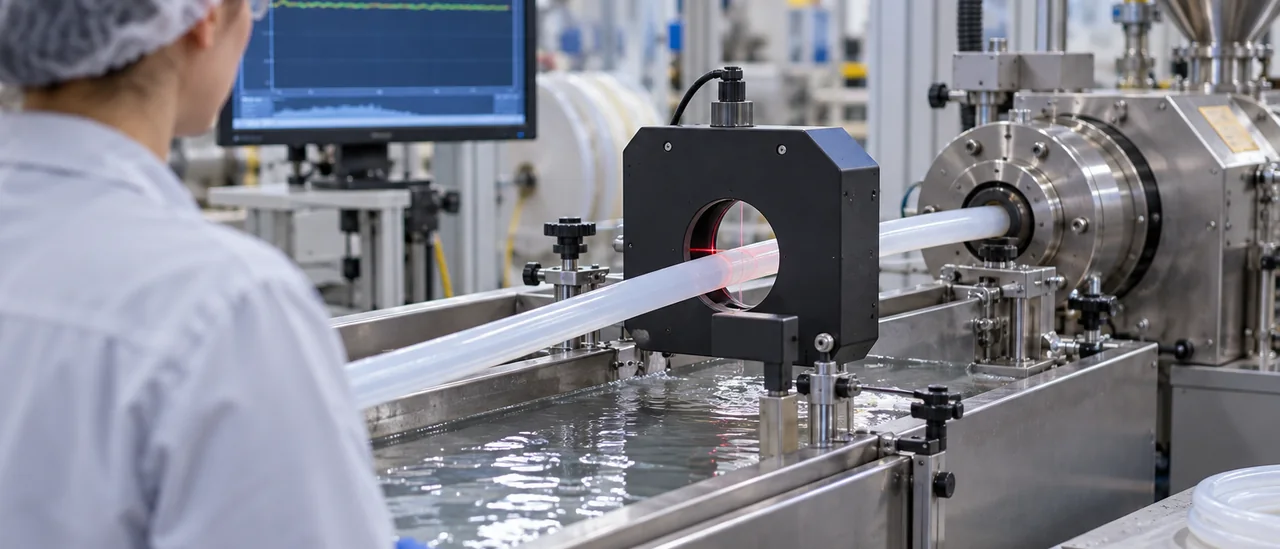

Лазерный датчик измеряет наружный диаметр непрерывно, ультразвук или расчёт по массе метра дают толщину стенки. Контроллер сравнивает значения с допуском и сам правит скорость тянущего устройства, давление расплава, центрирование головки. Автоматизация производства удерживает геометрию без остановки линии.

Овальность и концентричность критичны для тонкостенных изделий, например в номенклатуре силиконовые трубки и шланги с внутренним диаметром от 1 до 25 мм. В протокол партии вносят номиналы, допуски, число замеров и данные SPC. Точные значения берут из паспорта изделия.

Резка, маркировка и намотка: автоматизация на выходе линии

Автоматическая резка в размер на выходе линии обеспечивает повторяемость длины отрезка. Отклонение обычно составляет от 0,5 до 1 % от номинала, точные значения зависят от материала и указываются в паспорте изделия. Лазерный измеритель в потоке контролирует длину и диаметр, отбраковывая дефектные участки до намотки. Это снижает трудозатраты заказчика при входном контроле.

Маркировка партии, даты и номера плавки наносится каплеструйным или лазерным способом. Автоматизация производства на этом участке позволяет наматывать бухты с регулируемым натяжением, избегая деформации стенки. Заказчик получает идентифицируемую партию, что упрощает прослеживаемость и приёмку.

Данные процесса и прослеживаемость партии

Каждая партия привязывается к уставкам линии: температуры по зонам, скорость экструзии, давление, момент резки. При рекламации это позволяет за считаные минуты поднять данные по конкретной серии и понять, где отклонился процесс. Снабженцу такие записи дают номер партии и дату выпуска, технологу заказчика дают размеры, твёрдость по Шор A и приложенные документы. Сравнение серий между собой показывает дрейф стенки или диаметра до того, как он превратится в брак.

Полноценная автоматизация производства с MES и SCADA окупается там, где номенклатура серийная и партии идут потоком. На единичных заказах и мелких сериях достаточно журнала уставок и протокола измерений: фиксация режима, замеры по выборке, подпись оператора. В паспорте изделия заказчику стоит проверить номер партии, дату выпуска, внутренний и наружный диаметр, твёрдость и ссылку на документы о соответствии.

Чек-лист заказчика: что проверить в изделии с автоматизированной линии

Заявка на изделие, сошедшее с автоматизированной линии, начинается с полного набора параметров, а не с одного размера. Укажите внутренний и наружный диаметр, толщину стенки и допуск на каждый из них. Добавьте твёрдость по Шору A, длину отрезка или бухты, температурный диапазон, рабочую среду и давление. Документы по партии запрашивайте сразу: автоматизация производства не отменяет входной контроль.

Повторяющиеся ошибки в заявках видны постоянно: указывают только внутренний диаметр, не задают допуск, путают твёрдость с упругостью. Автоматический контроль геометрии в потоке не заменяет выборочную проверку разрушающими методами. Перед заказом сверьте паспорт изделия по пунктам:

• Материал и тип вулканизации, отсутствие ДХБ, подтверждённое паспортом изделия.
• Допуски на внутренний и наружный диаметр, толщину стенки, концентричность.
• Твёрдость по Шору A и диапазон рабочих температур.
• Рабочая среда, давление, режимы CIP-мойки и автоклавирования.
• Документы: РУ Росздравнадзора, заключение о соответствии, реестровые номера Минпромторга.
