Резиновый или силиконовый шланг: сравнение по параметрам
Короткий ответ: когда берут силикон, а когда резину
Резиновый или силиконовый шланг выбирают по среде и режиму работы. Силикон берут там, где нужен широкий температурный диапазон, прозрачность стенки для визуального контроля потока и чистый контур без миграции компонентов в продукт. Он переносит повторную стерилизацию паром и интенсивную мойку, поэтому его выбирают для медицинских и пищевых линий. Резина решает другие задачи, и часто выгоднее.
Резина (NBR, EPDM, натуральный каучук) устойчивее к маслам, топливу и истиранию, а на больших диаметрах дешевле. По температуре ориентиры такие: NBR до +100 °C, EPDM до +120 °C, силикон примерно от -50 до +200 °C. Точные значения определяет паспорт изделия. Дальше подбор ведут по среде, давлению и способу мойки.
| Материал | Температура, типово |
|---|---|
| Силикон | от -50 до +200 °C |
| NBR | до +100 °C |
| EPDM | до +120 °C |
Резина и силикон: разница на уровне материала
«Резина» объединяет десятки каучуков с несопоставимыми свойствами, поэтому сравнивать корректно конкретные марки. NBR держит масла и топливо, но слаб к озону и старению; EPDM стоек к воде, пару и УФ, а масла для него агрессивны. SBR и натуральный каучук дешевы и хорошо работают на истирание, однако боятся нефтепродуктов. Неопрен CR занимает середину по масло- и атмосферостойкости.
Силикон VMQ сохраняет эластичность примерно от −60 до +200 °C, но уступает NBR по контакту с маслами и топливом. Силикон платиновой вулканизации отверждается без побочных продуктов, поэтому не дает запаха и минимизирует выделения. Его берут для медицинских, пищевых и лабораторных линий: размерный ряд силиконовые трубки и шланги включает внутренний диаметр от 1 до 25 мм, наружный от 2 до 40 мм и изготовление по чертежу заказчика. Точные значения температуры и стойкости уточняют по паспорту изделия.
| Материал | Рабочая температура | Стойкость к средам | Где уместен |
|---|---|---|---|
| NBR (нитрил) | −30…+100 °C | масла, топливо; слабо к озону | масляные линии |
| EPDM | −40…+120 °C | вода, пар, УФ; не масла | горячая вода, охлаждение |
| SBR и натур. каучук | −40…+80 °C | вода, абразив; не масла | вода, воздух |
| Неопрен CR | −30…+110 °C | умеренно масла, озон | хладагенты |
| Силикон пероксидной вулканизации | −50…+200 °C | вода, воздух; слабо к маслам | техника, воздуховоды |
| Силикон платиновой вулканизации | −60…+200 °C | вода, воздух; не масла | медицина, пища |
Температурный диапазон: главное расхождение
По температуре силикон обходит резиновые аналоги, и параметр часто решает, какой шланг лучше. Силикон сохраняет эластичность примерно от -50…-60 до +200 °C, кратковременно до +250 °C. Резины уступают: NBR работает до +100 °C, EPDM до +120 °C, натуральный каучук до +70…+80 °C. Верхняя граница зависит от среды и длительности нагрева.
На морозе силикон остаётся гибким, резина твердеет и при изгибе может трескаться. Нижняя граница определяется морозостойкостью марки, точные цифры берутся из паспорта изделия. Кратковременные пики силикон переносит, но каждое превышение ускоряет старение. На постоянной горячей линии запас по термостойкости закладывают заранее.
| Материал | Рабочая температура | Кратковременный пик |
|---|---|---|
| Силикон | от -50…-60 до +200 °C | до +250 °C |
| NBR | до +100 °C | не нормируется |
| EPDM | до +120 °C | не нормируется |
| Натуральный каучук | до +70…+80 °C | не нормируется |
Стойкость к рабочим средам: масла, топливо, кислоты, пар

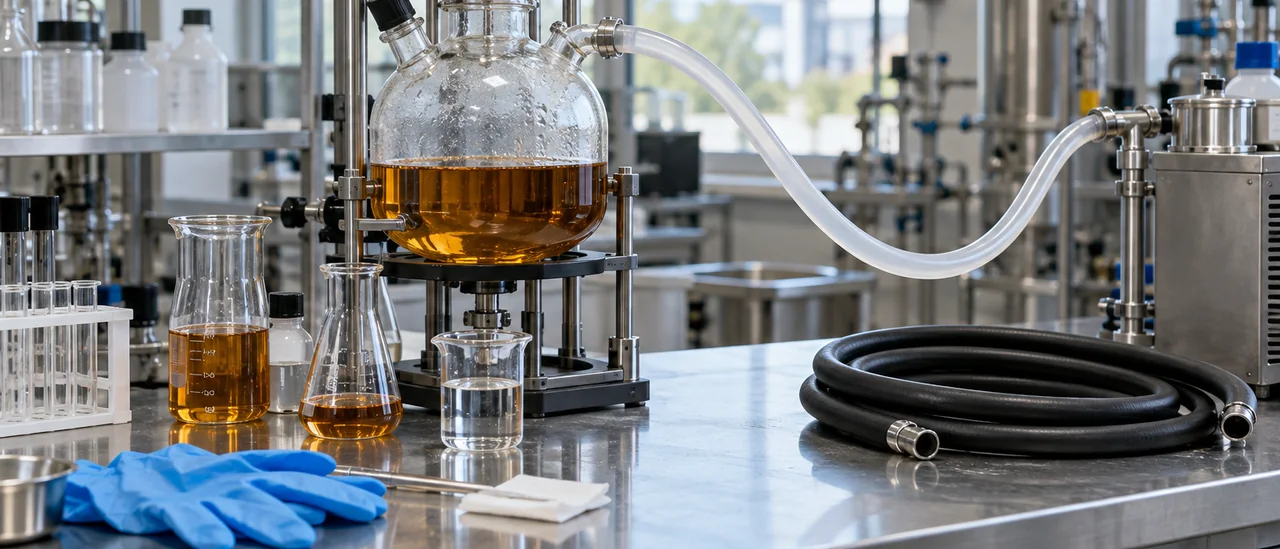

В маслах, бензине и дизеле силикон набухает: объём растёт, твёрдость по Шору A падает, герметичность теряется. Неполярные среды лучше держит NBR, EPDM с маслами и топливом несовместим. Для топливной или масляной линии подходит NBR.
С водой и паром картина обратная: EPDM устойчив к горячей воде, насыщенному пару и растворам CIP, силикон с водой работает, но пар под высоким давлением переносит хуже. Разбавленные кислоты и щёлочи силикон держит лучше NBR. Степень набухания, допустимые концентрации и рабочие температуры сверяйте по паспорту изделия и протоколам испытаний.
- Масла, бензин, дизель: силикон набухает и теряет герметичность, подходит NBR.
- Пар и горячая вода: EPDM предпочтительнее, у силикона ограничения по давлению.
- Разбавленные кислоты и щёлочи: силикон устойчивее NBR, концентрацию уточняют.
- Моющие растворы CIP: применимы EPDM и силикон, режимы мойки проверяют отдельно.
- Набухание оценивают по росту объёма и падению твёрдости, значения берут из паспорта.
Стерилизация, CIP-мойка и чистота контура
Для участка со стерилизацией смотрят прежде всего на режимы мойки. Силикон платиновой вулканизации обычно выдерживает автоклавирование при 121 °C и кратковременно при 134 °C, а также CIP- и SIP-мойку горячими щелочами и кислотами. Резина накапливает усталость быстрее: после серии циклов появляются микротрещины, падает эластичность, растёт риск разрыва на фитингах. Число циклов зависит от марки, толщины стенки и параметров пара, точные цифры берут из паспорта изделия.
Второй критерий чистоты контура: экстракты и запах. Силикон не придаёт продукту посторонних вкусов, тогда как многие резины при нагреве выделяют пластификаторы и продукты старения. Для пищевого или медицинского производства одной термостойкости мало, нужен подтверждённый допуск: регистрационное удостоверение, гигиеническое заключение, реестр Минпромторга. Данные о допуске и документах собраны в разделе подтверждающие документы на продукцию.
Давление, истирание и прочностные свойства

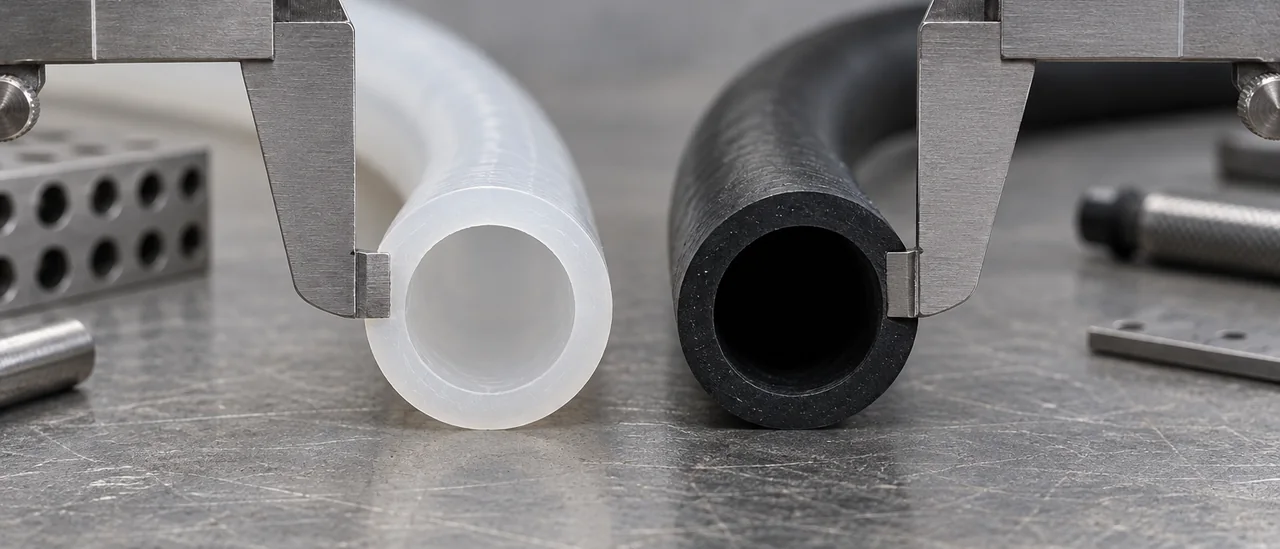

Силикон мягче резины: твёрдость типовых компаундов 40–70 Шор A против 60–80. Рабочее давление задаёт геометрия: толщина стенки, внутренний диаметр, температура. При 120–150 °C разрывное давление падает на десятки процентов, точные цифры смотрите в паспорте изделия.
Что прочнее, резиновый шланг или силиконовый, однозначно не скажешь: сопротивление раздиру у силикона ниже, абразивные среды (песок, порошки, пульпа) изнашивают его быстрее. Резина, особенно с текстильным или металлическим армированием, держит выше давление и лучше сопротивляется истиранию. Армированные трубки и шланги являются отдельным классом изделий на рынке.
| Параметр | Резина | Силикон |
|---|---|---|
| Разрывное давление | Высокое, выше с армированием | Зависит от стенки |
| Сопротивление раздиру | Выше | Ниже |
| Абразивный износ | Стойкая | Износ быстрее |
Твёрдость по Шору A, гибкость и монтаж
Твёрдость по Шору A задаёт жёсткость стенки и определяет радиус изгиба, усилие посадки на штуцер и сопротивление смятию под вакуумом. Рабочий диапазон для трубок и шлангов: 30…80 Shore A. Чем ниже значение, тем мягче изделие и меньше допустимый радиус изгиба без перелома. Мягкие стенки легче садятся на штуцер, но хуже держат вакуум и сминаются при перегибе. Жёсткие требуют большего усилия при монтаже, зато устойчивее к схлопыванию и лучше сохраняют проходное сечение.
В перистальтических насосах трубки 30…45 Shore A дают меньший износ и стабильную подачу, а жёсткие хуже восстанавливают форму и быстрее устают. Типовые значения: силикон 50…60 Shore A, резина 60…80 Shore A, поэтому на крутых трассах силикон удобнее при монтаже. Методику измерения описывает ГОСТ 263-75, фактическое значение для партии берётся из паспорта изделия. Выбирая, какой шланг лучше, резиновый или силиконовый, сопоставляйте твёрдость с радиусом изгиба в схеме, вакуумом и типом насоса.
Чек-лист подбора и типовые ошибки
Подбор идёт от среды и режима эксплуатации, а не от диаметра. Сначала фиксируют среду и концентрацию, затем температуру с учётом пиков при мойке или стерилизации, после чего давление и способ монтажа. Пригодится разбор как выбрать силиконовую трубку: он помогает не пропустить шаги. Диаметр, толщину стенки и твёрдость по Шору A подбирают под эти условия, а не наоборот.
- Среда и концентрация: масла и топливо требуют другого материала, а не силикона.
- Температура: учитывайте пики при автоклавировании и CIP-мойке, а не только рабочий режим.
- Давление: тонкая стенка при 6–8 бар даёт раздутие и разрыв.
- Диаметр и стенка: проверяйте оба параметра, а не только внутренний размер.
- Документы: сверяйте паспорт изделия и реестровые номера до запуска партии.
Частые ошибки: выбор только по диаметру, игнорирование пиковых температур, слишком тонкая стенка под давлением. Перенос «резинового» опыта на силикон тоже приводит к отказам: у материалов разная жёсткость и поведение при монтаже. Отсутствие проверки паспорта оборачивается несоответствием партии требованиям процесса.
Вопросы и ответы
Что важнее при подборе шланга под горячую воду и пар: материал или толщина стенки?
Для воды до 100 °C и насыщенного пара решающее значение имеют и материал, и толщина стенки. Силикон платиновой вулканизации стабильно работает в диапазоне от минус 50 до плюс 200 °C (типовые значения, точные берутся из паспорта), резина на основе EPDM обычно до плюс 120…150 °C, но пар разрушает многие резины быстрее. Если среда именно пар под давлением, смотрите на рабочее давление и наличие текстильного или металлического армирования, которое ИТЕК не выпускает.
Можно ли использовать силиконовый шланг с бензином, дизелем или минеральным маслом?
Силикон без маслостойких добавок нестоек к неполярным углеводородам: бензин, дизель и минеральные масла вызывают набухание и потерю прочности. Для этих сред обычно подходят резины на основе NBR или FKM. Исключение: специальные маслостойкие силиконы, но их применимость нужно подтверждать по паспорту изделия и результатам тестов на конкретной среде.
Выдерживает ли силиконовый шланг многократный автоклав при 134 °C и не теряет ли свойства?
Силикон платиновой вулканизации выдерживает автоклавирование при 134 °C, но срок службы зависит от числа циклов, давления и продолжительности. Типовые изделия сохраняют эластичность после десятков циклов, однако точные пределы указывает производитель в паспорте. Для контроля свойств после стерилизации проверяют твёрдость по Шору A и отсутствие трещин при изгибе.
Как подобрать толщину стенки шланга под рабочее давление и не ошибиться?
Толщина стенки связана с рабочим давлением, температурой и диаметром: чем выше давление и температура, тем больше нужна стенка. Для силиконовых трубок без армирования ориентируются на типовые значения из паспорта, например при внутреннем диаметре 10 мм стенка 2–3 мм держит несколько бар, но при 150 °C допустимое давление снижается. Для давлений выше 10 бар обычно требуются армированные рукава, которые ИТЕК не производит.
Достаточно ли внутреннего диаметра для подбора или нужны другие параметры?
Внутреннего диаметра недостаточно: нужны наружный диаметр или толщина стенки, твёрдость по Шору A, температурный диапазон, рабочая среда и давление. Также учитывают способ соединения (штуцер, хомут), радиус изгиба и режимы мойки или стерилизации. В заказе указывают партию, срок изготовления и подтверждающие документы, включая регистрационное удостоверение и реестровые номера.
