Сантопрен или силикон в перистальтической трубке: когда уместен каждый материал
Почему сантопрен и силикон ведут себя по-разному под роликом
В перистальтическом насосе ролик пережимает трубку до полного перекрытия, затем отпускает. Ключевые параметры: скорость восстановления сечения и остаточная деформация сжатия. Сантопрен (TPV на основе EPDM и полипропилена) возвращает форму быстрее и медленнее накапливает усталость. Силикон (PDMS) эластичнее, но при высоких оборотах греется сильнее.

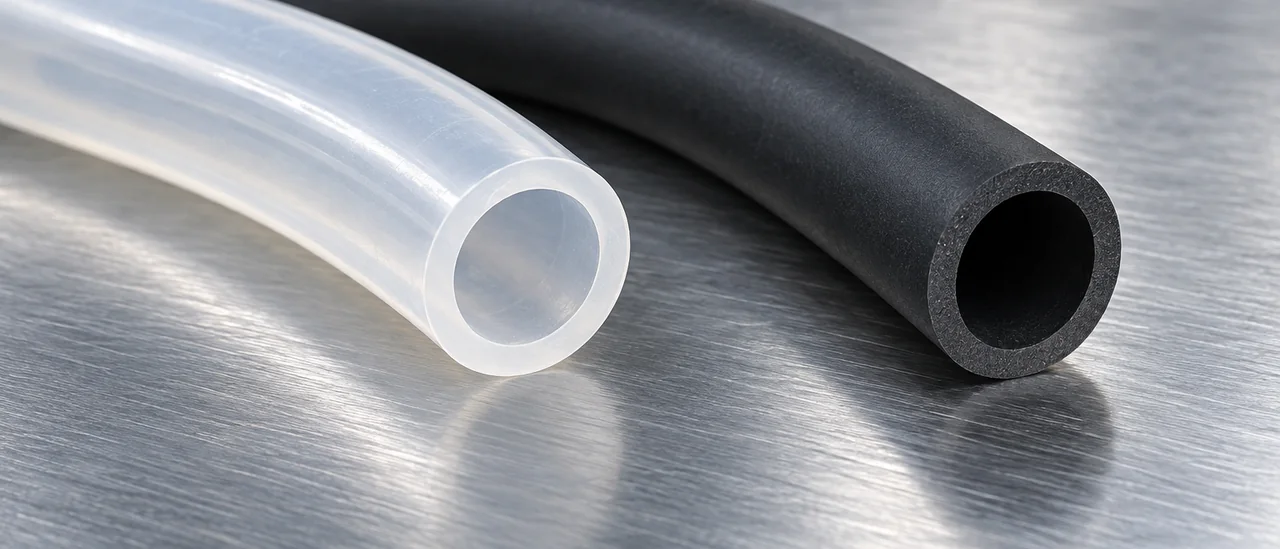

Состав и структура: TPV против PDMS
Нагрев в зоне окклюзии является вторым фактором износа. Чем выше частота вращения и давление в линии, тем больше энергии уходит в стенку трубки. Сантопрен лучше держит сопротивление раздиру, силикон превосходит по температурному диапазону и повторной стерилизации. Трубка перистальтическая santoprene чаще оправдана на дозирующих линиях с постоянным режимом работы.
Что важнее для насоса: восстановление формы или эластичность
Прозрачность нужна там, где важен визуальный контроль потока и пузырей. Силикон платиновой вулканизации прозрачен и выдерживает автоклавирование и CIP, сантопрен обычно непрозрачный и хуже переносит многократную обработку паром. При средах с маслами, топливом или растворителями ограничены оба материала, подбор идёт строго по паспорту. Точные значения твёрдости, ресурса и температуры берутся из паспорта изделия.
| Параметр | Сантопрен (TPV) | Силикон (платиновой вулканизации) |
|---|---|---|
| Основа и прозрачность | EPDM + PP, непрозрачный | PDMS, прозрачный |
| Твёрдость по Шор A | 65–80 | 40–70 |
| Рабочая температура | примерно −40…+120 °C | примерно −50…+200 °C |
| Автоклав и CIP | ограниченно | многократно |
| Масла, топливо, растворители | умеренная стойкость | низкая стойкость |
| Сопротивление раздиру | высокое, ресурс под роликом больше | ниже, зависит от режима |
| Типовые области | дозирование, промышленность | лаборатория, медицина, пищевое производство |
Среды, температура, стерилизация: где граница применимости каждого материала
Температурные пределы и автоклавирование
Силикон сохраняет эластичность от −50 до +200 °C, сантопрен ориентировочно от −40 до +120 °C. Эта разница определяет, где уместна трубка перистальческая santoprene: ниже +120 °C она держит форму не хуже. Выше порога работоспособен только силикон, точные цифры берутся из паспорта изделия.
CIP-мойка, щёлочи и пар
Автоклавирование при 121 °C выдерживают оба материала, при 134 °C предпочтительнее силикон. Сантопрен при частых циклах теряет эластичность быстрее, ресурс зависит от марки. CIP-мойка щёлочью и паром совместима с силиконом; для сантопрена концентрацию и температуру щёлочи подбирают по данным производителя. Число циклов стерилизации указывают в паспорте.
По средам: вода, соли, спирты, щёлочи и кислоты средней концентрации силикон переносит удовлетворительно. Масла, топливо и неполярные растворители его набухают, здесь сантопрен устойчивее. Пищевые продукты совместимы с обоими при наличии подтверждающих документов.
- Вода и солевые растворы: оба материала, лимит температуры по паспорту.
- Щёлочи и кислоты средней концентрации: силикон стабилен, для сантопрена уточняйте концентрацию.
- Спирты и пищевые среды: совместимы оба, нужны санитарные документы.
- Масла, топливо, неполярные растворители: сантопрен предпочтительнее силикона.
- Пар и CIP-мойка: силикон держит больше циклов без потери эластичности.
Ресурс и режимы насоса: обороты, противодавление, толщина стенки

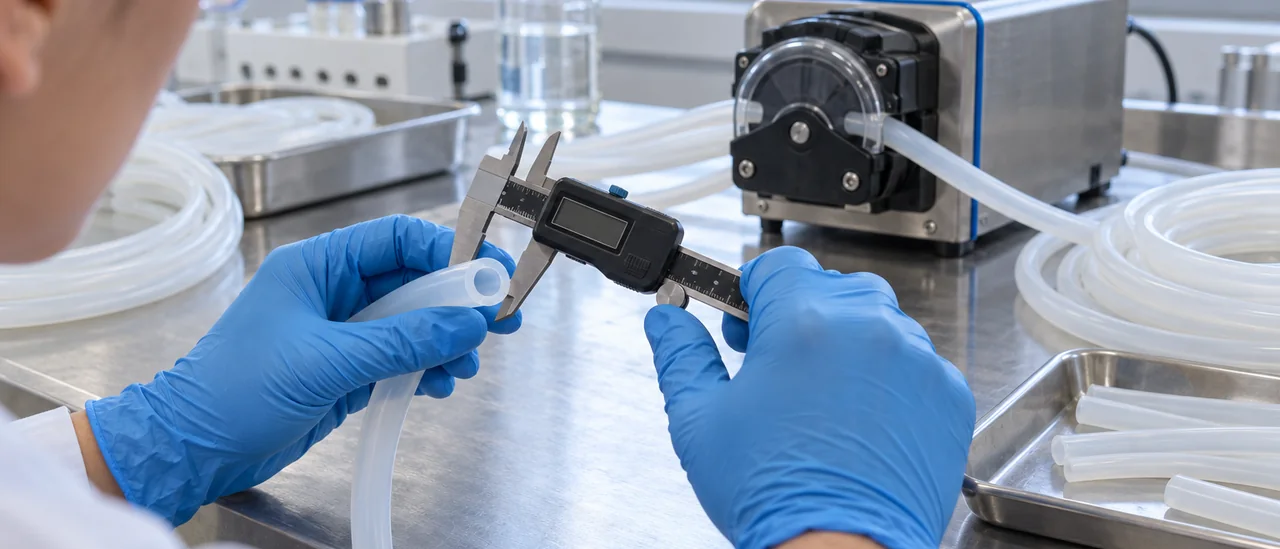

Как внутренний диаметр и стенка меняют расход
Внутренний диаметр задаёт объём дозы за оборот: рост с 3,2 до 6,4 мм удваивает подачу при той же частоте. Толщина стенки определяет скорость восстановления после ролика и допустимое давление нагнетания. Для силиконовых трубок ИТЕК доступны внутренние диаметры от 1 до 25 мм при наружном от 2 до 40 мм, нестандартную геометрию делают по чертежу заказчика. Геометрию подбирают под насос: силиконовые трубки для перистальтических насосов согласуют по паспорту насоса, а не по номинальному размеру трубки.
Ресурс с ростом оборотов снижается нелинейно: ролик даёт больше циклов пережатия, материал быстрее накапливает усталость. Противодавление и вязкая среда увеличивают нагрузку на стенку, полное пережатие ускоряет износ изнутри. Материал ведёт себя по-разному: santoprene при высокой частоте вращения держится дольше, силикон предпочтителен на низких оборотах, когда важны инертность и чистота контакта.
Признаки, что трубку пора менять
Менять трубку пора при падении подачи относительно паспортной, потере формы после снятия с насоса, трещинах и расслоении внутренней поверхности. Твёрдость по Шору A и рабочий диапазон температур уточняют в паспорте изделия: для конкретной марки значения отличаются. Ниже сводка факторов, определяющих ресурс.
| Фактор | Влияние на ресурс |
|---|---|
| Обороты | выше частота, меньше циклов до износа |
| Противодавление | рост нагрузки на стенку |
| Степень пережатия | полное ускоряет износ изнутри |
| Вязкость среды | больше усилия на ролик |
Порядок подбора трубки: чек-лист параметров и типовые ошибки
Подбор: среда и рабочая температура, режим стерилизации или CIP-мойки, затем геометрия. Перистальтическая трубка santoprene и силиконовая проходят отбор по-разному: первая держит масла и щёлочи, второй нужен контроль совместимости. Дальше определяют внутренний диаметр, стенку и твёрдость, а пересчитать их под требуемый расход помогает расчёт размеров трубки под задачу.
- Среда: масла, топливо, кислоты, щёлочи, пар, вода.
- Температура рабочая и пиковая, режим автоклава или CIP.
- Внутренний и наружный диаметр, толщина стенки.
- Твёрдость по Шор A, требуемый расход, обороты ротора.
- Рабочее и разрывное давление, ресурс в часах, объём партии.
Запас по температуре не менее 15–20 °C от рабочей: автоклав 121–134 °C и CIP при 80–90 °C задают нижнюю границу требований. Толщина стенки влияет на противодавление и ресурс, экономия оборачивается проскальзыванием ролика и падением подачи. Твёрдость по Шор A подбирают под обороты, сверяя с паспортом изделия.
Типовые ошибки при замене импортной трубки на аналог
Ошибки накапливаются до отказа: подбор только по внутреннему диаметру без учёта стенки, отсутствие запаса по температуре, смазка минеральным маслом, недооценка абразивного износа суспензиями. Экономия на партии в ущерб воспроизводимости обходится дороже: разброс по размерам и твёрдости сбивает настройку насоса. При замене импортной трубки на аналог сверяют не название материала, а полный набор параметров.
Ограничения обоих материалов и что проверить в документах
Среды, для которых нужен другой эластомер
Ни сантопрен, ни силикон не держат нефтепродукты, топливо, ароматические растворители. Силикон набухает и теряет прочность, сантопрен ограничен по стойкости к ароматике. Абразивный шлам и суспензии с твёрдыми частицами истирают оба материала изнутри. При давлении выше 10-16 бар стандартная стенка раздувается, нужна армированная трубка.
Для таких условий подбирают другой класс эластомера: фторкаучук для топлива и ароматики, нитрил для масел, ЭПДМ для горячей воды и пара, полиуретан для абразива, фторопласты для агрессивной химии. Перистальтическая трубка santoprene остаётся решением для воды, слабых растворов и пищевых сред, но не заменяет эти классы. Стойкость сверяют по таблицам конкретной марки, а не по общему описанию материала.
Что запросить у поставщика вместе с образцами
Запрашивайте паспорт изделия: твёрдость по Шору A, диапазон температур, список допустимых сред, допуски на размеры. Для медицины и фармы пригодятся подтверждающие документы на трубки: регистрационное удостоверение Росздравнадзора, гигиеническое заключение, реестровые записи Минпромторга. Сравните внутренний диаметр и толщину стенки в двух партиях: расхождение 0,1-0,2 мм уже меняет расход и противодавление.
- паспорт изделия с твёрдостью, температурой и допусками;
- гигиеническое заключение для контакта с пищевыми средами;
- регистрационное удостоверение для медицинского применения;
- реестровые записи Минпромторга и протоколы испытаний партии.
Вопросы и ответы
Почему сантопреновая трубка держится под роликами дольше силиконовой при высоких оборотах насоса?
Сантопрен (термопластичный вулканизат) имеет более высокую прочность на раздир и лучше сопротивляется усталости при многократном сжатии, поэтому меньше истирается о ролики. Силикон, наоборот, склонен к выкрашиванию и разрывам в зоне контакта. Точное число циклов зависит от марки материала, оборотов, диаметра и натяжения трубки, его приводят в паспорте изделия.
Выдержит ли трубка из сантопрена автоклавирование при 121 и 134 °C и сколько циклов?
Стандартные марки сантопрена обычно рассчитаны на длительную работу при температуре от 100 до 125 °C, поэтому паровая стерилизация при 134 °C для них, как правило, неприемлема или резко сокращает срок службы. Режим 121 °C некоторые марки выдерживают ограниченное число циклов, но конкретные цифры нужно смотреть в технических данных производителя. Для многократного автоклавирования чаще выбирают силикон или специальные термостойкие эластомеры.
Какую трубку ставить на дозирование масла, топлива или растворителя, если силикон и сантопрен не подходят?
Для таких сред обычно подходят трубки на основе фторполимеров, например из фторкаучука (FKM) или ПТФЭ, которые обладают стойкостью к углеводородам. Перед заказом проверьте совместимость конкретной среды с материалом по таблицам химической стойкости и данным производителя. Учтите, что жёсткие фторопластовые трубки хуже работают в перистальтическом насосе, чем эластичные фторкаучуковые.
Как толщина стенки влияет на подачу, давление и срок службы перистальтической трубки?
При увеличении толщины стенки трубка лучше восстанавливает форму после сжатия, что повышает развиваемое давление и точность дозирования на низких оборотах. Однако требуется большее усилие роликов, растёт нагрев и механическое напряжение, поэтому срок службы может сократиться. Объём подачи в первую очередь определяется внутренним диаметром, а толщину подбирают под конкретную головку насоса.
Какие документы запросить на трубку, контактирующую с пищевой продукцией или лекарственным раствором?
Для пищевого контакта запрашивают декларацию о соответствии ТР ТС 005/2011 или заключение по Единым санитарно-эпидемиологическим требованиям, а также протоколы испытаний на миграцию. Для лекарственных растворов и медизделий нужно регистрационное удостоверение Росздравнадзора и паспорт изделия с указанием материала, температур и способов стерилизации. Например, силиконовые трубки медицинского назначения ООО «ИТЕК» имеют регистрационное удостоверение № РЗН 2024/22268 и заключение о соответствии Единым санитарно-эпидемиологическим и гигиеническим требованиям.
