Силиконовый шланг для газа: допустимо ли
Силиконовый шланг для газа: где допустим, а где нет
Когда силикон применять нельзя
Силикон не является барьерным материалом: его проницаемость по газам на порядки выше, чем у NBR, PVC или полиэтилена. Пропан-бутан, природный газ и водород проходят сквозь стенку трубки, поэтому силиконовый шланг для газа как постоянная магистраль не подходит. Утечка идёт через сам материал, а не через соединения, и визуально её не видно.
Когда применение оправдано
Применение оправдано там, где среда неагрессивна: сжатый воздух, азот, аргон, гелий, вакуум. Короткие перепускные участки при давлении до 2 бар и без требований к газовой герметичности допустимы. Здесь работают гибкость, прозрачность и стойкость к стерилизации. Точные значения давления и температуры берутся из паспорта изделия.
- Сжатый воздух, азот, аргон, гелий и вакуумные линии: штатный режим без ограничений по газовой среде.
- Пропан-бутан, природный газ и водород как рабочая среда: постоянное применение исключено.
- Короткие перепускные участки при давлении до 2 бар и отсутствии требований к герметичности по газу.
- Стерилизация автоклавом и мойка CIP, если эти режимы подтверждены для конкретной марки.
- Твёрдость 50-70 Shore A и диапазон от -60 до +200 °C типичны для силикона платиновой вулканизации.
Перед подбором сверяют в паспорте тип газа, проницаемость, рабочее давление и температурный диапазон. Если среда газовая и давление выше 2 бар, берут NBR, FKM, PVC или полиэтилен. ООО «ИТЕК» выпускает силиконовые трубки и шланги для воздуха, инертных газов и вакуума, включая изделия по чертежу заказчика.
Почему силикон пропускает газы и набухает в углеводородах
Газопроницаемость: порядок величин
Высокая газопроницаемость силикона объясняется подвижностью силоксановых цепей и свободным объёмом полимерной сетки. Малые газы (гелий, водород, метан) диффундируют сквозь стенку быстрее, чем через большинство эластомеров. По пропускаемости метана силикон опережает нитрильный каучук на порядки, точные значения зависят от марки и берутся из паспорта изделия. Для газовой линии это оборачивается потерями среды и накоплением газа в замкнутых полостях.
Набухание и что оно делает с трубкой
Неполярные среды (пропан, бутан, бензин, дизельное топливо, минеральные масла) проникают в сетку и вызывают набухание. Объём растёт, твёрдость по Шору A падает на 10–20 единиц, прочность на разрыв снижается. Трубка увеличивается в диаметре, размягчается и хуже держится на штуцере, деформация не полностью обратима.
Последствия: потеря герметичности соединений, запаховый перенос и ускоренное старение. Сильнее страдают тонкостенные трубки и участки под давлением. Для постоянного контакта с углеводородами обычно подходят NBR, FKM или PTFE, тогда как силиконовый шланг для газа в таких линиях проигрывает по стойкости. Полнее сильные и слабые стороны материала разобраны в обзоре преимущества силиконовых шлангов.
Сравнение материалов для газовых линий
Гибкие газовые линии сравнивают по стойкости к углеводородам, проницаемости, температуре и давлению. Стойкость показывает, набухает ли материал в СУГ, бензине и маслах. Проницаемость определяет скорость утечки газа через стенку, для горючих сред это вопрос безопасности. Точные значения зависят от марки и указаны в паспорте изделия.
Силиконовый шланг для газа инертен и термостоек, но слабо сопротивляется углеводородам, поэтому уместен ограниченно, чаще как наружный слой. NBR держит СУГ и масла, EPDM стоек к воде, пару и погоде, но не к нефтепродуктам. PVC и полиуретан недороги и прочны механически, однако по температуре и проницаемости уступают.
PTFE, FEP и полиэтилен дают низкую проницаемость, но различаются по температуре и гибкости. Многослойный рукав с барьерным слоем соединяет несущую оболочку и газонепроницаемый слой, поэтому выигрывает в ответственных линиях с давлением.
| Материал | Стойкость к углеводородам (СУГ, бензин, масла) | Типовая газопроницаемость | Рабочая температура, °C | Где уместен в газовых линиях |
|---|---|---|---|---|
| Силикон платиновой вулканизации | низкая | высокая | −60…+200 | линии без углеводородов, наружный слой |
| NBR (нитрильный каучук) | высокая | средняя | −30…+100 | СУГ, маслосодержащие среды |
| EPDM | низкая | средняя | −40…+120 | вода, пар, воздух |
| PVC и полиуретан | средняя | средняя | −20…+80 | низкое давление, приборные линии |
| PTFE и FEP | высокая | низкая | −70…+260 | агрессивные газы, высокая температура |
| Полиэтилен (PE, PEX) | высокая | низкая | −40…+60 | метан, подземные трассы |
| Многослойный рукав с барьерным слоем | высокая | низкая | −40…+150 | давление с минимальными потерями |
Когда силиконовый шланг в газовом контуре всё же работает
Что учесть перед монтажом
Силиконовый шланг для газа оправдан там, где среда инертна: сжатый воздух, подача азота или аргона, вакуумные и пробоотборные контуры, аэрация жидкостей, короткие гибкие перемычки между приборами и коллекторами. Он гасит вибрацию, гнётся на малом радиусе и переносит частую разборку. Рабочее давление держат в пределах 2–6 бар при комнатной температуре; при нагреве до 100–150 °C допустимый порог снижается, запас прочности закладывают по паспорту изделия.
Длину участка и объём замкнутого пространства считают отдельно: силикон пропускает газы через стенку, и на протяжённой магистрали потери становятся заметными. Для вакуумных линий шланг подходит для форвакуума, но не для глубокого вакуума, где нужны барьерные материалы. Перемычки делают короткими (обычно до 0,5–1 м), а внутреннюю полость минимальной, чтобы уменьшить накопление газа в тупиковых зонах.

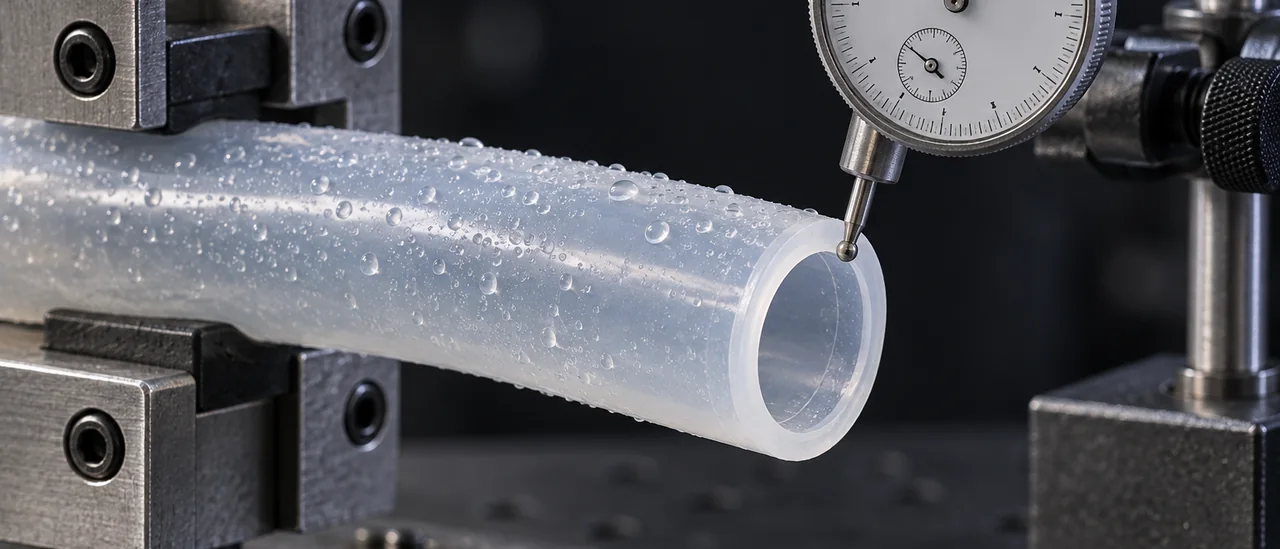

Стерилизация паром при 121–134 °C и CIP-мойка щелочными или кислотными растворами для силикона платиновой вулканизации проходят без разрушения, если после мойки изделие просушивают. Перед заказом сверяют внутренний и наружный диаметр, толщину стенки и твёрдость по Шору A: от этих параметров зависит, удержит ли шланг хомут и не пережмётся ли поток. Диапазоны типоразмеров и варианты исполнения собраны в разделе силиконовые трубки и шланги, а точные данные по конкретной партии берут из паспорта изделия.
Подбор и типовые ошибки: практический чек-лист
Подбор начинают со среды: состав и концентрация, агрегатное состояние, рабочая температура. Затем фиксируют рабочее и разрывное давление с запасом, внутренний и наружный диаметр, толщину стенки и твёрдость по Шору A. Отдельно сверяют режимы CIP-мойки, автоклавирования и срок службы. Практический разбор с примерами приведён в статье как выбрать силиконовую трубку.
Часть ошибок возникает при замене импортного изделия «по размеру», без учёта марки силикона, твёрдости и допусков. Давление нередко берут из паспорта насоса, а не из реального пика при гидроударе. Трубку ставят на штуцер с натягом и перегибом, что даёт трещины после первых циклов стерилизации. Ещё один промах: заказ внутреннего диаметра без сверки с наружным габаритом арматуры и толщиной стенки.
Типовые ошибки
- Подбор только по внутреннему диаметру, без учёта толщины стенки и наружного габарита фитинга.
- Сверка с номинальным давлением насоса вместо пикового и разрывного значений.
- Игнорирование набухания силикона в маслах, топливе и ароматических углеводородах.
- Заказ партии без указания твёрдости по Шору A и допусков на диаметры.
- Монтаж с перегибом у штуцера, приводящим к растрескиванию после автоклава.
В паспорте изделия должны быть марка силикона (платиновой вулканизации, без ДХБ), температурный диапазон, твёрдость по Шору A, рабочие и разрывные давления, допуски по диаметрам и стенке, номер партии. Для медицинского и пищевого применения дополнительно запрашивают регистрационное удостоверение Росздравнадзора и заключение о соответствии Единым санитарно-эпидемиологическим и гигиеническим требованиям. Продукция ИТЕК включена в Реестр российской промышленной продукции Минпромторга (реестровые номера 10736582 и 10791405). Сверка этих пунктов до заказа экономит больше времени, чем последующая замена партии.
Вопросы и ответы
Можно ли поставить силиконовый шланг на пропановый баллон или газовую плиту?

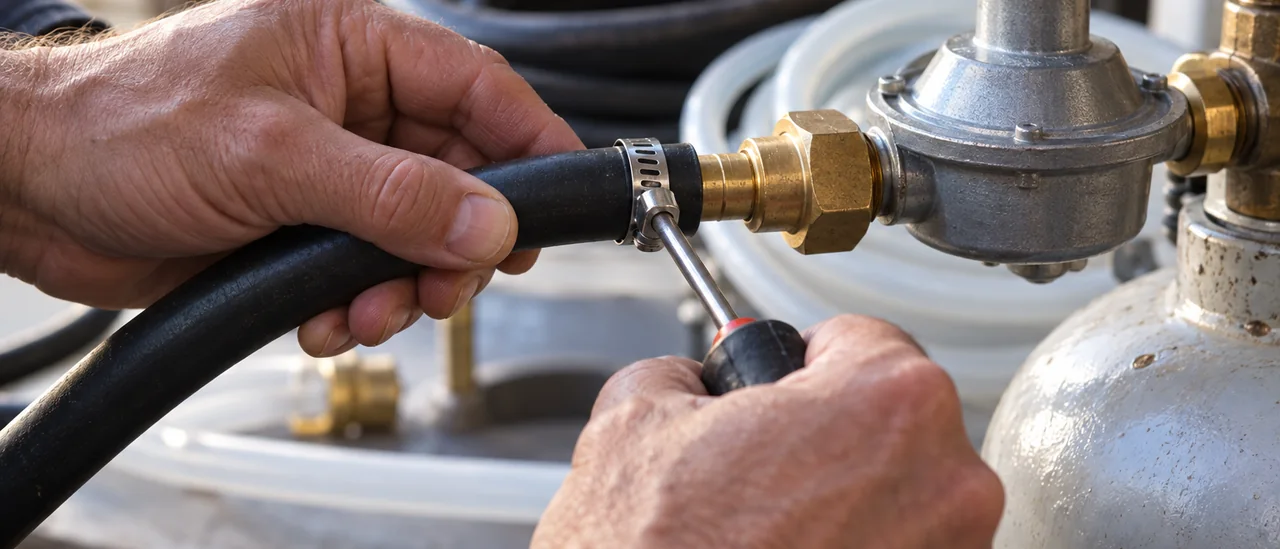

Для пропана, бутана и их смесей силикон не применяют: углеводороды вызывают набухание материала, падение прочности и усадку посадки на штуцере. Даже при герметичных хомутах газ уходит через стенку из-за высокой проницаемости силикона. Для бытовых газовых линий используют рукава из маслостойкой резины с текстильным каркасом и маркировкой по назначению, а подключение выполняют по требованиям газовой службы.
Пропускает ли силикон газ через стенку, если все соединения герметичны?
Да, силикон заметно проницаем для многих газов, в том числе для углекислого газа, метана и водяного пара. Интенсивность переноса растёт с температурой и парциальным давлением и падает с увеличением толщины стенки, поэтому герметичность фитингов не устраняет потери через сам материал. Конкретные значения проницаемости для выбранной марки указывают в паспорте изделия, и подбирать трубку следует по этим данным, а не только по диаметру.
Чем заменить силиконовый шланг в линии природного газа или СУГ?
В стационарных линиях природного газа применяют стальные и медные трубы, а также резиновые рукава соответствующего класса с маркировкой по виду газа и рабочему давлению. Для СУГ нужны маслостойкие рукава, стойкие к пропану и бутану, с тканевой оплёткой или армированием. Критерии выбора: внутренний диаметр, рабочее давление, температура среды, длина участка и наличие подтверждающих документов на конкретную партию.
Какие параметры и документы запросить у поставщика, чтобы подтвердить пригодность трубки для конкретного газа?
Запрашивайте паспорт или ТУ с указанием материала, твёрдости по Шору A, диапазона рабочих температур, давления, стойкости к среде и коэффициента проницаемости по нужному газу. Дополнительно нужны сведения о допустимых способах мойки и стерилизации, если линия совмещена с пищевым или медицинским участком, и документы на партию: дата выпуска, размеры, номер партии. У ИТЕК, например, для трубок и шнуров есть регистрационное удостоверение и заключение о соответствии санитарным требованиям, но пригодность под конкретный газ всё равно подтверждают по паспорту и результатам испытаний на стойкость и проницаемость, а не по общему описанию материала.
