Трубка для газоанализатора: как материал влияет на точность измерений
Что в материале трубки искажает показания газоанализатора
Стенка трубки работает как сорбент: аналит оседает на внутренней поверхности, затем десорбируется, поэтому линия обретает «память» и после смены концентрации даёт завышенный отклик. Сильнее это сказывается на полярных и тяжёлых компонентах (спирты, амины, ароматика, влага), у сухих инертных газов эффект почти незаметен. Второй механизм: диффузия сквозь стенку, чем тоньше стенка и выше растворимость газа в полимере, тем быстрее проба уходит наружу или в линию проникает атмосферный воздух.
Третий механизм: выделение летучих из пластификаторов, остатков катализатора и растворителей даёт ложные пики на ПИД и ТПА, особенно при нагреве линии. Четвёртый: каталитическое разложение нестабильных компонентов (озон, NOx, сероводород) на активной поверхности или загрязнениях. Для сухих инертных газов вклад механизмов мал, а при следовых концентрациях, влажных и полярных пробах он определяет точность. Поэтому проницаемость, шероховатость и чистоту материала подбирают под аналит.
Материалы газового тракта: сравнение по сорбции и проницаемости
Фторполимеры инертны: связи C–F прочны, поверхность гладкая, полярные газы и влага почти не задерживаются на стенке. Проницаемость по O2, CO2 и водяному пару низкая, поэтому трубка для газоанализатора из PTFE подходит для следовых концентраций. Типовой рабочий диапазон PTFE лежит в пределах от минус 200 до плюс 260 °C, PFA и FEP до плюс 200 °C; точные значения берут из паспорта изделия. PVDF и полиэтилен дешевле и жёстче, но сорбируют заметнее.
Силикон платиновой вулканизации гибок, переносит автоклавирование и частую смену участков, однако проницаемость по O2, CO2 и пару у него высокая, а сорбция средняя: для трасс с малыми концентрациями он не подходит. Пластифицированный ПВХ сорбирует сильнее прочих из-за пластификаторов, которые постепенно выносятся в поток. Нержавеющая сталь даёт нулевую проницаемость и минимальную сорбцию, но жёсткая, тяжёлая и дороже в монтаже.

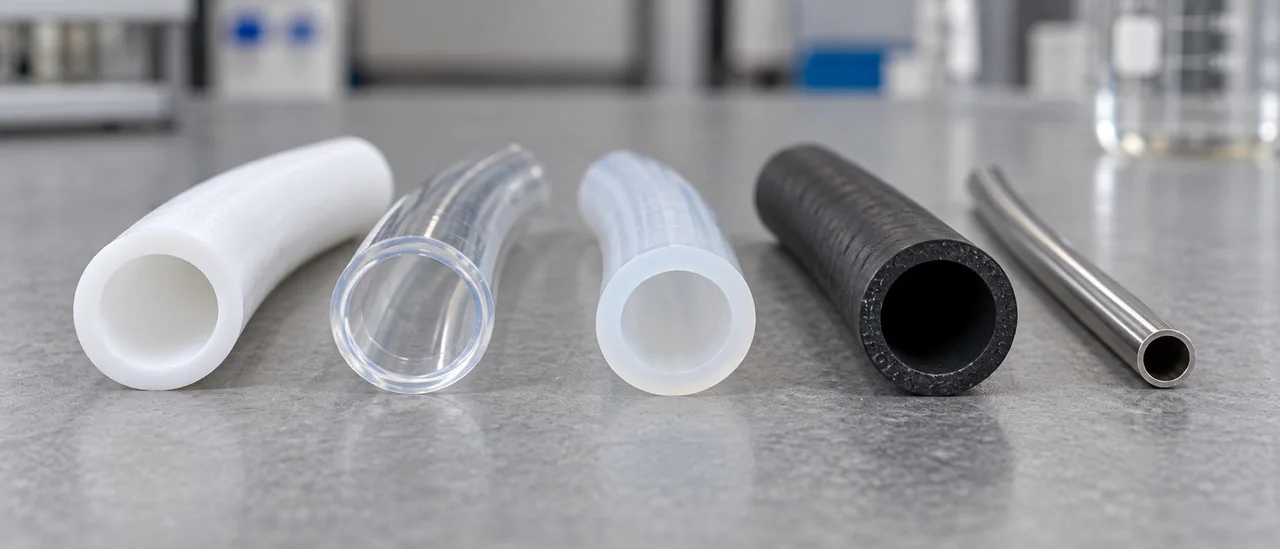

| Материал | Сорбция и «память» линии | Проницаемость газов через стенку | Типовой рабочий диапазон температур | Где применять |
|---|---|---|---|---|
| PTFE | низкая | низкая по O2, CO2, пару | от минус 200 до плюс 260 °C | следовые концентрации, инертные трассы |
| PFA и FEP | низкая | низкая | от минус 200 до плюс 200 °C | агрессивные среды, гибкие участки |
| PVDF | средняя | низкая | от минус 40 до плюс 150 °C | технологические линии |
| Полиэтилен (HDPE, LDPE) | средняя | средняя | от минус 70 до плюс 80 °C | неагрессивные потоки, дешёвые трассы |
| Пластифицированный ПВХ | высокая | средняя | от минус 20 до плюс 70 °C | воздух, вентиляция, черновые измерения |
| Силикон платиновой вулканизации | средняя | высокая по O2, CO2, пару | от минус 40 до плюс 200 °C | гибкие и часто сменяемые участки, подача пробы |
| Нержавеющая сталь | низкая | отсутствует | от минус 200 до плюс 400 °C | магистрали пробоотбора, высокие давления |
Диаметр, длина и внутренний объём: вклад трубки во время отклика
Трубка для газоанализатора задаёт внутренний объём тракта: изделие 4×6 мм длиной 2 м удерживает около 25 мл газа, при отборе 0,5 л/мин на продувку уходит порядка 3 с. Проба доходит до датчика с задержкой из времени замещения объёма и инерции сенсора. Короткая линия малого сечения даёт резкий фронт, длинная и широкая размывает пик и занижает амплитуду коротких выбросов.
Чтобы сузить внутренний диаметр без потери скорости отбора, оценивают режим потока: при сечении 1–3 мм и расходах до 1 л/мин течение остаётся ламинарным, но растёт сопротивление и риск подсоса через негерметичные стыки. Каждый тройник, фильтр и переходник добавляет мёртвый объём, поэтому их число минимизируют, а соединения проверяют на утечки. Перед замером линию продувают трёх-пятикратным объёмом тракта, иначе в датчик придёт остаток предыдущей пробы. Точные значения объёма и времени продувки берут из паспорта изделия и документации газоанализатора.
Проницаемость стенки и утечки: где трубка становится источником ошибки
Стенка трубки газоанализатора работает как мембрана: кислород, CO2 и водяной пар диффундируют через неё в обоих направлениях. На вакуумных и низконапорных линиях это добавляет газ в пробу, прибор завышает концентрацию. Вклад растёт при тонкой стенке и большой длине участка. Ниже перечислены действия, выявляющие подсос и сквозную диффузию.
- Заглушить вход и убедиться, что показания кислорода не растут за 5–10 минут.

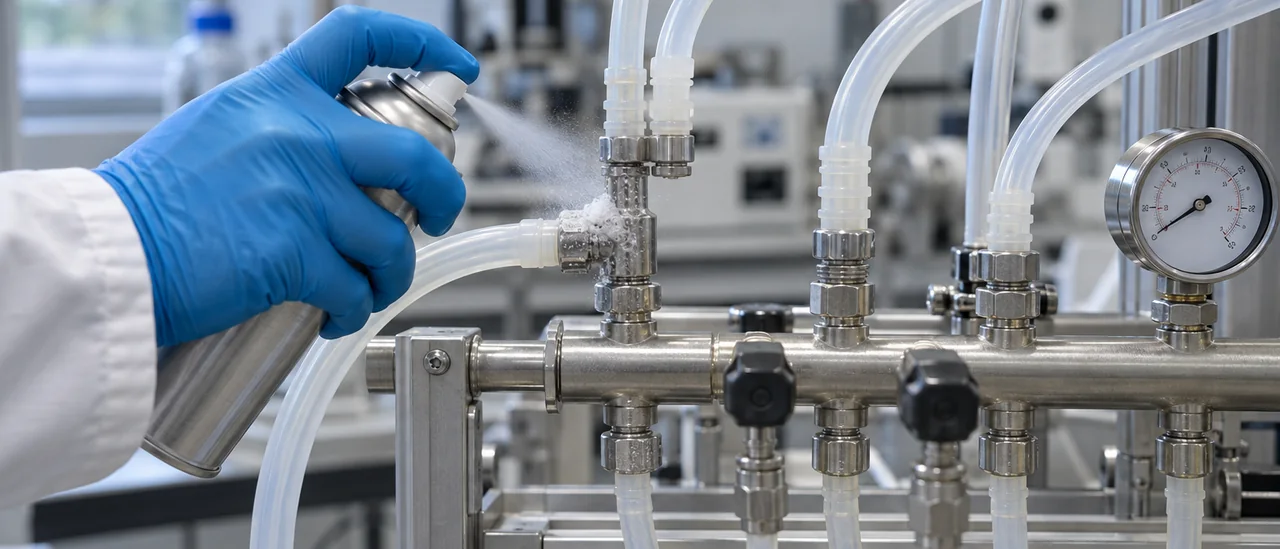

- Проверить обмыливанием каждый стык, штуцер и хомут при рабочем давлении.
- Заменить короткие участки силикона на материал с низкой проницаемостью у точки отбора.
- Проверить затяжку хомутов: избыток пережимает стенку и создаёт локальный зазор.
- Сверить в паспорте толщину стенки и допуск по внутреннему диаметру.
Рост кислорода при заглушенном входе или потеря разрежения указывают на утечку в тракте. Обмыливание стыков и опрессовка выявляют дефекты быстрее визуального осмотра. Микроутечка в 1 мл/мин на длинном тракте сдвигает результат. После замены трубки проверку повторяют, затем запускают калибровку.
Температура, влага и агрессивные среды в линии отбора пробы
Конденсат в линии отбора искажает измерения: вода растворяет аммиак и SO2 и занижает их концентрацию. Линию греют до 120–180 °C, а силиконовая трубка для газоанализатора в стандартном исполнении выдерживает от −50 до +200 °C в зависимости от марки. Фторполимеры (PTFE, FEP, PFA) держат 200–260 °C и меньше сорбируют влагу, но жёстче в монтаже. Рабочий диапазон и максимальную температуру сверяют с паспортом изделия.
Пары аммиака, сероводорода и SO2 во влажной линии диффундируют через силиконовую стенку, поэтому для них выбирают фторполимер. Масла, топливо и ароматические растворители вызывают набухание силикона, потерю прочности и ложный отклик. Автоклавирование при 121 °C и 134 °C и CIP-мойку с щёлочью или кислотой силикон платиновой вулканизации выдерживает, но каждый цикл ускоряет старение. Стойкость марки к среде проверяют по паспорту перед заменой.
Где силикон уместен, а где уступает другим материалам
Силиконовая трубка для газоанализатора не подходит для контакта с нефтяными маслами, топливом и ароматическими растворителями: материал набухает, меняет твёрдость и геометрию канала. Усадка просвета искажает расход и добавляет погрешность в отбор пробы. Ограничены и рабочие давления: при избыточном стенка деформируется, при знакопеременных нагрузках быстрее истирается в местах перегиба. Для агрессивных сред, высокого давления и абразивных потоков корректнее металл или PTFE.
Где нужны гибкость, частые переключения и стерилизация, силикон удобнее: держит форму при изгибе, переносит автоклавирование и CIP-мойку, допускает визуальный контроль потока через прозрачный участок. Для лабораторных и пищевых линий подойдут лабораторные силиконовые трубки с внутренним диаметром от 1 до 25 мм и наружным от 2 до 40 мм, включая изготовление по ТЗ заказчика. Значения по среде, температуре и ресурсу берут из паспорта изделия.
Чек-лист подбора трубки и шланга газоанализатора
Начинайте с состава и концентраций газа, затем фиксируйте температуру, давление, влагу, стерилизацию и CIP-мойку. Определяйте внутренний и наружный диаметр, толщину стенки, твёрдость по Шору A, гибкость и радиус изгиба. Перед заявкой сверьте типоразмеры силиконовых трубок и шлангов с нужным диапазоном.
- Состав газа и концентрации: пределы измерений, агрессивность компонентов.
- Температура, давление, влага: рабочий диапазон, точка росы, риск конденсата.
- Стерилизация и мойка: автоклавирование, режимы CIP, число циклов.
- Геометрия и жёсткость: внутренний и наружный диаметр, стенка, Шор A, радиус изгиба.
Пункты переносите в заявку или ТЗ, запросите образец, проверьте герметичность и повторите замер с контрольной смесью. Частые ошибки: длинная линия без обогрева, случайный шланг из ПВХ, переходники из другого материала, отсутствие продувки перед отбором.
Документы, повторяемость партий и работа по чертежу
Перед закупкой трубки для газоанализатора запрашивают регистрационное удостоверение Росздравнадзора, заключение о соответствии Единым санитарно-эпидемиологическим и гигиеническим требованиям и выписку из Реестра российской промышленной продукции Минпромторга. Для медицинских и пищевых линий отсутствие этих бумаг закрывает поставку на входном контроле. Подлинность и область действия подтверждающие документы на продукцию сверяют по реестровым записям, а не по копиям в коммерческом предложении. Номера и срок действия сопоставляют с паспортом на партию.
Повторяемость партий влияет на настройку линии не меньше номинальных размеров. Отклонение внутреннего диаметра и толщины стенки сдвигает внутренний объём и время отклика, разброс твёрдости по Шору A меняет усилие посадки на штуцере, смена оттенка указывает на другое сырьё. В заказе фиксируют допуски на диаметры, диапазон твёрдости и требование изготовления по чертежу или техническим требованиям заказчика. В паспорте указывают номер партии, дату выпуска, материал и тип вулканизации, номинальные и предельные диаметры, твёрдость по Шору A, температурный диапазон и ссылки на подтверждающие документы.
Вопросы и ответы
Можно ли ставить силиконовую трубку на линию с кислородом или закисью азота?
Силикон химически совместим с кислородом, но его высокая газопроницаемость приводит к диффузии O2 через стенку, что искажает показания, особенно при низких концентрациях. Для закиси азота силикон набухает и активно сорбирует N2O, поэтому на таких линиях обычно применяют PTFE, FEP или нержавеющую сталь. Если всё же используете силикон, держите линию минимальной длины и проверяйте калибровку по поверочной смеси.
Насколько длинной может быть линия отбора пробы, чтобы время отклика осталось приемлемым?
Время отклика растёт пропорционально внутреннему объёму линии, который считается как π × (d/2)² × L. Для силиконовой трубки с внутренним диаметром 3 мм и расходе от 0,5 до 1 л/мин длина от 2 до 3 м даёт задержку в несколько секунд, что обычно приемлемо. Превышение длины свыше 5 м без увеличения расхода приводит к заметному запаздыванию и размыванию фронта пробы. Точные цифры зависят от вязкости газа и параметров насоса, поэтому проверяйте на конкретном газоанализаторе.
Нужно ли менять трубку после работы с аммиаком, сероводородом или парами растворителей?
Да, для аммиака, сероводорода и паров растворителей силикон склонен к сорбции и последующей десорбции, что даёт «память» и ложные сигналы при переключении на другую среду. После контакта с такими веществами трубку либо заменяют, либо подвергают длительной продувке инертным газом, но полного восстановления свойств не гарантирует даже она. Для регулярных измерений этих компонентов целесообразно выделить отдельную линию из PTFE или нержавеющей стали. Если используете силикон, проверьте химическую стойкость по паспорту изделия.
