Трубка для кофемашины: виды, материалы и как подобрать замену
Какие трубки работают в кофемашине: контуры, температура и давление
Трубка для кофемашины подбирается под каждый контур: условия разные. Подача воды из бака или водопровода идёт при 5–25 °C и давлении 1–3 бар на всасывании. Магистраль от бойлера к заварочному блоку держит воду до 96 °C при 9–15 бар.
Паровая линия работает при 120–140 °C, молочный тракт с продуктом 4–8 °C. Дренаж отводит отработку без давления, линия манометра передаёт давление на прибор. Ограничение при замене задаёт среда: горячим участкам нужна термостойкость, молочным и водяным — гигиенический допуск.
| Контур | Температура и давление | Что учесть |
|---|---|---|
| Подача воды | 5–25 °C, 1–3 бар | гигиена, гладкий канал |
| Бойлер–заварочный блок | до 96 °C, 9–15 бар | термостойкость |
| Паровая линия | 120–140 °C | запас по температуре |
| Молочный тракт | 4–8 °C | пищевой допуск, мойка |
| Дренаж и слив | отработка, без давления | стойкость к среде |
| Линия манометра | до 15 бар | посадка, точность |
Материалы трубок: где работает силикон, а где нужен PTFE или EPDM
Трубка для кофемашины подбирается по среде и температуре. Силикон платиновой вулканизации закрывает большинство задач: диапазон обычно от −50 до +200 °C, есть пищевой допуск, он выдерживает воду, молоко, пар и CIP-мойку щелочными и кислотными растворами. Слабые места: кофейные и минеральные масла постепенно набухают в нём, абразивные включения в воде истирают стенку, давление выше 3–6 бар и длительный перегрев паром сокращают ресурс. Подтверждение пищевого применения берётся из паспорта изделия и документов поставщика, а не «на глаз» по цвету материала.
Где силикон ограничен, ставят другие материалы. EPDM дешевле и хорошо держит пар и горячую воду, но хуже переносит жиры и требует стабилизации под пищевой допуск. PTFE работает до +260 °C и стоек почти ко всем средам, включая масла, поэтому уместен на контурах с кофейным маслом и агрессивной химией, однако он жёсткий и не годится для подвижных соединений. ПВХ и полиуретан применяют на холодных линиях воды и дренаже: первый не терпит нагрева выше ~60 °C, второй прочен на истирание, но требует внимания к пищевому допуску. Фторкаучук (FKM) закрывает масла и высокие температуры, а армированный шланг берут на линии с давлением выше рабочего для мягких трубок.
| Материал | Рабочий диапазон температур | Стойкость к средам в кофемашине | Где применяют | Ограничения |
|---|---|---|---|---|
| Силикон платиновой вулканизации | −50…+200 °C | Вода, молоко, пар, CIP-мойка | Молочный тракт, линия воды | Масла, давление, истирание |
| Силикон пероксидной вулканизации | −50…+200 °C | Вода, пар; пищевой допуск не гарантирован | Технические контуры | Запах, вкус, нет пищевого допуска |
| EPDM | −40…+150 °C | Вода, пар; жиры ограниченно | Паровая линия, вода | Масла, нужен пищевой допуск |
| PTFE | −70…+260 °C | Вода, масла, химия | Контур кофейного масла | Жёсткость, цена, монтаж |
| ПВХ | −10…+60 °C | Холодная вода, дренаж | Линия подачи воды | Нагрев, пищевой допуск |
| Полиуретан | −30…+80 °C | Вода, воздух; масла частично | Дренаж, воздушные линии | Нагрев, пищевой допуск |
| Фторкаучук (FKM) и армированный шланг | −20…+200 °C | Масла, горячая вода, давление | Линии под давлением, масла | Цена, гибкость |
Размеры и твёрдость: как читать маркировку трубки

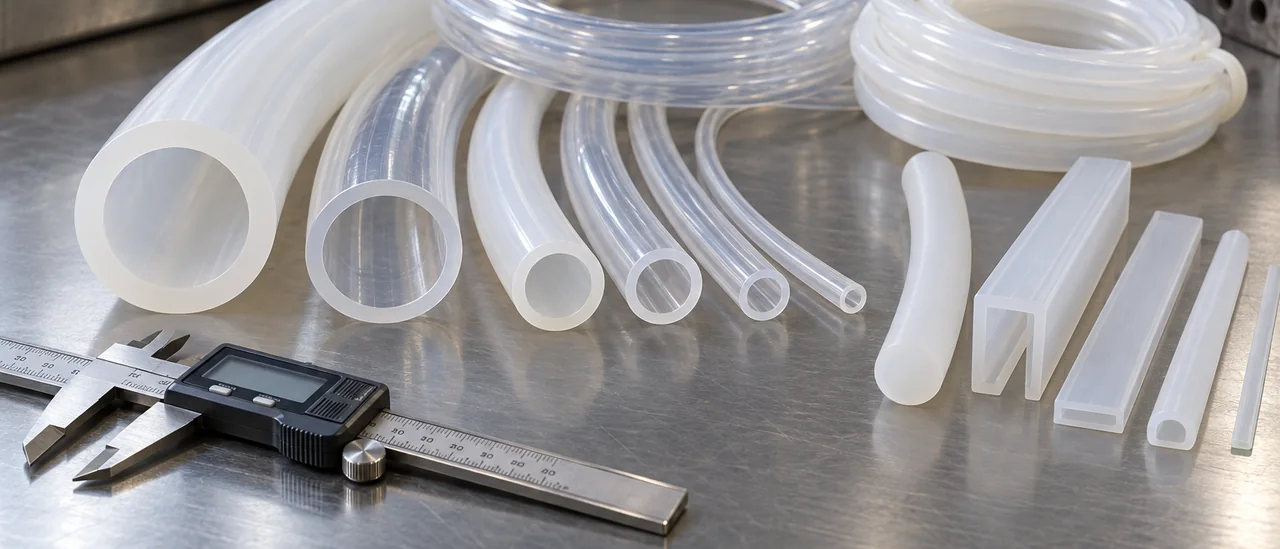

Маркировка силиконовой трубки читается как «внутренний диаметр × наружный»: типовые 3×5, 4×6, 5×8, 6×8, 8×12 мм. Разность чисел даёт толщину стенки, обычно 1–4 мм; допуск на диаметр берут из паспорта, он определяет посадку на штуцер. Подбирая трубку для кофемашины, сверяйте размеры по каталогу: типоразмеры силиконовых трубок и шлангов приведены с фактическими значениями.
Твёрдость по Шору A у экструдированных силиконовых трубок обычно 50–70: чем выше значение, тем труднее натянуть трубку на штуцер и тем меньше она склонна к пережиму под хомутом. Радиус изгиба берут не меньше трёх наружных диаметров, длину трассы считают с запасом 5–10 % на температурное расширение. Резкий изгиб у фитинга создаёт напряжение и ускоряет износ стенки.
Фитинги и соединения: диаметр, натяг, хомуты и быстросъёмы

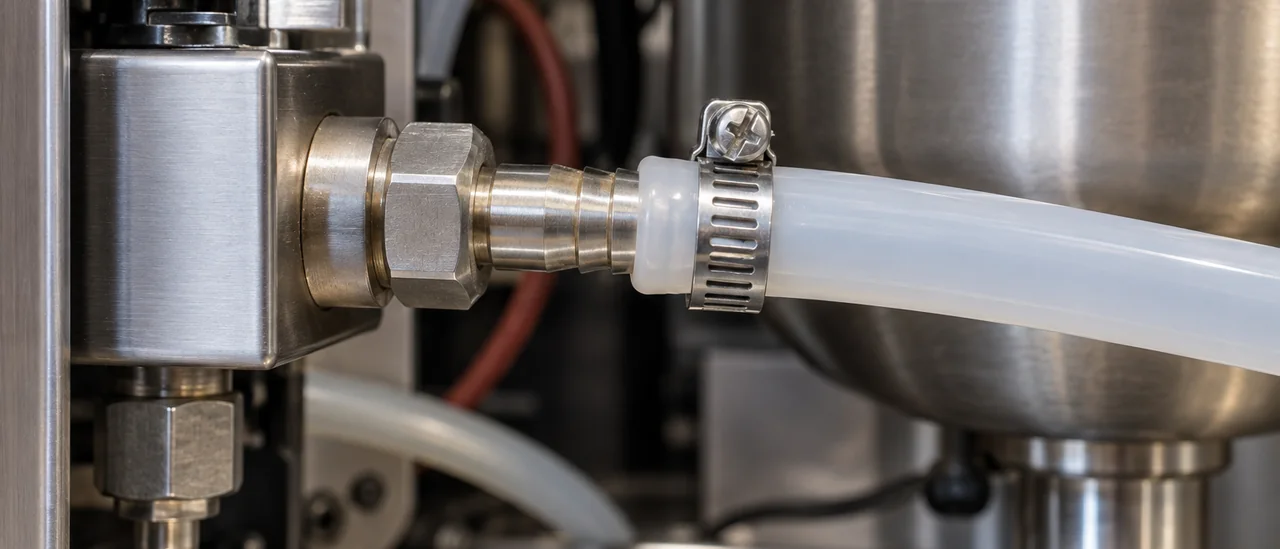

Трубка для кофемашины садится на штуцер с ёлочкой под хомут, на быстросъёмный фитинг или резьбовой переходник. Посадочный диаметр подбирают так: внутренний диаметр трубки на 10–20% меньше диаметра штуцера, тогда эластомер обжимает ёлочку за счёт упругости. Под быстросъём нужен ровный торец и калиброванная стенка, иначе цанга не зажмёт трубку. Точные допуски указаны в паспорте изделия.
Перетянутый хомут режет стенку: материал продавливается под кромкой, разрыв идёт по надрезу. Залом у фитинга действует похоже, стенка работает на изгиб и трескается на нагреве и в цикле мойки. После замены герметичность проверяют на рабочем давлении, осматривают стык на потёки и следы пара, через сутки контроль повторяют.
Как подобрать замену: пошаговый чек-лист параметров
Подбор трубки для кофемашины начинается с контура: линия воды, пар, молочный тракт, дренаж, среда и её температура. Зафиксируйте диаметр штуцера штангенциркулем, уточните рабочее и пиковое давление. Сравните значения с допустимыми для выбранной толщины стенки.
Проверьте режим мойки и стерилизации, пищевой допуск, твёрдость по Шору A и толщину стенки, длину берите с запасом на монтаж и температурное расширение. Для линии воды и молочного тракта подойдут пищевые силиконовые трубки с подтверждающими документами. Нестандартные размеры и сечения изготовят по чертежу заказчика: внутренние диаметры силиконовых трубок лежат в диапазоне от 1 до 25 мм при наружном от 2 до 40 мм. Перед закупкой партии сверьте фактические размеры и твёрдость с паспортом изделия.
Типовые ошибки при подборе и замене трубки
Трубку для кофемашины берут по наружному диаметру, хотя посадку на штуцер определяет внутренний: расхождение в 1 мм даёт протечку при 9 бар. В горячий контур ставят ПВХ, размягчающийся при 60–70 °C. В молочный тракт попадает технический силикон без пищевого допуска.
- Проверяйте ID, а не OD: внутренний диаметр должен совпадать со штуцером и допуском по паспорту.
- Для горячего контура уточняйте температурный класс материала, ПВХ не подходит.
- В молочном тракте используйте только силикон с пищевым допуском по документации.
- Хомут затягивайте до фиксации, без видимой деформации стенки.
- Промывайте контур после замены по регламенту производителя кофемашины.
Перетянутый хомут сдавливает стенку и создаёт залом у штуцера. Петля с изгибом меньше минимального радиуса пережимает канал и ускоряет истирание. После замены контур не промывают, остатки старой среды попадают в напиток. Новую трубку ставят на штуцер с задирами, что рвёт материал при первом цикле.
Износ и ресурс: по каким признакам пора менять трубку
Силиконовая трубка кофемашины стареет независимо от исправности: стенка теряет эластичность и твердеет на 5-10 Шор A. Первым сдаётся участок у штуцера, где трубка натянута и греется. Сигналы износа:
- Потемнение или помутнение стенки по всей длине и у штуцера
- Стойкий посторонний запах, не уходящий после промывки и продувки
- Отвердение: изгиб оставляет белесый след и сопровождается треском
- Трещины у штуцера, задубевание в месте посадки, подтёки под хомутом
- Снижение расхода воды или молока при прежнем давлении в бойлере
Паровой и молочный контуры изнашиваются быстрее водяного: пар даёт 120-140 °C и циклы нагрев-остывание, молоко оставляет белково-жировой налёт. Жёсткая вода (выше 7 °Ж) откладывает накипь, редкая промывка усиливает рост биоплёнки внутри стенки.
Документы, пищевой допуск и партии: что проверить перед закупкой
До заказа запросите пакет документов. Для контуров, контактирующих с водой и напитками, нужны заключение о соответствии Единым санитарно-эпидемиологическим и гигиеническим требованиям и сведения о пищевом допуске материала. Для медицинских серий добавляют регистрационное удостоверение Росздравнадзора, для госзакупок важно наличие в реестре российской промышленной продукции. Подтверждающие документы на продукцию проверяют до подписания спецификации.
В спецификации фиксируйте допуск по внутреннему и наружному диаметру и разброс твёрдости по Шору A от партии к партии: он влияет на посадку на фитинги. Уточните условия хранения, срок годности и минимальный объём на нестандартные размеры со стоимостью оснастки. Точные значения допусков и твёрдости берут из паспорта изделия. Так закупка трубки для кофемашины проходит без пересогласований.
Вопросы и ответы
Какая трубка нужна для подачи воды в кофемашину: материал, размеры, температурный диапазон?
Для подачи воды обычно используют пищевые трубки из силикона платиновой вулканизации, EPDM или PTFE. Внутренний диаметр подбирают под штуцер, типовые значения от 4 до 8 мм, наружный от 8 до 12 мм. Рабочая температура воды до 95 °C, кратковременно до 120 °C при стерилизации. Точные размеры и твёрдость (обычно 50–70 Shore A) указывают в паспорте изделия.
Выдержит ли силиконовая трубка давление 9 бар в линии бойлера, и что проверить в паспорте изделия?
Стандартная силиконовая трубка без армирования при 9 бар может не подойти, если стенка тонкая и твёрдость низкая. Для таких условий подбирают трубку с толщиной стенки не менее 3 мм и твёрдостью 60–70 Shore A, но окончательное решение зависит от рабочей температуры и типа соединения. В паспорте смотрят на параметр «рабочее давление» при конкретной температуре, а также на наличие армирующего слоя. Если давление стабильно 9 бар и выше, часто применяют армированные или PTFE-трубки.
Как подобрать внутренний диаметр трубки под штуцер, чтобы соединение не протекало?
Измерьте наружный диаметр штуцера. Для посадки на ёрш внутренний диаметр трубки берут на 10–15% меньше диаметра штуцера, чтобы обеспечить натяг. Для гладкого штуцера с хомутом внутренний диаметр подбирают равным или на 0,5 мм меньше. Если диаметр подобран верно, трубка садится плотно без перекручивания и не требует избыточного усилия.
Какие документы должны быть на партию пищевой силиконовой трубки для кофемашины, и как часто её менять?
На партию пищевой трубки нужны документы о соответствии санитарно-эпидемиологическим требованиям (например, заключение о соответствии Единым санитарно-эпидемиологическим и гигиеническим требованиям) и паспорт изделия с указанием материала, размеров и температурного диапазона. В России также может быть регистрационное удостоверение Росздравнадзора, если изделие медицинского назначения. Менять трубки в кофемашине рекомендуется каждые 6–12 месяцев для молочных линий и раз в 12–24 месяца для водяных, ориентируясь на помутнение, трещины, потерю эластичности и появление постороннего вкуса.
