Трубка для насоса-дозатора: силикон, сантопрен, тайгон — сравнение материалов
Силикон, сантопрен или тайгон: короткий ответ для типовой задачи
Для трубки насоса-дозатора логику отбора задаёт перекачиваемая среда. Силикон платиновой вулканизации берут там, где нужны стерилизация, контакт с пищевыми и медицинскими средами и максимальный ресурс в перистальтической голове. Сантопрен (хлорсульфированный полиэтилен) выбирают под масла, топливо, УФ и наружные условия. Трубки типа тайгон (пластифицированный ПВХ) подходят для водных растворов, слабых кислот и щелочей при невысоких температурах.
Четыре фактора, которые отсекают лишние варианты: рабочая среда и её концентрация, температура процесса, режим мойки и стерилизации (автоклав, CIP/SIP) и комплект подтверждающих документов. Сверьте эти четыре пункта, чтобы остались одна-две позиции. Затем уточняют внутренний и наружный диаметр, толщину стенки и твёрдость по Шору A.
Типовые ориентиры по материалам приведены в таблице; точные значения берутся из паспорта изделия конкретной марки и партии. Ресурс в перистальтической голове зависит не только от полимера, но и от числа оборотов, натяжения роликов и противодавления. Подбор заканчивается проверкой паспорта и пробным прогоном.
| Параметр | Силикон платиновой вулканизации | Сантопрен (хлорсульфированный полиэтилен) | Тайгон (пластифицированный ПВХ) |
|---|---|---|---|
| Температурный диапазон | около −50…+200 °C | около −20…+120 °C | около 0…+60 °C |
| Твёрдость по Шору A | 40–70 | 60–75 | 55–80 |
| Автоклавирование, CIP/SIP | да | ограниченно | нет |
| Стойкость к маслам и топливу | низкая | высокая | средняя |
| Стойкость к кислотам и щелочам | средняя | хорошая | хорошая (слабые) |
| Ресурс в перистальтической голове | высокий | средний | низкий |
| Типовое назначение | медицинские, пищевые, стерилизуемые линии | масла, топливо, наружные условия | водные растворы, слабые реагенты |
Что происходит с трубкой в голове дозатора: ресурс, стенка и твёрдость
Почему толщина стенки важнее, чем кажется

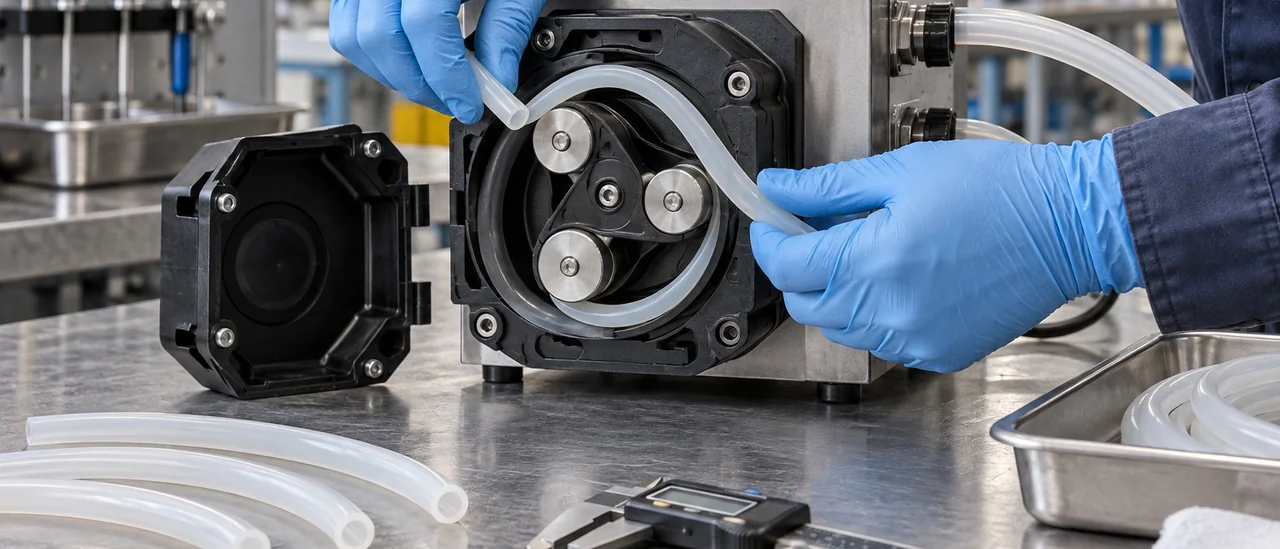

В голове дозатора ролики пережимают трубку десятки раз в минуту. Материал работает на сжатие и восстановление формы. Копится усталость стенки и истирание поверхности, подача падает.
Внутренний диаметр задаёт объём дозы, типовой диапазон 1–25 мм. Наружный диаметр и толщину стенки подбирают под геометрию головы: стенка определяет степень пережима и усилие восстановления. Тонкая быстро теряет форму, толстая требует большего натяжения и греется. Типоразмер сверяют по паспорту изделия.
Как твёрдость по Шору A меняет подачу и ресурс
Твёрдость по Шору A обычно 45–70: мягкие марки восстанавливаются легче, но изнашиваются быстрее, жёсткие держат подачу при большем усилии роликов. Слабое натяжение даёт проскальзывание, сильное ускоряет усталость. силиконовые трубки для перистальтических насосов подбирают по этим параметрам вместе с режимами мойки. Ресурс зависит от частоты вращения, пережима и среды.
| Параметр | Ориентир |
|---|---|
| Внутренний диаметр | 1–25 мм |
| Твёрдость по Шору A | 45–70 |
| Натяжение | по мануалу головы |
Химическая стойкость: где силикон проигрывает
Силикон проигрывает в неполярных средах. Минеральные и синтетические масла, бензин, дизтопливо, ароматические и хлорированные растворители вызывают набухание, снижение прочности и изменение геометрии. Для трубки насоса-дозатора это означает уход расхода и ускоренный износ стенки.
Сантопрен устойчив к озону, УФ, кислотам и щелочам, подходит для наружных и химически нагруженных линий. ПВХ-трубки работают с водой, водными растворами и слабыми кислотами, но разрушаются в кетонах и ароматике. Оба материала требуют проверки по таблицам химстойкости для конкретной среды.
Когда разумнее взять фторполимер или полиэтилен
Совместимость зависит от концентрации, температуры и времени контакта, поэтому ориентируйтесь на таблицы химстойкости и паспорт изделия. Если среда агрессивна или линия работает под давлением и нагревом, разумнее фторполимер (PTFE, FKM) либо полиэтилен для водных и пищевых растворов. В паспорте уточняйте тип материала, диапазон температур и допустимые среды.
| Среда | Силикон | Сантопрен | ПВХ |
|---|---|---|---|
| Вода, растворы | стойкий | стойкий | стойкий |
| Слабые кислоты, щёлочи | ограниченно | стойкий | стойкий |
| Масла, топливо | набухание | ограниченно | ограниченно |
| Ароматика, кетоны | разрушение | ограниченно | разрушение |
Температура, стерилизация и мойка: где силикон вне конкуренции

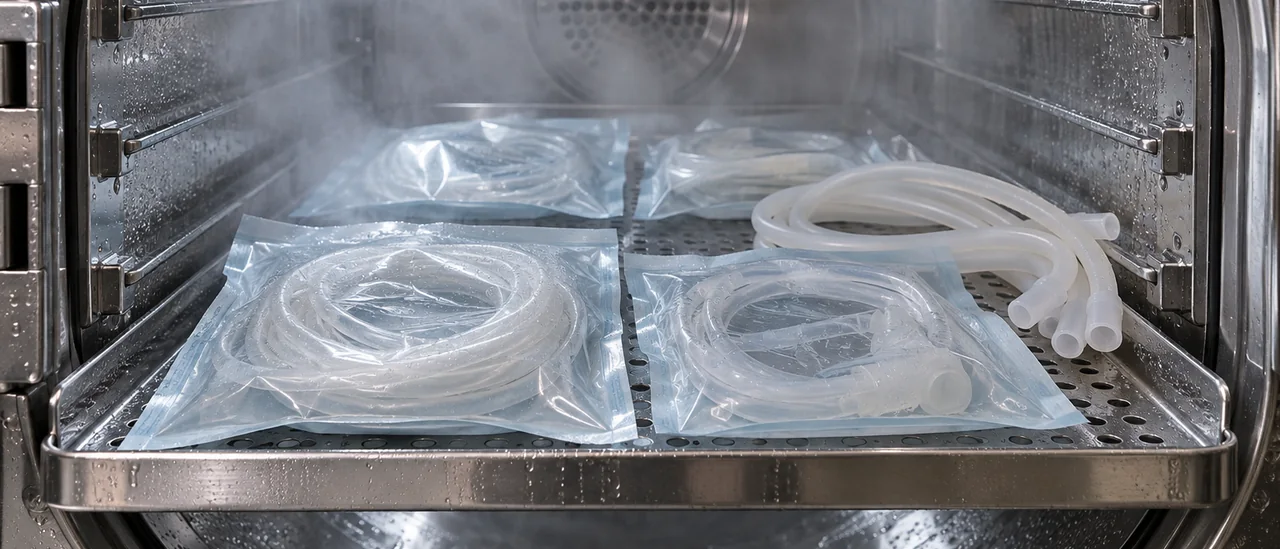

Силикон платиновой вулканизации сохраняет эластичность примерно от минус 60 до плюс 200 °C (точный интервал указан в паспорте изделия). Трубке для насоса дозатора доступны повторные циклы автоклавирования при 121 и 134 °C, сухой жар, SIP- и CIP-мойка щелочными и кислотными растворами. После десятков циклов механические свойства меняются слабее, чем у большинства эластомеров.
Сантопрен держит порядка 100–120 °C, но при частом контакте с паром деградирует быстрее силикона. Термопластичные ПВХ-трубки ограничены примерно 60 °C и автоклавирование не выдерживают. Где линию стерилизуют паром или горячей водой выше 80 °C, силикон вне конкуренции.
Режимы, которые должен уточнить инженер
- Температуру и длительность цикла: 121 °C или 134 °C и время выдержки.
- Число циклов автоклавирования за срок службы трубки.
- Состав, концентрацию и температуру моющих растворов при CIP-мойке.
- Применение сухого жара, SIP-пара или горячей воды под давлением.
- Рабочую среду, давление и максимальную температуру в линии одновременно.
Эти режимы определяют выбор материала не меньше, чем химическая стойкость. Паспорт на конкретное изделие, например на трубки ИТЕК из силикона платиновой вулканизации, содержит рабочий интервал температур и допустимые способы стерилизации. Сверяйте эти данные с фактическими условиями на линии, а не с общими таблицами из каталогов.
Документы: что должно прилагаться к трубке для дозатора
Для медицины, фармы и лабораторий базовый документ, регистрационное удостоверение Росздравнадзора. Пищевым производствам достаточно заключения о соответствии Единым санитарно-эпидемиологическим и гигиеническим требованиям. Силиконовые трубки ИТЕК платиновой вулканизации выпускаются с РУ № РЗН 2024/22268 и включены в реестр Минпромторга под номерами 10736582 и 10791405. Комплект бумаг и документы на силиконовые изделия запрашивайте заранее.
В паспорте проверяйте марку силикона, способ вулканизации (платиновая или пероксидная), твёрдость по Шору A, температурный диапазон, внутренний и наружный диаметр. Обязательны номер партии и дата изготовления: по ним прослеживают каждую поставку в фарме и медицине. Точные значения берутся из паспорта партии, а не из каталогов.
На входном контроле сверяйте партию на этикетке с паспортом и спецификацией. Храните паспорта с историей замен на дозаторах: это упрощает разбор отклонений по дозировке. Если изготовитель не даёт по партии твёрдость и температурный диапазон, смените поставщика.
Порядок подбора и типовые ошибки при замене трубки
Подбор трубки для насоса дозатора начинайте со среды и её концентрации: от этого зависит материал. Затем зафиксируйте рабочую и максимальную температуру, режим мойки и стерилизации, подачу и вязкость продукта. Давление на выходе проверяйте в последнюю очередь: оно задаёт требования к стенке.
Размеры берите по внутреннему диаметру, он определяет подачу, наружный подбирается под голову дозатора. Толщину стенки считайте от давления, твёрдость по Шору A, от усилия пережима. Уточните длину трубки в голове, закладывайте запас на смену.
Частые ошибки: выбор только по наружному диаметру, тонкая стенка под давление, перетянутая крышка головы, автоклавирование ПВХ, закупка без запаса расходника при непрерывном режиме. Разбор трубок в перистальтических насосах поможет сверить параметры.
- Внутренний диаметр задаёт подачу, наружный, посадку в голове дозатора.
- Толщина стенки соответствует давлению на выходе и усилию пережима.
- Для автоклава берите материал, стойкий к 121–134 °C, ПВХ не подходит.
- Крышку головы затягивайте по инструкции, перетяжка ускоряет износ.
- При непрерывном режиме держите запас расходников минимум на смену.
- Сверьте в паспорте изделия Шор A, диапазон температур и ресурс.
Вопросы и ответы
Можно ли заменить трубку из тайгона на силиконовую в том же насосе-дозаторе, не меняя настройки?
Замена возможна только при совпадении внутреннего диаметра и толщины стенки, иначе изменится объём дозы и давление в линии. Силикон мягче тайгона, поэтому насос придётся перенастроить или снизить частоту вращения, а ресурс трубки окажется меньше. Тайгон берут там, где нужны стойкость к истиранию и стабильная подача на длительной дистанции.
Сколько часов работы выдерживает трубка в перистальтическом насосе до замены?
Ресурс зависит от твёрдости по Шору A, внутреннего диаметра, частоты вращения ротора и противодавления; для силикона 50-60 Шор A типовой интервал составляет от 200 до 1000 часов непрерывной работы. Производительность падает постепенно, поэтому точку замены определяют по калибровке дозы, а не по разрыву. Точный ресурс для конкретной марки указывают в паспорте изделия вместе с условиями испытаний.
Выдержит ли силиконовая трубка автоклавирование при 134 °C?
Силикон платиновой вулканизации допускает паровой автоклав при 134 °C, обычно от 15 до 20 минут на цикл, но число циклов ограничено и его указывает изготовитель. После 30-50 циклов стенка теряет эластичность, появляются микротрещины, что критично для точного дозирования. Партию, идущую на повторную стерилизацию, проверяют на геометрию и твёрдость.
Подходит ли силикон для дозирования масел, топлива и растворителей?
Нет, неармированный силикон набухает в неполярных средах (минеральные масла, дизель, бензин, толуол, ксилол), теряет прочность и меняет размеры. Для таких сред применяют тайгон (ПТФЭ), фторкаучук или сантопрен, выбор зависит от конкретного растворителя и рабочей температуры. При коротком разовом контакте силикон иногда используют, но ресурс будет непредсказуемым.
Как подобрать размер трубки и какие документы запросить на партию?
Для насоса ключевой внутренний диаметр: он задаёт объём дозы и посадку на ротор, а наружный отвечает за совместимость с фитингами и зажимом головки. Отклонение даже на 0,2 мм заметно меняет подачу, поэтому размер сверяют с документацией насоса и паспортом трубки; трубки, выпускаемые экструзией, например в ассортименте ИТЕК, закрывают внутренние диаметры от 1 до 25 мм и наружные от 2 до 40 мм. Вместе с партией запрашивают паспорт изделия, сведения о твёрдости по Шору A и подтверждающие документы, для медицинских задач регистрационное удостоверение Росздравнадзора.
