Уплотнительный шнур: материалы и подбор

Материалы уплотнительного шнура: сравнение по условиям работы

Материал уплотнительного шнура подбирают от рабочей среды, температуры и требований гигиены. Силикон платиновой вулканизации закрывает большинство задач с водными средами, паром и моющими растворами: сохраняет эластичность примерно от −60 до +200 °C, не содержит ДХБ. Номенклатура силиконовых шнуров круглого и профильного сечения включает монолитные изделия до 40 мм и позиции под нестандартную оснастку. Точные значения температуры, твёрдости и остаточной деформации берут из паспорта изделия: зависят от марки компаунда и геометрии сечения.

С минеральными маслами, топливом, абразивом или высоким давлением силикон уступает другим эластомерам. NBR держит масла и углеводороды, ЭПДМ лучше работает с водой и паром, FKM выдерживает агрессивные среды и до +200…+250 °C, ПТФЭ даёт минимальное трение и химическую инертность, полиуретан берёт истирание. Силикон пероксидной вулканизации прочнее на разрыв, но проигрывает платиновому по чистоте и запаху, поэтому для пищевых и медицинских узлов его применяют реже.

Геометрия шнура: сечение, допуски и канавка

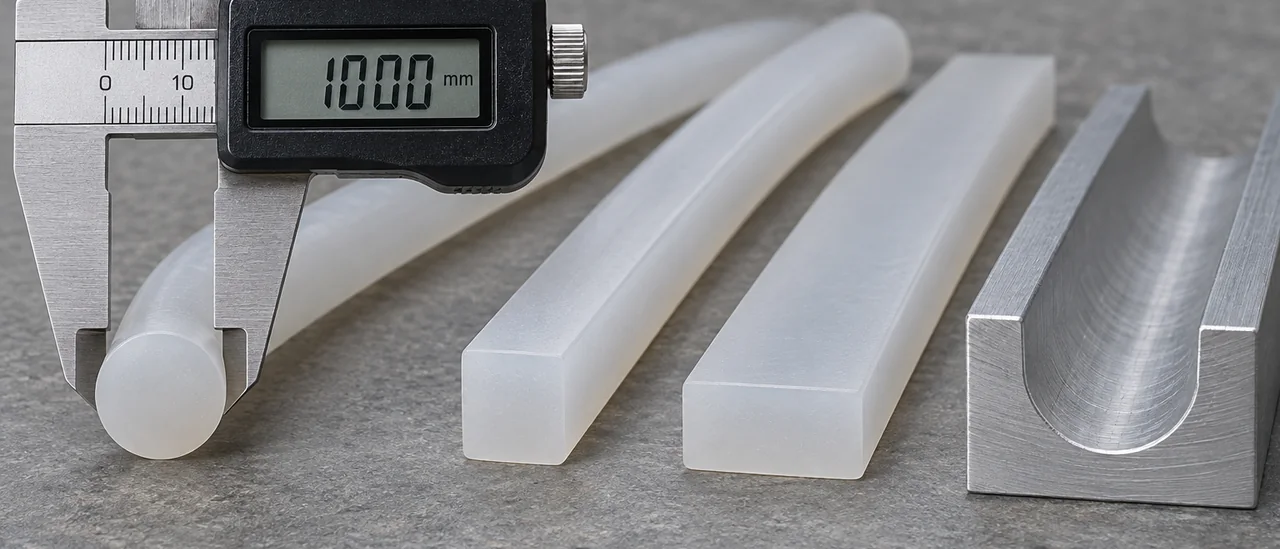

Форма сечения решает, как уплотнительный шнур садится в паз. Круглый профиль даёт точечный контакт и прощает смещение при монтаже, квадратный и прямоугольный работают по всей площади и точнее ложатся в канавку. Герметичность задаёт степень заполнения паза: отношение объёма шнура к объёму канавки. Для статики типично 70–85 %, для подвижных узлов 60–75 %, точные значения берут из паспорта изделия.

Допуск на сечение и разброс по длине бухты влияют не меньше формы. Если размер «плавает», в контуре появляются пережим и недожим. Для сечений 2–40 мм отклонение нормируется в десятых долях миллиметра, у мягких марок диапазон шире. Перед монтажом сверяйте фактический размер с чертежом канавки и оставляйте запас на тепловое расширение.

Твёрдость по Шору A и остаточная деформация сжатия

Почему мягкий шнур не всегда герметичнее

Твёрдость уплотнительного шнура по Шору A обычно лежит в диапазоне 30–80, для большинства узлов подбирают 50–70. Мягкий материал прижимается меньшим усилием и лучше заполняет неровности канавки, поэтому герметичен уже при низком давлении среды. Однако избыточно мягкий шнур выдавливается в зазор и хуже держится при монтаже. Жёсткий требует высокого усилия затяжки, зато стабильнее сопротивляется экструзии под давлением.

Второй параметр в паспорте, остаточная деформация сжатия, показывает, насколько шнур вернётся к исходной толщине после сжатия при нагреве; типовые испытания проводят при 70 или 100 °C в течение 24 или 70 часов. Чем ниже показатель, тем дольше узел сохраняет прижим и герметичность. Силикон платиновой вулканизации даёт значения порядка 10–25% в зависимости от твёрдости и режима испытания. Сверяйте в паспорте температуру, время выдержки и степень сжатия, иначе цифры разных марок несопоставимы.

Температура, среды и давление: границы применимости силикона

Силикон платиновой вулканизации сохраняет эластичность примерно от минус 50 до плюс 200 °C, кратковременно выдерживает больший нагрев. Воду, пар и разбавленные щелочи он переносит устойчиво, спирты ограниченно, при кратком контакте. Масла, топливо, растворители и ароматика вызывают набухание, для этих сред силикон не подходит. Границы по конкретной среде указывает паспорт изделия.

• Вода и пар до 100 °C: силикон работает устойчиво, перегретый пар требует проверки.
• Разбавленные щелочи и спирты: краткий контакт допустим, постоянный ускоряет разрушение.
• Масла, топливо, растворители, ароматика: шнур набухает и теряет эластичность.
• Абразивные среды: нужен защитный слой или износостойкий материал.

Уплотнительный шнур герметизирует за счёт сжатия, а не прочности материала: экструзия в зазор более 10–15 % от сечения снижает надёжность. В вакуумных системах важна остаточная деформация сжатия. Истирание ускоряют подвижные сопряжения и абразивные частицы. Давление выше 10 бар требует другой конструкции уплотнения.

Стерилизация, CIP-мойка и подтверждающие документы

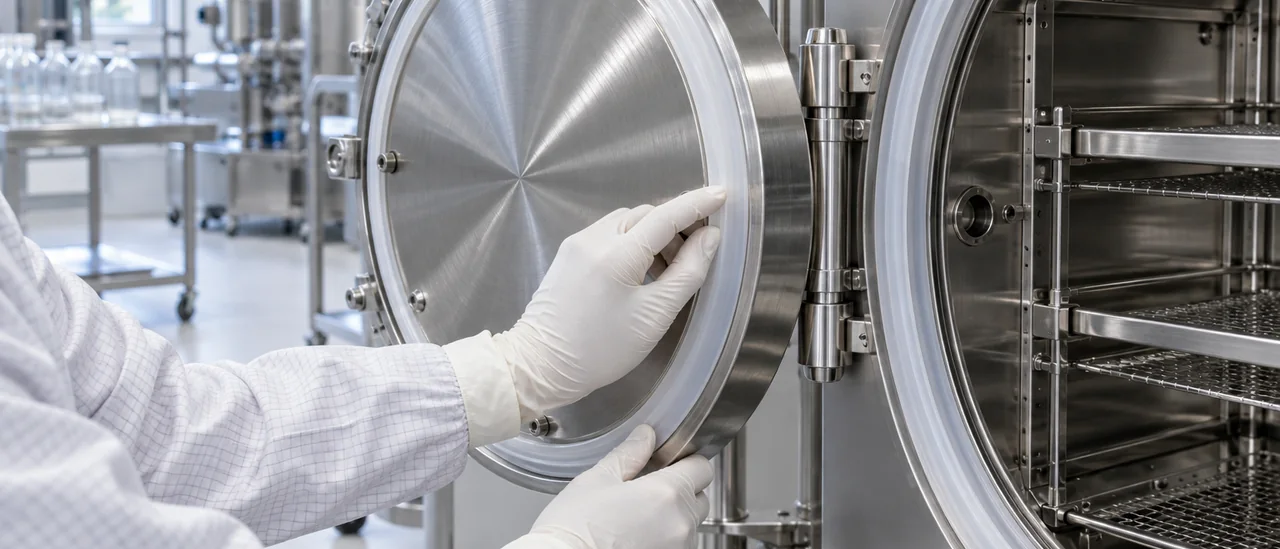

Режимы стерилизации и мойки задают ресурс уплотнительного шнура сильнее, чем рабочая температура. Типовые циклы: автоклав 121 °C (20–30 мин), автоклав 134 °C (4–7 мин), сухожаровой шкаф 160–180 °C, паровой и химический SIP. Каждый цикл добавляет нагрузку, поэтому ресурс считают в циклах, а не в часах, и проверяют по паспорту партии.

CIP ведут щелочными (на основе NaOH) и кислотными моющими при 60–80 °C с промежуточным ополаскиванием и сушкой. До закупки запрашивают паспорт партии с твёрдостью, диапазоном температур и допустимыми средами; для медицинских и пищевых применений нужны регистрационное удостоверение Росздравнадзора, заключение о соответствии санитарным требованиям и запись в реестре Минпромторга, перечень таких бумаг собран в разделе документы на силиконовые изделия.

Порядок подбора: чек-лист параметров узла

Подбор уплотнительного шнура начинают со среды: масла, топливо и концентрированные кислоты отсекают часть материалов. Затем фиксируют рабочую температуру и давление, по ним задают степень сжатия (типовой ориентир 15–25% от высоты сечения). Завершают размером канавки, твёрдостью по Шору A, режимами мойки и стерилизации, документами и объёмом партии.

• Среда: вода, пар, кислоты, щёлочи, спирты, масла, топливо.
• Температура и давление с учётом пиков при автоклавировании и CIP-мойке.
• Усилие прижима и степень сжатия под канавку.
• Твёрдость по Шору A и остаточная деформация сжатия после циклов.
• Документы: удостоверение Росздравнадзора, заключение о соответствии, реестр Минпромторга.
• Размеры сечения и объём партии: круглые шнуры до 40 мм.

Пять ошибок, приводящих к течи: подбор по цене, игнорирование теплового расширения, неверный допуск паза, монтаж с перекрутом, выход за температурный диапазон. При нагреве шнур удлиняется, жёстко зафиксированный контур деформируется. Узкий паз не оставляет места для деформации, перекрут создаёт локальные зазоры.

Шнур или профиль-уплотнитель: когда нужна нестандартная геометрия

Круглый уплотнительный шнур удобен в монтаже, но в открытом пазу смещается под нагрузкой и выдавливается в зазор, а на сложном контуре с поворотами и переменной высотой не даёт стабильного обжатия. Крепление клеем или скобами добавляет операцию и риск неравномерной посадки. Когда герметичность узла критична, заказывают силиконовый профиль-уплотнитель по чертежу: полый, лепестковый, с выступами, полками или каналом под ответную деталь. Такая геометрия фиксируется в пазу и повторяет контур детали.

Профиль формуют экструзией через оснастку под конкретное сечение. Реально получить стенку от 0,8 до 5 мм, высоту полки до 20 мм и габарит сечения до 40 мм; тонкие лепестки и внутренние полости проверяют на устойчивость формы. Допуски, радиусы и твёрдость указывают в паспорте изделия.

Входной контроль и поставка: что проверить в партии

Входной контроль начинается с измерения сечения: замерьте диаметр или сторону профиля в 5–6 точках по длине бухты, а не только на концах. Разброс говорит о нестабильности экструзии или деформации при транспортировке. Твёрдость проверяют по Шору A на торце и боковой поверхности: расхождение более 3–5 единиц от паспортного значения требует запроса у поставщика. Визуально ищите включения, сколы, разнотолщинность и открытые поры, которых у монолитного экструдированного шнура быть не должно.

Сверьте маркировку на бухте с документами: партия, дата изготовления, марка силикона, размер, твёрдость. Силикон держат вдали от прямого солнца, озона и масел, при умеренной температуре, без подвешивания за одну точку. Бухты не стоит долго хранить под собственным весом в штабеле, иначе круглое сечение теряет форму. Срок годности отсчитывают от даты изготовления, а перед запуском в узел полезно дать материалу отлежаться в цехе и повторно замерить сечение.
